РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНАЯ ОХРАННОСЕРВИСНАЯ СИСТЕМА PANDECT X3150
Для снятия системы с охраны коротко нажмите на кнопку брелока, при этом Вы услыши-
те два коротких звуковых сигнала и увидите две вспышки указателей поворотов, брелок проигра-
ет мелодию «снятие с охраны», пиктограмма состояния системы охраны примет вид:
Для снятия с охраны без звукового подтверждения нажмите кнопку более 1 сек.
Если за период охраны происходили тревожные события, то сирена выдаст не два коротких
звуковых сигнала, а четыре и четыре вспышки указателей поворота, брелок, проиграв мелодию
«
снятие с охраны», проиграет мелодию «Внимание» и покажет потревоженные зоны. Подробно
посмотреть историю тревожных событий можно в «Истории событий».
Открывание замка багажника
~~
нажмите
1 сек.
Для того чтобы открыть замок багажника, независимо, находится система на охране или нет,
нажмите и удерживайте кнопку
в течение 1 сек.
Если система находится под охраной, то одновременно с открытием замка багажника из кон-
тура охраны исключается зона багажника и отключается шок-сенсор и доп. датчик, все остальные
зоны остаются под охраной.
Если в течение 15 сек. после получения команды
«открыть замок багажника», Вы не открыли
багажник, система возьмет под охрану зону багажника и включит шок-сенсор и дополнительный
датчик, подтвердит это одной вспышкой указателей поворота.
Таймерные каналы
Таймерные каналы служат для управления дополнительными или штатными устройствами
как в автоматическом режиме (при совокупности каких-либо событий), так и принудительно
командой с брелока.
Для активирования какого-либо таймерного канала необходимо короткими нажатиями
накнопку
выбрать на цифровом индикаторе обозначение , далее коротко нажать на
кнопку
. Выбор номера канала осуществляется короткими нажатиями кнопки . Для
включения канала коротко нажать кнопку
, для выключения кнопку .
Быстрое включение/выключение блока таймерных каналов №2 осуществляется удержанием
кнопки
в течение 2 сек.
ВНИМАНИЕ! ВКЛЮЧЕНИЕ ТАЙМЕРНЫХ КАНАЛОВ С БРЕЛОКА ВОЗМОЖНО
ТОЛЬКО ПРИ СООТВЕТСТВУЮЩИХ НАСТРОЙКАХ СИСТЕМЫ!

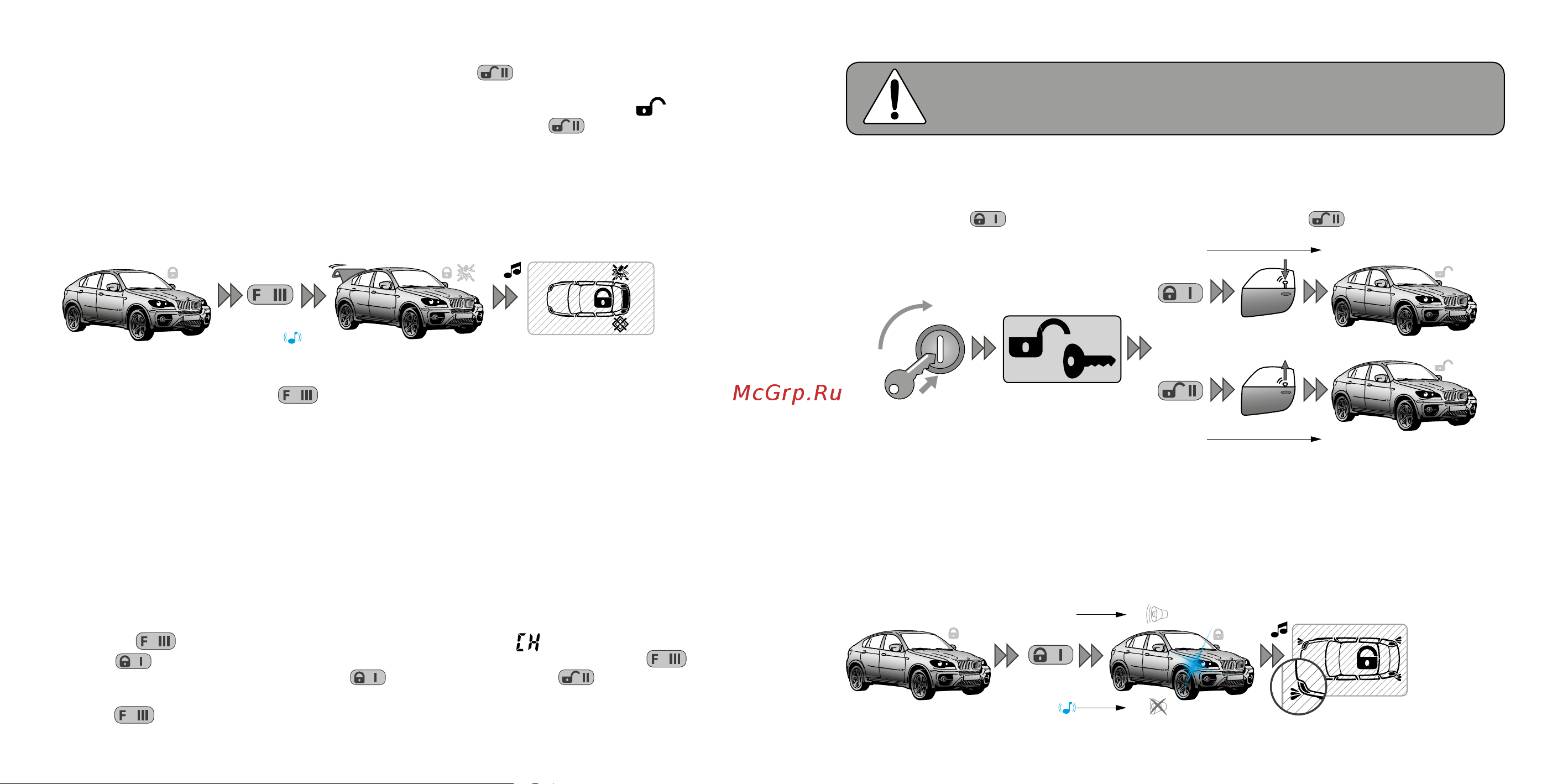

Запирание/отпирание дверей с включенным зажиганием
Система управляет замками дверей при включенном зажигании. Для запирания нужно корот-
ко нажать кнопку
постановки в охрану, для отпирания кнопку снятия с охраны.
OFF
ON
ACC
Двери закрываются
нажмите
коротко
Двери открываются
Предусмотрен режим автоматического запирания дверей при начале движения и отпирания
дверей при выключении зажигания. Через 5 секунд после включения зажигания двери автомати-
чески запираются, а после выключения зажигания двери отпираются немедленно (программируе-
мая функция). Если после включения зажигания какая-либо дверь открывалась, автоматического
запирания не произойдет – это необходимо для предотвращения запирания ключей зажигания
внутри автомобиля.
Поиск автомобиля
~~
нажмите
коротко
5 вспышек
5 вспышек
1x
нажмите
1 сек.
