РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНАЯ ОХРАННОСЕРВИСНАЯ СИСТЕМА PANDECT X3150

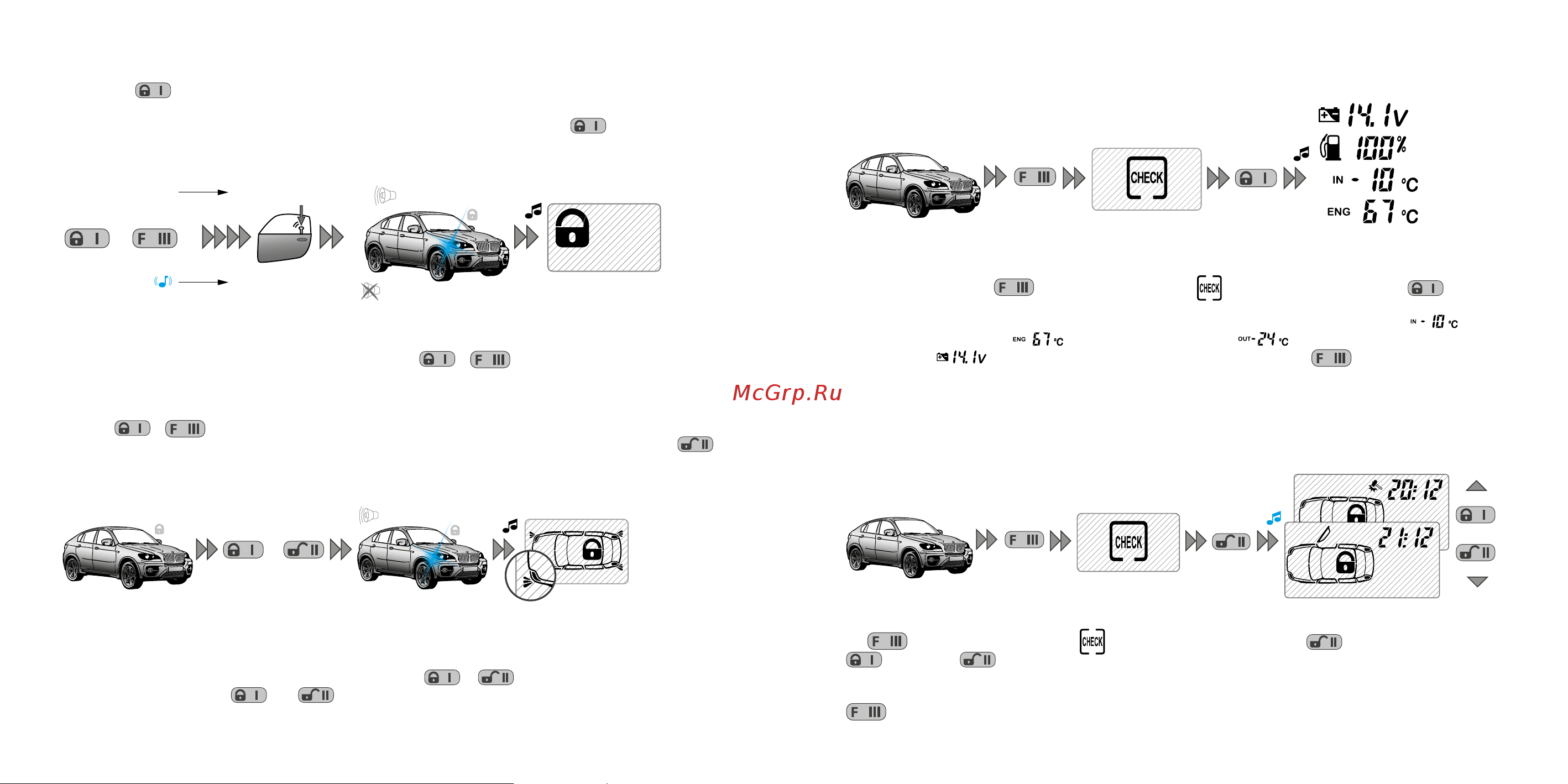

Для того чтобы облегчить поиск своего автомобиля на крупной автостоянке, коротко нажмите
на кнопку
во время, когда автомобиль находится под охраной, система выдаст 5-кратный
звуковой сигнал сирены и пять вспышек указателей поворота.
Для поиска автомобиля без звукового подтверждения нажмите кнопку
более 1 сек.
Отложенная постановка под охрану (руки заняты)
~~
нажмите коротко
Двери закрываются
система становится
под охрану
1 вспышка
1x
нажмите 1 сек.
1 вспышка
30 сек.
+
Если при покидании автомобиля у Вас нет возможности поставить автомобиль под охрану
(руки заняты вещами), Вы можете применить «режим отложенной постаноВки на охрану».
Для активации режима коротко нажмите кнопки и вместе, светодиодный индика-
тор LED загорается красным, через 30 секунд система закроет замки дверей и встанет на охрану,
при этом прозвучит короткий звуковой сигнал сирены, и указатели поворота вспыхнут один раз.
Для включения режима без звукового подтверждения нажмите и удерживайте
кнопки
и на 1 сек. до звукового и вибро сигнала брелока.
Чтобы отменить включенный режим отложенной постановки, достаточно нажать кнопку
.
Режим «Паника»
нажмите коротко
+ Свет 30 сек.
~~
+
Если Вам или автомобилю угрожают и Вам необходимо привлечь внимание окружающих к
Вашему автомобилю, то можно воспользоваться режимом «
паника». В этом режиме сирена на-
чинает звучать непрерывно, а указатели поворота мигают непрерывно в течение 30 сек. Чтобы
включить режим «
паника», нажмите вместе кнопки и . Для выключения режима до-
статочно нажать кнопку
или .
Контроль состояния автомобиля, режим «CHECK»
нажмите коротко
~~
Нажатиями
выберите
Температура
в салоне
Напряжения АКБ
Температура
двигателя
Уровень
топлива
Для получения информации о температуре двигателя и салона, напряжении бортовой сети
нажатиями на кнопку
выберите пиктограмму и коротко нажмите кнопку , будет
произведен запрос состояния системы.
В течение 10 сек. индикатор будет попеременно показывать температуру в салоне (
),
температуру двигателя (
), температура за бортом ( ) и напряжение аккумулятор-
ной батареи (
). Для выхода из режима коротко нажмите кнопку или выход произойдет
автоматически через 10 сек.
Примечание: Индикация температуры двигателя возможна только при подключенном датчике темпе-
ратуры. Наличие датчика зависит от комплектации системы. Индикация уровня топлива только при
наличии информации в CAN-шине.
Просмотр истории событий
Событие № 1
Событие № 48
нажмите коротко
~~
Нажатиями
выберите
Для просмотра истории событий, хранящихся в памяти брелока, нажатиями на кноп-
ку
выберите пиктограмму и коротко нажмите кнопку . Нажатиями на кнопки
(вперед) и (назад) можно просматривать каждое из нескольких последних событий
по очереди. При показе события на индикаторе отображается время наступления события
и мигают значки, соответствующие событию. Для выхода из режима нажмите на 1 сек. кнопку
.
