1312
Подробное руководство - www.manuals.alarmtrade.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНАЯ ОХРАННОСЕРВИСНАЯ СИСТЕМА PANDECT X3150

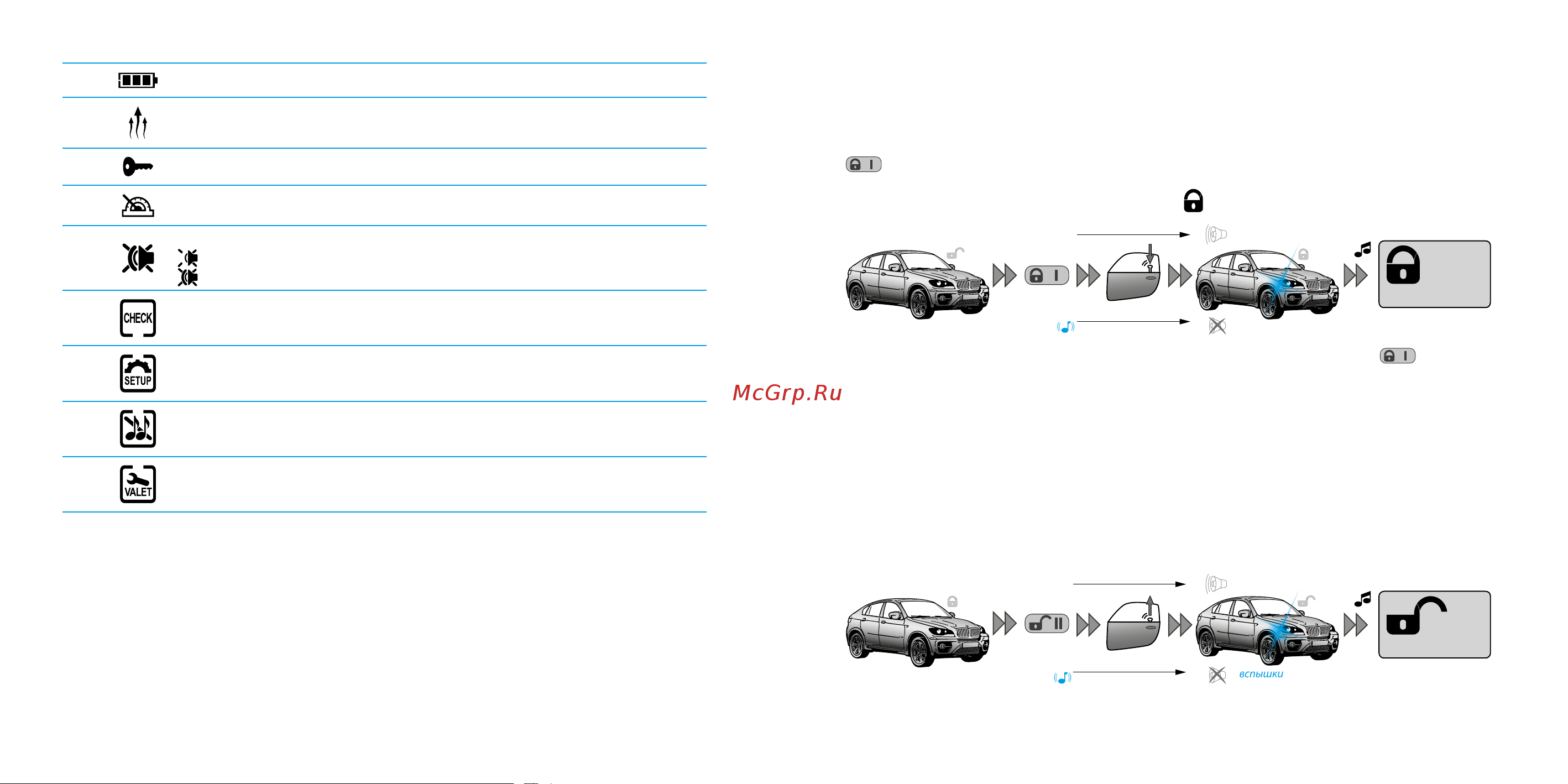

20.
Уровень заряда элемента питания брелока.
21.
Предпусковой подогреватель.
22.
Зажигание, охранная зона «Зажигание».
23.
Охранная зона «Датчик наклона».
24.
Бесшумный режим работы системы.
- выключены предупредительные сигналы сирены.
- выключены все сигналы сирены.
25.
Запрос текущего состояния и вход в историю событий.
26.
Настройки системы.
27.
Бесшумный режим работы брелока («MUTE»).
28.
Режим технического обслуживания.
Постановка под охрану
При постановке на охрану система осуществляет контроль всех тревожных зон, обеспечивает
запирание замков дверей и блокировку двигателя.
Для постановки системы на охрану при выключенном зажигании – коротко нажмите кнопку
брелока. При этом Вы услышите один короткий сигнал сирены и увидите одну вспышку
указателей поворотов. Брелок проиграет мелодию «постановка на охрану», пиктограмма
состояния системы охраны (замочек) примет вид:
~~
нажмите
коротко
Двери закрываются
система становится
под охрану
1 вспышка
1 вспышка
1x
нажмите
1 сек.
Для постановки под охрану без звукового подтверждения нажмите кнопку более 1 сек.
Если при постановке на охрану дверь, капот или багажник случайно оказались открытыми,
то сирена автомобиля выдаст вместо одного короткого сигнала четыре звуковых сигнала и
четыре вспышки указателей поворота, а брелок, проиграв мелодию «постановка на охрану»,
проиграет мелодию «
Внимание» и укажет на соответствующую зону. При этом датчик этой зоны
будет отключен. Датчик будет снова взят под охрану через 15 сек. после восстановления его
работоспособности.
Для аварийного включения режима охраны при выключенном зажигании нажмите и
удерживайте кнопку «VALET» в течение 3 сек., светодиодный индикатор LED загорится красным.
Через 30 сек. автомобиль будет взят под охрану.
Снятие с охраны
~~
нажмите
коротко
нажмите
1 сек.
Двери открываются
система снимается
с охраны
2 вспышки
2 вспышки
2x
