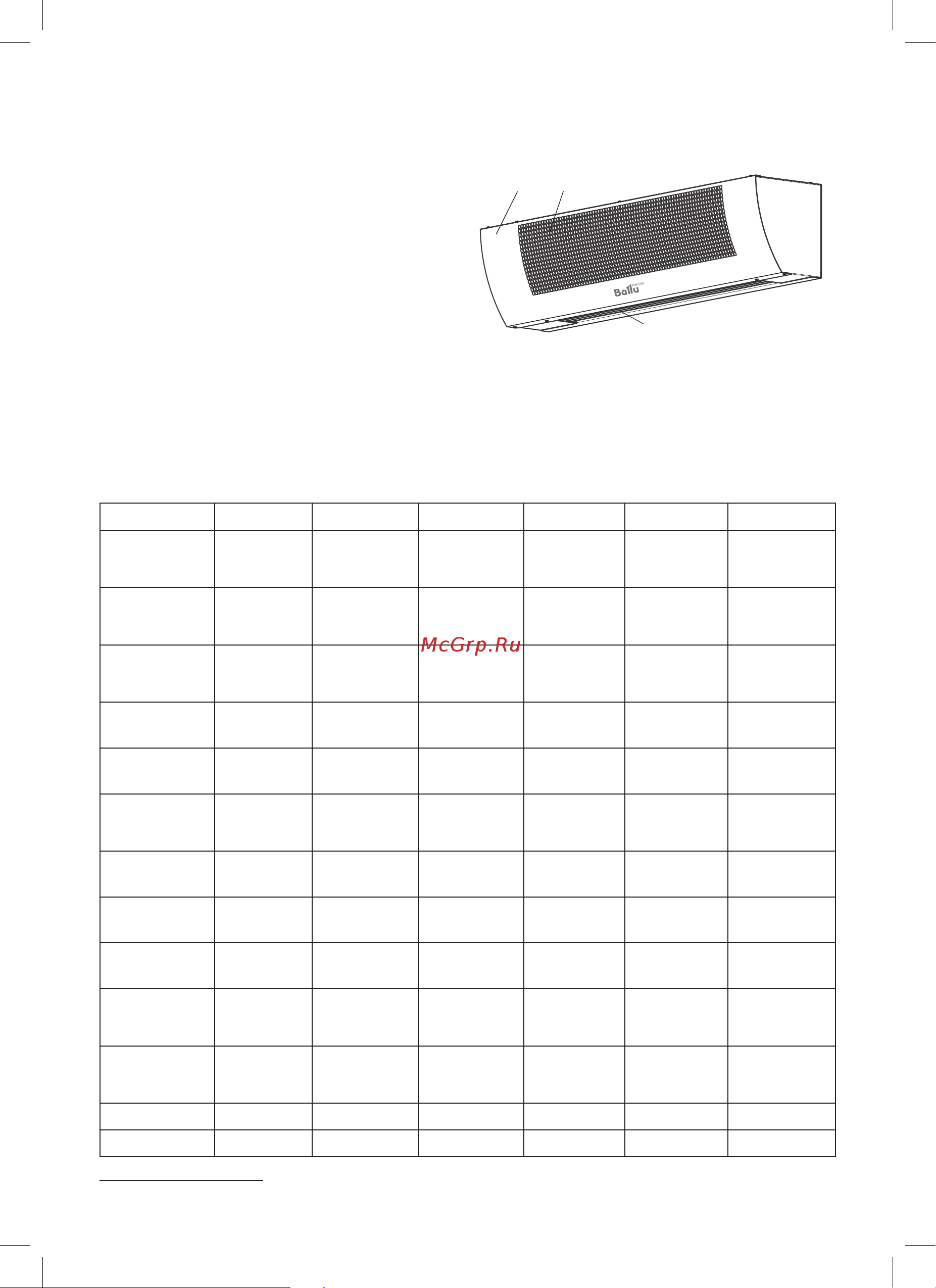

Устройство и принцип работы прибора
Устройство и принцип работы
прибора
Завеса состоит из корпуса* (1), изготовлен-
ного из листовой стали, покрытой высокока-
чественным полимерным покрытием. Внутри
корпуса расположены оребренные электрона-
греватели и вентиляторный блок. Вентиляторы
забирают воздух через переднюю перфори-
рованную решетку корпуса (2), поток воздуха,
проходя через нагревательные элементы, на-
гревается и выбрасывается через воздуховы-
пускное сопло (3) в виде направленной струи.
2
3
1
1. Корпус завесы*.
2. Передняя воздухозаборная решетка.
3. Воздуховыпускное сопло.
Технические характеристики
1
2
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
BHC-L08-T03 BHC-M10-T06 BHC-M15-T09 BHC-M20-T12 BHC-M20-T18 BHC-M20-T24
Номинальная
потребляемая
мощность, кВт
3,0 6,0 9,0 12,0 18,0 24,0
Частичная
потребляемая
мощность, кВт
1,5 4,0 6,0 8,0 9,0 12,0
Мощность
в режиме
вентиляции, Вт
80 150 160 170 170 170
Напряжение
питания, В~Гц
220~50 380~50 380~50 380~50 380~50 380~50
Номинальный
ток, А
16 12 16 22 31 39
Производитель-
ность по воз-
духу, м
3
/ч
600 1500 2300 3000 3000 3000
Уровень шума,
дБ (А)
54 57 57 57 57 57
Степень
защиты
IP10 IP10 IP10 IP10 IP10 IP10
Класс
электрозащиты
I класс I класс I класс I класс I класс I класс
Размеры
прибора
(ШхВхГ), мм
815х185х140 1050х240х220 1500х240х220 1950х240х220 1950х240х220 1950х240х220
Размеры
упаковки
(ШхВхГ), мм
860х145х225 1160х235х300 1525х235х300 1975х235х300 1975х235х300 1975х235х300
Вес нетто, кг 8,5 15,9 31,0 44,2 44,8 45,0
Вес брутто, кг 9,2 16,8 33,0 46,2 46,8 47,4
