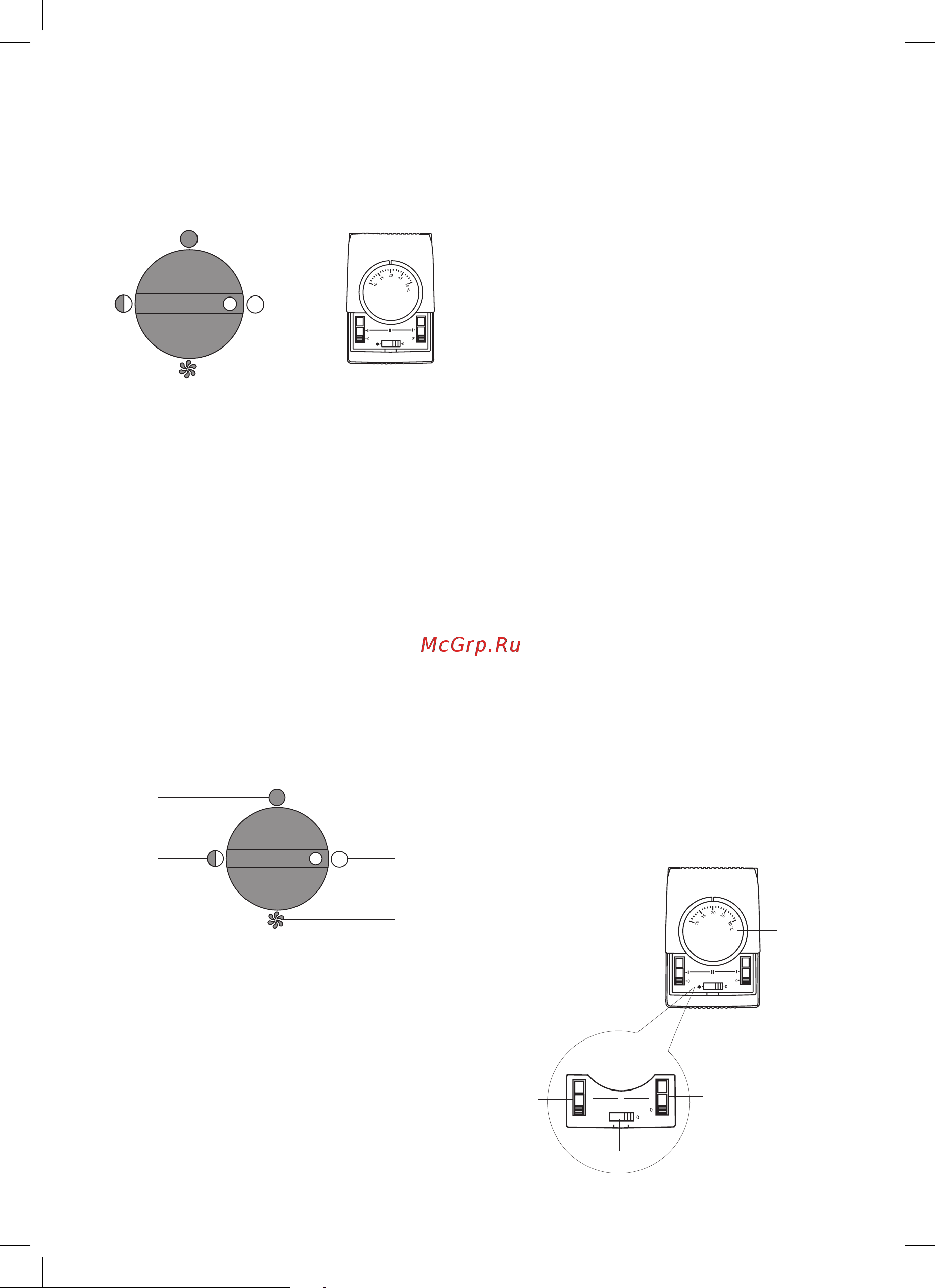

Управление прибором
1. Рукоять переключателя управления на кор-
пусе завесы (у модели BHC-L08-Т03).
2. Пульт управления (кроме модели BHC-
L08-Т03).
Управление завесой осуществляется с по-
мощью выносного проводного пульта (кроме
модели BHC-L08-Т03). Пульт управления, при
помощи встроенного в него термостата, позво-
ляет поддерживать необходимую температуру
воздуха вблизи проема и регулировать тепло-
вую мощность завесы. Управление завесой
BHC-L08-Т03 осуществляется блоком управле-
ния, расположенном на корпусе завесы.
Управление завесой BHC-L08-Т03
• Перед подключением прибора к электросе-
ти переведите ручку переключателя 4 в по-
ложение режима 0
1. Режим «0» – выключение прибора
2. Режим «1» – вентиляция (без нагрева)
3. Режим «2» – неполная мощность
нагрева (1500 Вт)
4. Режим «3» – полная мощность
нагрева (3000 Вт)
5. Ручка переключателя режимов работы
• Вентиляция (режим «0»)
Включение. Для включения завесы в режим
вентиляции (без нагрева) необходимо устано-
вить рукоятку переключения режимов в поло-
жение 1, при этом начинают работать вентиля-
торы завесы.
1
2
3
2 0
1
4
Выключение. Для отключения завесы необ-
ходимо ручку переключения режимов уста-
новить в положение 0 и отключить завесу от
электросети.
• Вентиляция с подогревом потока воздуха
(режимы «1», «2»)
Включение. Для работы в режиме «1» (1/2 те-
пловой мощности завесы) необходимо вклю-
чить завесу в режиме вентиляции, установить
положение ручки переключателя режимов в
положение 2 при этом включаются электро-
нагреватели, завеса работает в режиме 1/2
тепловой мощности (1500 Вт).
Для работы в режиме «2» (полная тепловая
мощность) необходимо включить завесу в
режиме вентиляции, установить положение
ручки переключателя режимов в положение
3 завеса работает в режиме полной тепловой
мощности (3000 Вт).
Управление завесами BHC-М10-Т06,
BHC-М15-Т09, BHC-М20-Т12, BHC-М20-Т18,
BHC-М20-Т24
• Перед включением завесы переключатели
пульта управления должны находиться в по-
ложении 0.
• Вентиляция (режим «0»)
Включение. Для включения завесы в режим
вентиляции (без нагрева) необходимо пере-
вести переключатель 1 в положение | при
этом начинают работать вентиляторы завесы.
Выключение. Для отключения перевести пере-
ключатель 1 в положение 0 и отключить завесу
от электросети.
-l
-l
1
2
3
4
Управление прибором
