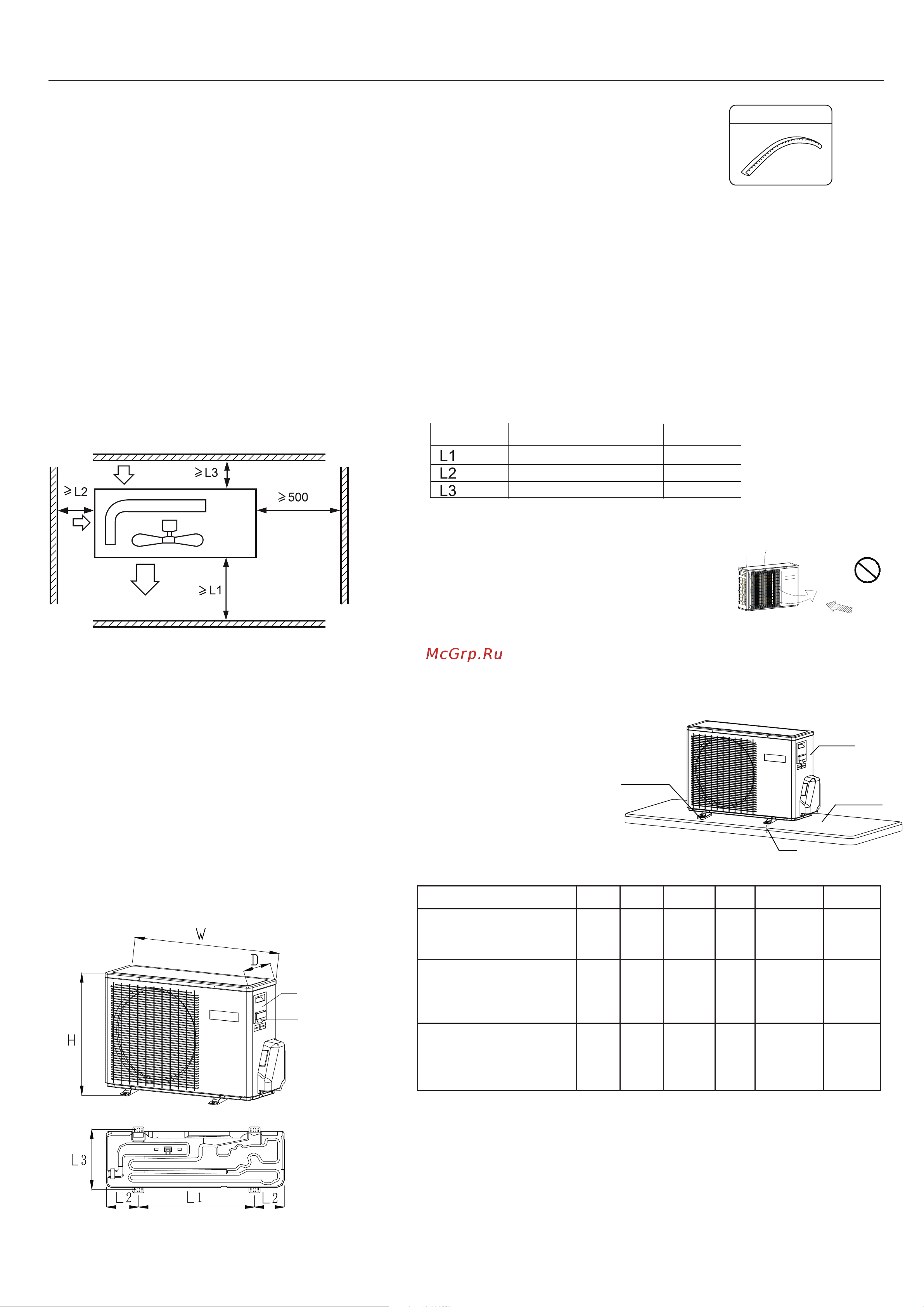

35
Tashqi blok montaji
Tashqi blok montaji
Гофра
1. Aksessuarlar
O'tkir burchaklardagi elektr simlarini sinishning oldini olish uchun gofra
2. Tashqi blokning o'rnatish joyi
O'rnatish joyi mijozning xohishiga ko'ra tanlanadi, lekin ayni paytda quyidagi talablarga javob berishi kerak:
● Erkin havo almashinuvining mavjudligi.
● Boshqa issiqlik manbalaridan issiqlik chiqarilmasligi.
● Drenaj suvini chiqarib yuborish imkoniyati.
● Tashqariga chiqadigan issiq havo va tashqi blok tomonidan chiqarilgan shovqin yaqin atrofdagi odamlar va binolarni bezovta qilmasligi kerak.
● O'rnatish joyi qor ko'chishi va kuchli qor yog'ishidan himoyalangan bo'lishi kerak.
● Blokdan havo olish va chiqarish yo'lida to'siqlarning yo'qligi.
● O'rnatish joyi kuchli shamollardan himoyalangan bo'lishi kerak.
● O'rnatish joyi 4 tomondan hech qanday konstruksiya bilan o'ralgan bo'lmasligi kerak. Agregatning yuqori panelidan minimal bo'sh masofa kamida 1 m bo'lishi kerak).
● Yopiq havo sirkulyatsiyasi mumkin bo'lgan joylarda o'rnatishdan saqlaning.
● Bir nechta konditsionerlarni o'rnatayotganda, yopiq havo sirkulyatsiyasini oldini olish uchun qo'shni tashqi bloklarning havoni so'rish tomonlari orasidagi kerakli
yig'ish (montaj qilish) ning tor tirqishlarini inobatga oling.
ESLATMA:
(1) Barcha mustahkamlash qismlarni mahkamlash vintlari bilan
mahkamlang.
(2) Havo chiqaqruvchi teshik kuchli shamolning ta'siridan
saqlanishi kerak.
(3) Agregatning yuqori yuzasidan boshlab minimal montaj tor
tirqishi 1 metrni tashkil etadi.
(4) Blok hech qanday konstruksiya bilan o'ralmagan bo'lishi
kerak.
(5) Kuchli shamollar ta'sirida bo'lgan joylarda o'rnatilganda, havo
chiqishi teshigi shamol tomonga qarab joylashmasligi kerak.
3. Tashqi blok montaji
Blokni tanlangan o'rnatish joyidan kelib chiqib, montaj qilish holatiga to'g'ri mahkamlang.
● Poydevor plitasi o‘lchamlari agregatning anker boltlari bilan ishonchli mahkamlanish imkoniyatini ta'min-
lashi lozim.
● Poydevor plitasi yerga yetarlicha chuqurlikda o‘rnatilgan bo‘lishi kerak.
● Blokning og‘ish burchagi gorizontal yuzaga nisbatan 3 gradusdan oshmasligi lozim.
● Blokni bevosita yerga o‘rnatish man' etiladi. Tayanch yuza va blokning pastki panelidagi drenaj teshigi
orasidagi erkin oraliq kondensatning to‘siqsiz chiqib ketishini ta'minlashiga ishonch hosil qiling.
4. O'rnatish o'lchamlari (barcha o'chamlar mm da ko'rsatilgan)
Rusum W D H L1 L2 L3
ACI-09HTR103/R3-OUT
ACI-09HRR103/R3-OUT
696 256 432 415 140/140 280
ACI-07HTR03/R3-OUT
ACI-12HTR03/R3-OUT
ACI-12HRR103/R3-OUT
700 245 544 440 120/140 269
ACI-18HTR203/R3-OUT
ACI-24HTR103/R3-OUT
ACI-18HRR103/R3-OUT
ACI-24HRR103/R3-OUT
800 275 553 510 130/160 313
Gofra
Yig'ish (montaj qilish)
va xizmat ko'rsatishning tor tirqishlari
Havoni
So'rib olish
Havoning chiqishi
Hizmat
ko'rsatish
hududi
Havoni So'rib olish
Masofa 1-variant 2-variant 3-variant
To'siqlarsiz To'siqlarsiz
To'siqlarsiz
300 mm 300 mm
300 mm150 mm 150 mm
500 mm
Kabel tirqishi
Elektr bo‘limi
Rezinali
vibroizolyato
r
Ankerli bolt
Tashqi blok
Beton
poydevor
plitasi
Havoning Chiqishi
Shamolning Yo'nalishi
YO'Q
