Honda BF50A [61/148] Пуск двигателя
![Honda BF40A [61/148] Пуск двигателя](/views2/1010168/page61/bg3d.png)

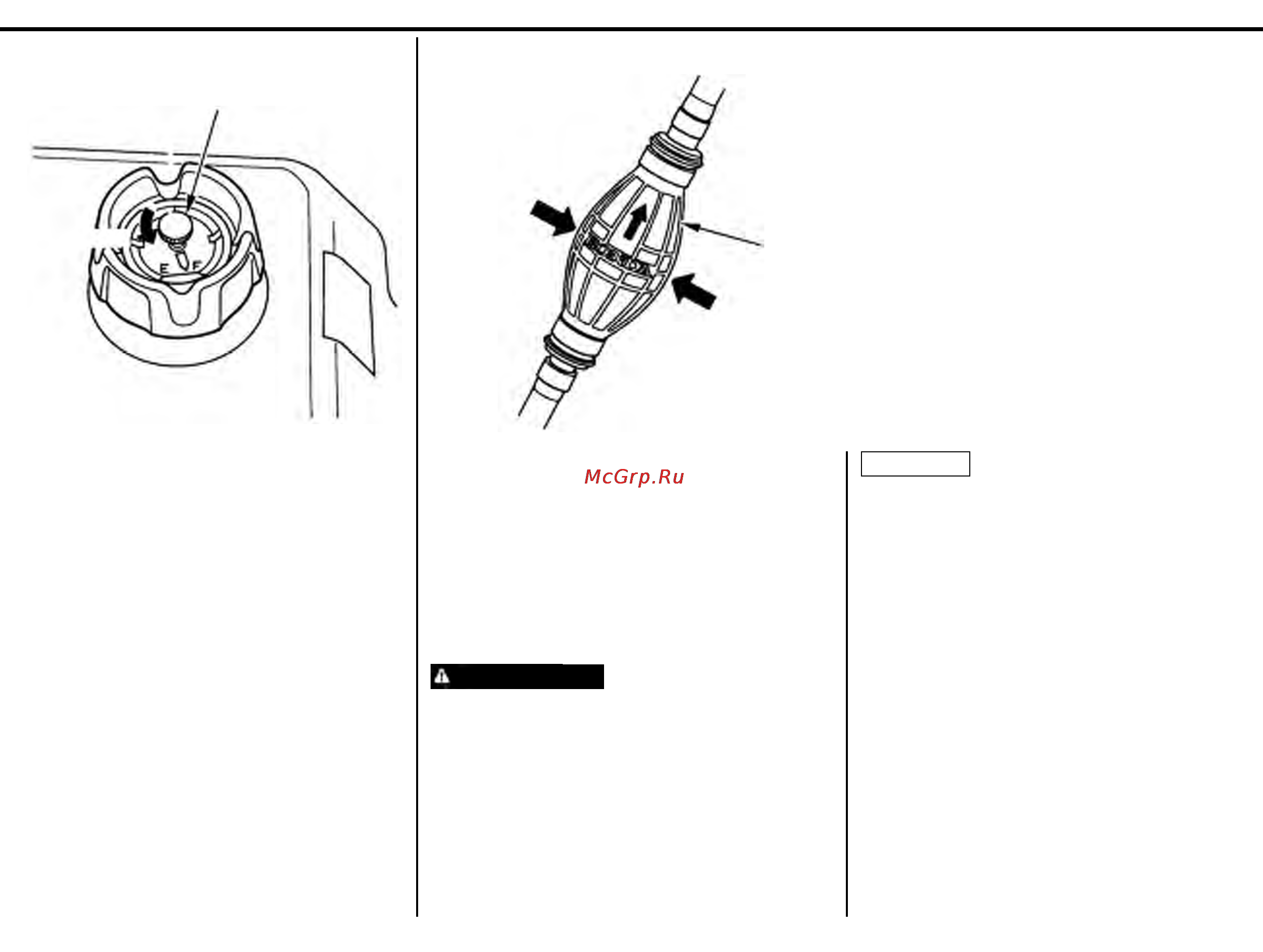

3. Отверните вентиляционный клапан на 2#3 оборота.
4. Возьмите в руку грушу топливоподкачивающего
насоса, так чтобы напорная линия располагалась
выше всасывающей (стрелка на груше должна
быть направлена вверх). Подкачивайте топливо до
ощутимого возрастания сопротивления сжатию
груши (это будет свидетельствовать о том, что
топливо достигло двигателя). Проверьте наличие
течи топлива.
Будьте осторожны, чтобы не пролить бензин. Пары
пролитого топлива могут воспламениться. В случае
пролива вытрите насухо брызги и подтеки топлива,
прежде чем пускать двигатель.
Запрещается подкачивать топливо вручную при
работающем двигателе. Это приведет к переполне+
нию карбюратора.
60
ПУСК ДВИГАТЕЛЯ
ВЕНТИЛЯЦИОННЫЙ
КЛАПАН
ОТКРЫТО
РУЧНОЙ ТОПЛИВОПОДКАЧИВАЮЩИЙ НАСОС
ВНИМАНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
32ZW3600_ru.qxd 02.11.2004 10:54 Page 60
