![Honda BF50A [47/148] Установка подвесного мотора](/views2/1010168/page47/bg2f.png)
Установите подвесной мотор под оптимальным углом
наклона, который обеспечивает устойчивое движение
лодки и позволяет реализовать максимальную
мощность двигателя.
Слишком большой угол наклона: Вызывает
увеличение дифферента на корму ("приседание"
лодки).
Слишком малый угол наклона: Вызывает увеличение
дифферента на нос (лодка "зарывается" носом).
Оптимальный угол наклона подвесного мотора
зависит от нескольких условий: особенностей
конструкции лодки, характеристик подвесного
мотора, гребного винта и условий движения лодки.
Отрегулируйте положение подвесного мотора, так
чтобы он располагался перпендикулярно свободной
поверхности воды (то есть ось гребного винта
должна быть параллельна поверхности воды).
46
УСТАНОВКА ПОДВЕСНОГО МОТОРА

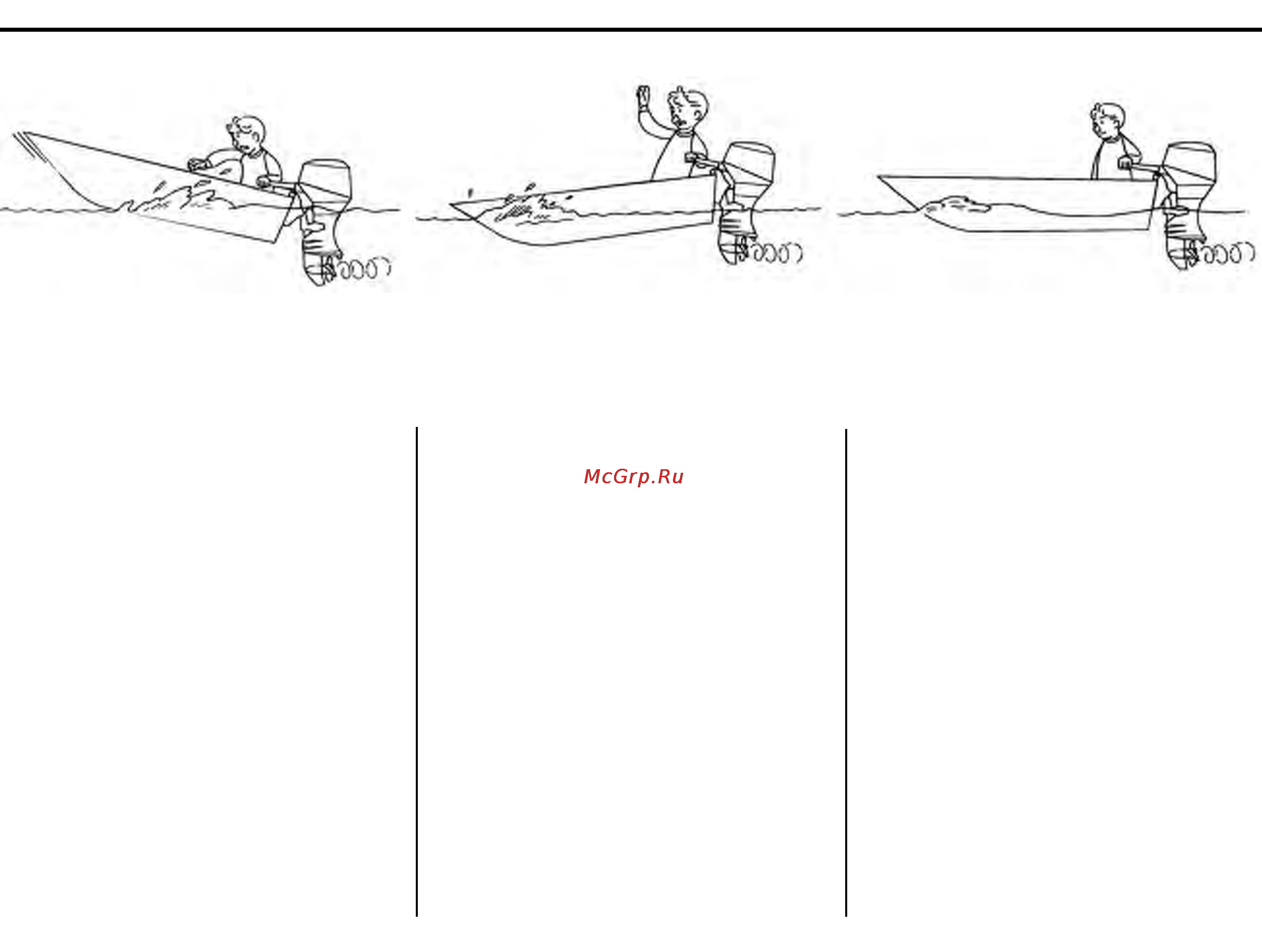

Проверка угла наклона подвесного мотора (на ходу)
НЕПРАВИЛЬНЫЙ УГОЛ НАКЛОНА
ВЫЗЫВАЕТ "ПРИСЕДАНИЕ" ЛОДКИ НА КОРМУ
НЕПРАВИЛЬНЫЙ УГОЛ НАКЛОНА
ВЫЗЫВАЕТ "ЗАРЫВАНИЕ" НОСА ЛОДКИ
ПРАВИЛЬНЫЙ УГОЛ НАКЛОНА
ОБЕСПЕЧИВАЕТ НАИЛУЧШИЕ ХОДОВЫЕ КАЧЕСТВА
ЛОДКИ
32ZW3600_ru.qxd 02.11.2004 10:54 Page 46
