80

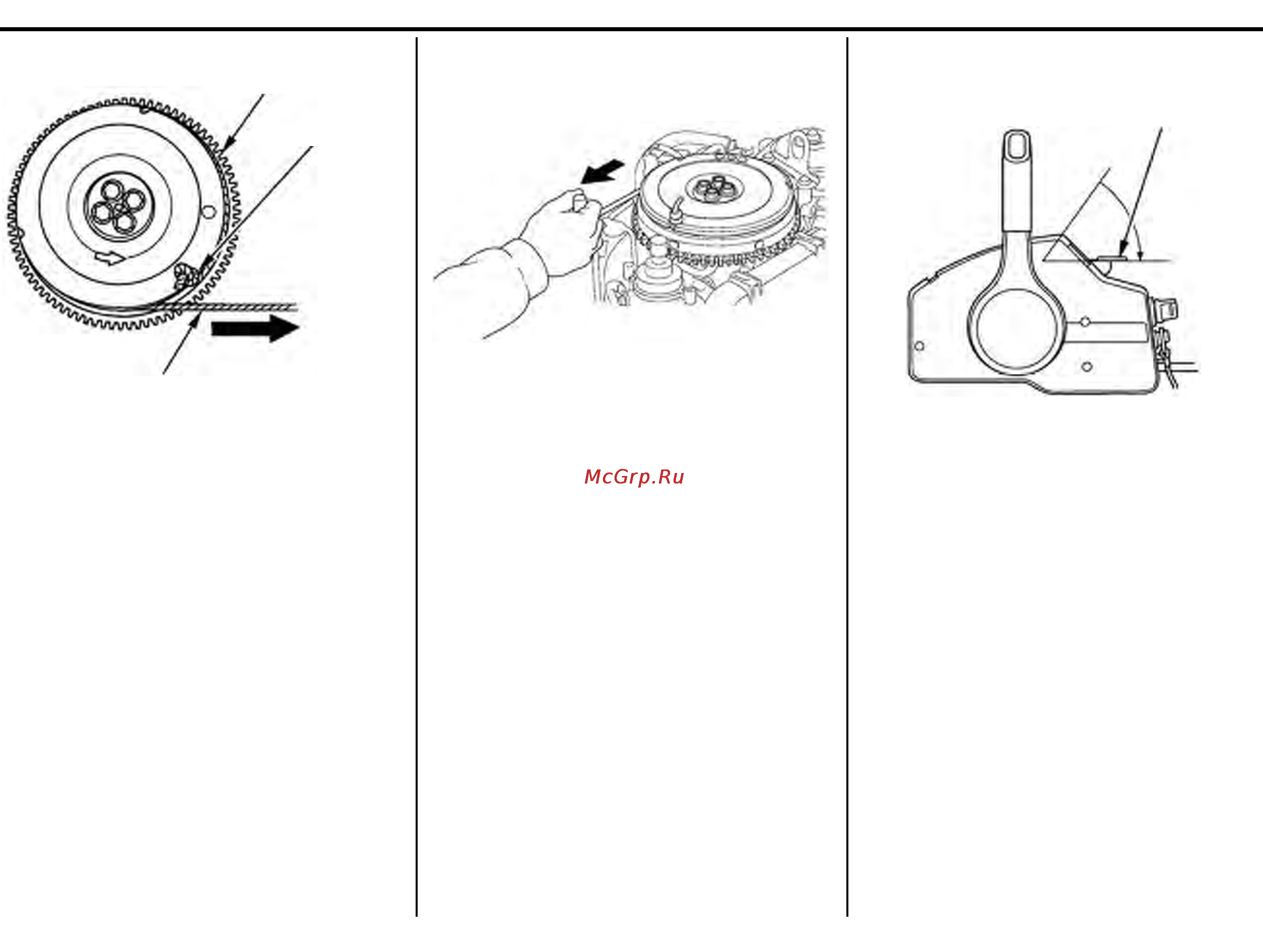

ПУСК ДВИГАТЕЛЯ (общие сведения для всех модификаций)
7. Слегка натяните шнур до ощутимого возрастания
сопротивления, затем резко дерните за шнур.
8. Модификация R:
Если рычаг холостого хода поднят, то медленно
возвратите рычаг в такое положение, при котором
двигатель не глохнет, и удерживайте рычаг в этом
положении.
РЫЧАГ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ НА
ХОЛОСТОМ ХОДУ
(Модификация R)
МАХОВИК
УЗЕЛ
ПУСКОВОЙ ШНУР
6. Вставьте узел на конце пускового шнура в прорезь
на маховике и намотайте шнур на маховик по
направлению против часовой стрелки.
32ZW3600_ru.qxd 02.11.2004 10:55 Page 80
