2. Отверните четыре болта М6 х 25 мм и снимите
кожух маховика.
ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы не потерять шайбы.
76
ПУСК ДВИГАТЕЛЯ (общие сведения для всех модификаций)
Аварийный пуск двигателя
(ЗАДНЯЯ СТОРОНА)
(ПЕРЕДНЯЯ СТОРОНА)
РЫЧАГ ФИКСИРУЮЩЕЙ СКОБЫ
ОСВОБОДИТЬ
ОСВОБОДИТЬ
Если по какой#либо причине двигатель нельзя
запустить электрическим стартером, то можно
воспользоваться пусковым шнуром, который входит
в комплект инструмента, запасных частей и
принадлежностей.

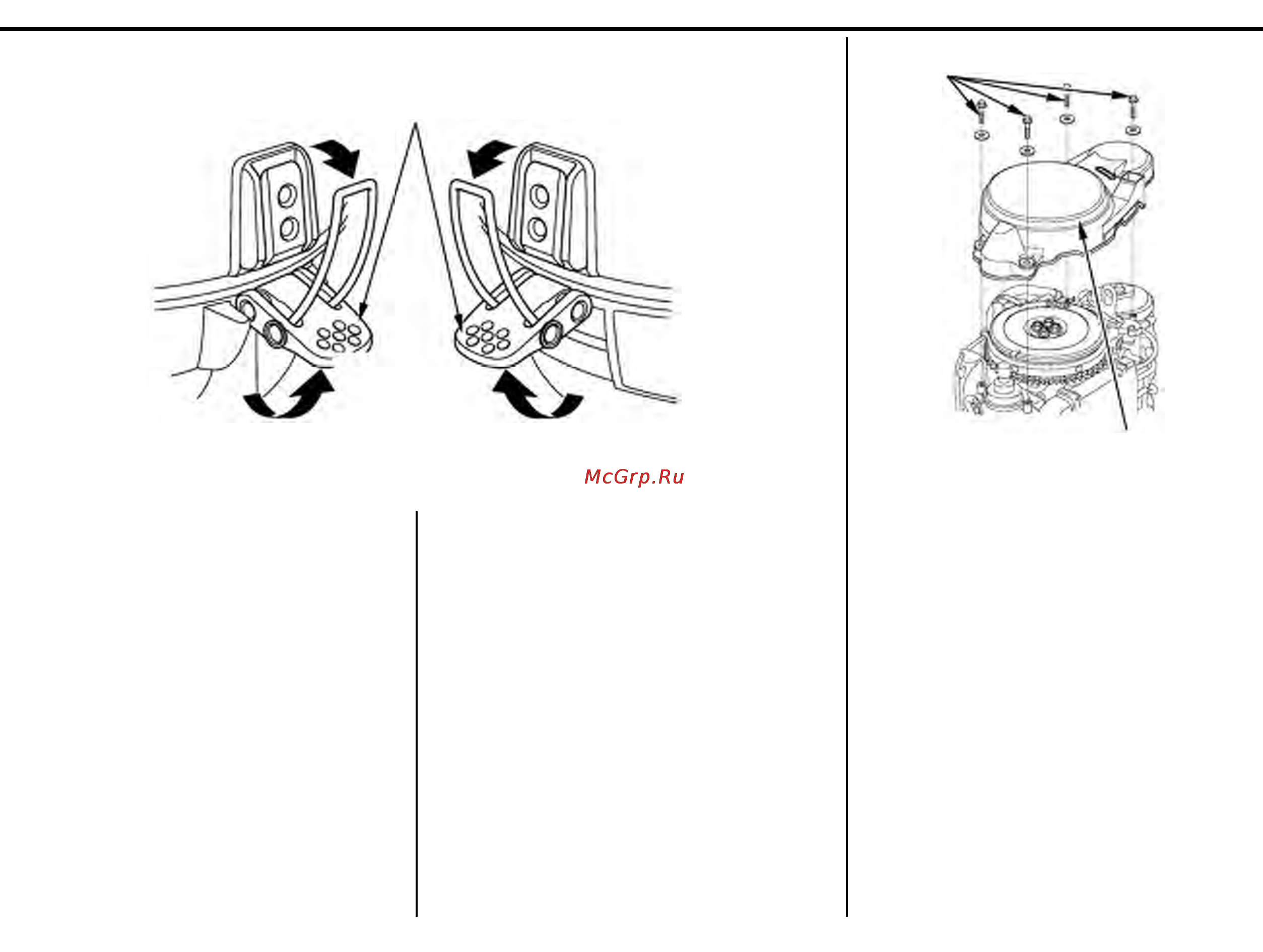

1. Поднимите передний и задний рычаги
фиксирующих скоб и снимите капот двигателя.
Болты М6 х 25 мм
КОЖУХ МАХОВИКА
