8

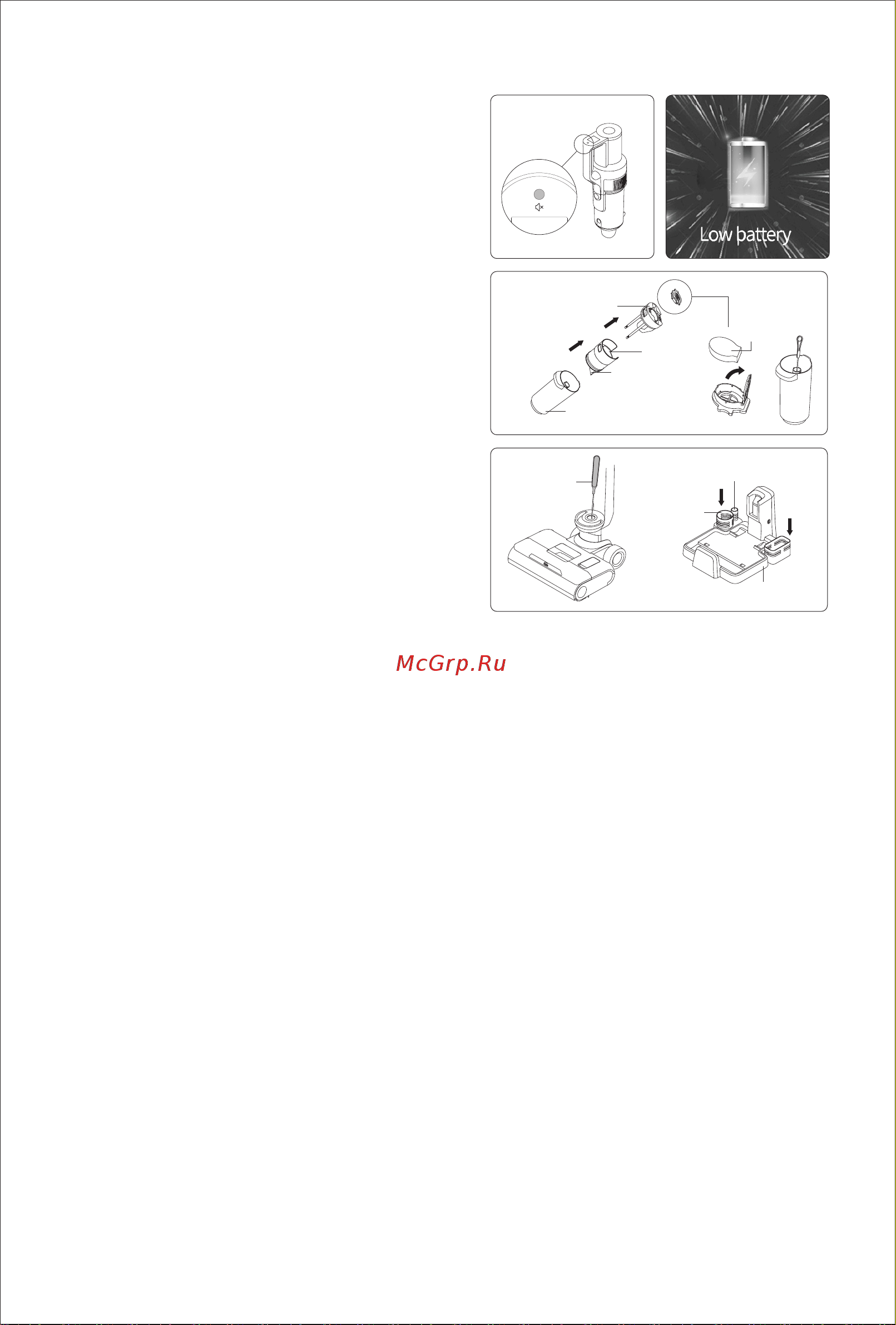

Voice function
The voice of the new machine is turned on by
default, press the mute button to turn off the voice
function; press the mute button again to turn on
the voice function. (Fig32)
Note:When using handheld vacuum cleaner, there is no
voice function.
Battery power indicator
When the upright cleaner is working, if the voice
reminds " Low battery. Please charge the
battery ", Please use it after charging. (Fig33)
When the upright cleaner is working, if the voice
reminds " Low battery. Machine will be turned off
soon. Please charge the battery ", the power is
about to be exhausted, and it will automatically
shut down. Need to charge for use.
When using vacuum cleaner, the icon on top
right corner of the sceen displays left battery
power: full grid means 75% to 100% battery;
3/4 grid means to 50% to 75% battery; 1/2 grid
means 25% to 50% battery; 1/4 grid means
1% to 25% of the battery; the blank means the
battery being empty, and it needs to be charged
before use.
Cleaning and Maintenance
Dirty water tank cleaning
After turning off the vacuum cleaner, remove the dirty water tank, lift the water tank top cover,
and remove the foam lter frame from it, open the ip cover of the foam lter frame, take out the
foam lter. Pour out dirty water and dirt in the water tank, then wash dirty water tank, water tank
cover, foam lter frame and foam lter. If there is foreign matter in the dirty water tank pipe, it
can be cleaned with a cleaning brush; dry the above parts after washing. And then reassemble
all the parts back into dirty water tank.(Fig34)
Note:
1. After using upright vacuum cleaner, it is recommended to clean the dirty tank immediately;
2. When reinstalling the lter,do not fold the black soft rubber under the lter.
Floorhead cleaning
After removing the brushroll window, brushroll, clean water tank, and dirty water tank, insert
the cleaning brush through the circular hole below the installation position of the dirty water
tank to clear foreign matter and scales in the pipe, and the clogged hair; Use the blade on the
cleaning brush cut off the entangled hair on the brushroll; Wipe the dirty parts of the machine (the
brushroll can be placed in the accessory holder for drying ).(Fig35)
Note:Do not wash the oorhead separately after removing the brushroll.
Cleaning
brush
Cleaning brush storage
Brushroll
storage
Foam
lter
Dirty water tank
34
Black soft
rubber
Mesh lter
35
Charging base
Foam lter frame
Dirty water tank
top cover
HEPA /
Adaptor
storage
32
Mute button
33
