47
19-1
Кнопка
Насадка для
мебели

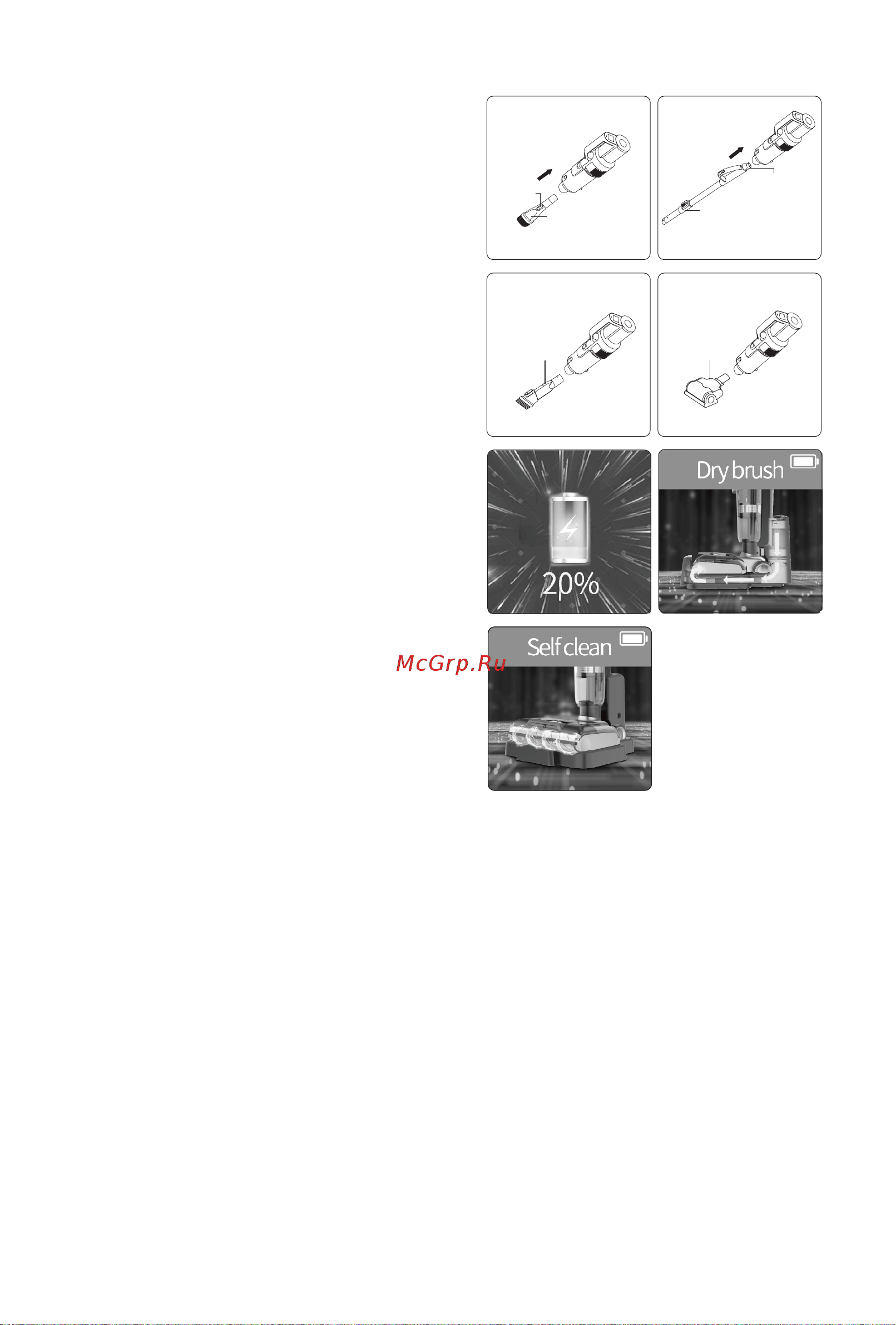

1. Насадка для мебели подходит для очистки
пыли и твердых частиц на поверхности
мебели. (рисунок 19-1)
2. При использовании с металлической трубой
можно очистить пыль на высоте. Установить,
как показано на рисунке. (рисунок 19-2)
3. Насадка для узких мест подходит для
очистки щелей, углов дверей или окон и
других узких мест. (рисунок 19-3)
4. Насадка для матраса подходит для очистки
от пыли, волос и других предметов на кровати
или тканевом диване. (рисунок 19-4)
Примечание:
1. Когда уровень заряда составляет менее 20 %,
нельзя переключить в режим Max;
2. При использовании в качестве ручного пылесоса
просим не поглощать воду, иначе это может
привести к повреждению двигателя.
Зарядка устройства
Подключить адаптер к источнику питания,
поместить вертикальный пылесос в гнездо
для зарядки и начать зарядку. (рисунок 20)
Примечание:
1. Перед использованием в первый раз, рекомендуется
полностью зарядить аккумуляторную батарею. Перед
зарядкой во второй раз, рекомендуется разрядить
устройство, чтобы гарантировать срок службы
аккумулятора;
2. Если устройство не используется в течение
длительного времени, следует заряжать его каждые три
месяца;
3. Когда устройство не используется, рекомендуется
извлечь аккумулятор и отключить устройство от сети.
Функция воздушной сушки роликовой
щетки
В режиме зарядки длительно нажать
кнопку регулирования скорости ручки в
течение 3 секунд, чтобы перейти в режим
воздушной сушки роликовой щетки, который длится 4 часа. Во время процесса воздушной
сушки загорается декоративная лампа, и роликовая щетка будет слегка вращаться
с интервалами для регулировки положения воздушной сушки; снова нажать кнопку
регулирования скорости ручки, чтобы выключить режим воздушной сушки роликовой
щетки.
Примечание: Данный режим предназначен для предотвращения размножения бактерий или выделения
запахов от влажной роликовой щетки. (Экран дисплея показан на рисунке 21)
Функция самоочистки роликовой щетки и воздуховода
В режиме зарядки нажать кнопку самоочистки, чтобы перейти в режим очистки. (Экран дисплея
показан на рисунке 22).
После завершения самоочистки устройство переходит в режим воздушной сушки роликовой
щетки, и устройство возвращается в режим зарядки; во время процесса самоочистки можно
нажать кнопку переключателя, чтобы досрочно завершить режим самоочистки и вернуться в
режим зарядки.
19-2
Металлическая
труба
Соединительный
стержень
металлической
трубы
Электрическая
насадка для
матраса
19-419-3
Насадка для
узких мест
21
20
22
