Кондиционер. Руководство по эксплуатации
46
3.2.4

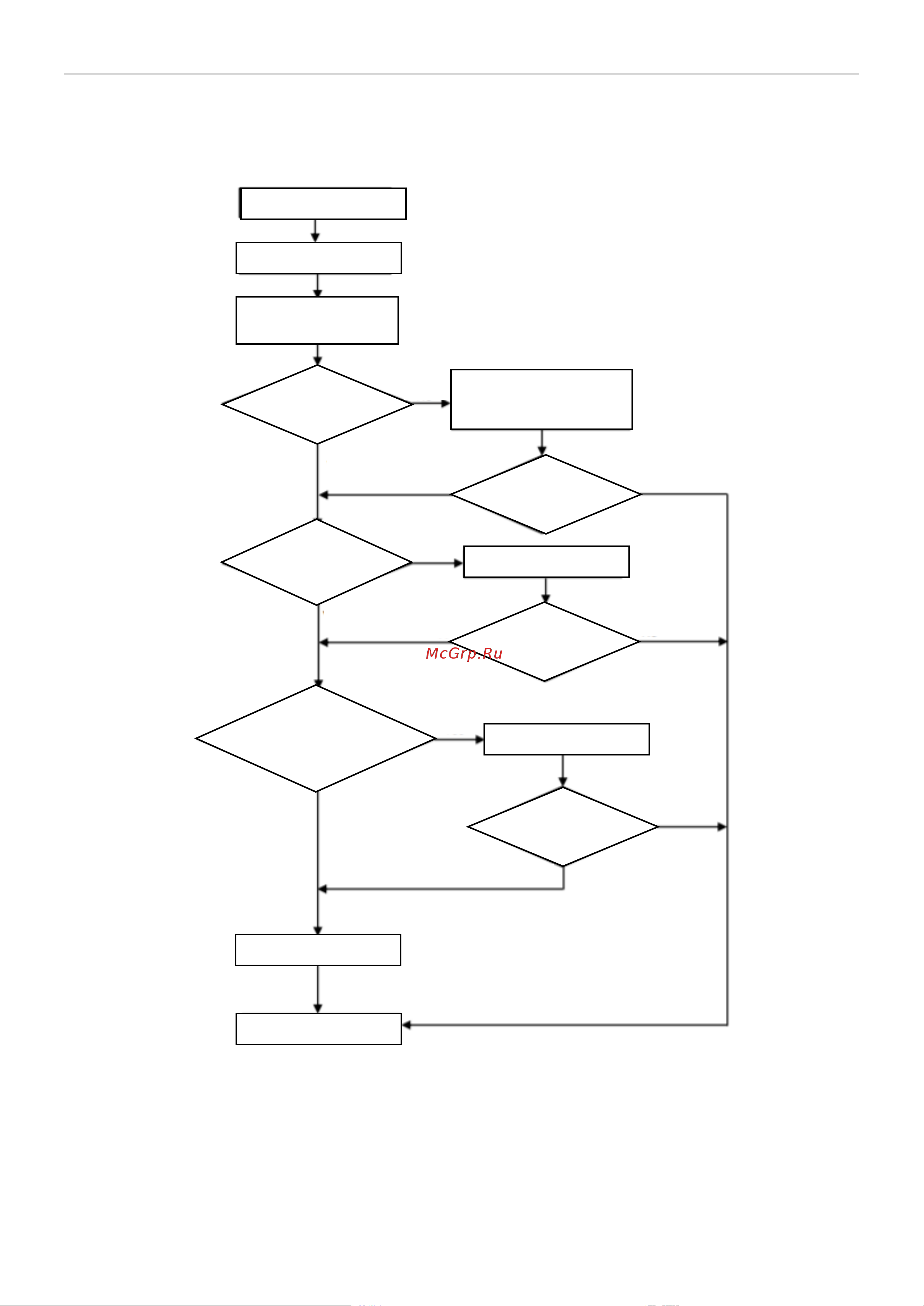

E6 --- Сбой вентиляции внутреннего блока (только двигатель вентилятора PG и
постоянного тока)
СТАРТ
ДИСПЛЕЙ E6
Проверить и подключить заново
Заменить двигатель
Заменить плату IDU
Конец
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
ДА
ДА
ДА
ДА
ДА
ДА
Поворачивайте лопасти
вентилятора вручную при
выключенном питании
Отрегулируйте узел двигателя и
лопасти так, чтобы ротор мог
работать плавно.
Е6 исчезло?
Двигатель
вентилятора хорошо
подключен к печатной
плате
Е6 исчезло?
Лопасти
вентилятора
работают плавно?
Проверить мультиметром
сопротивление двигателя
вентилятора, нет ли обрыва
или короткого замыкания
обмотки?
Е6 исчезло?
Содержание
