Кондиционер. Руководство по эксплуатации
55
3.2.13

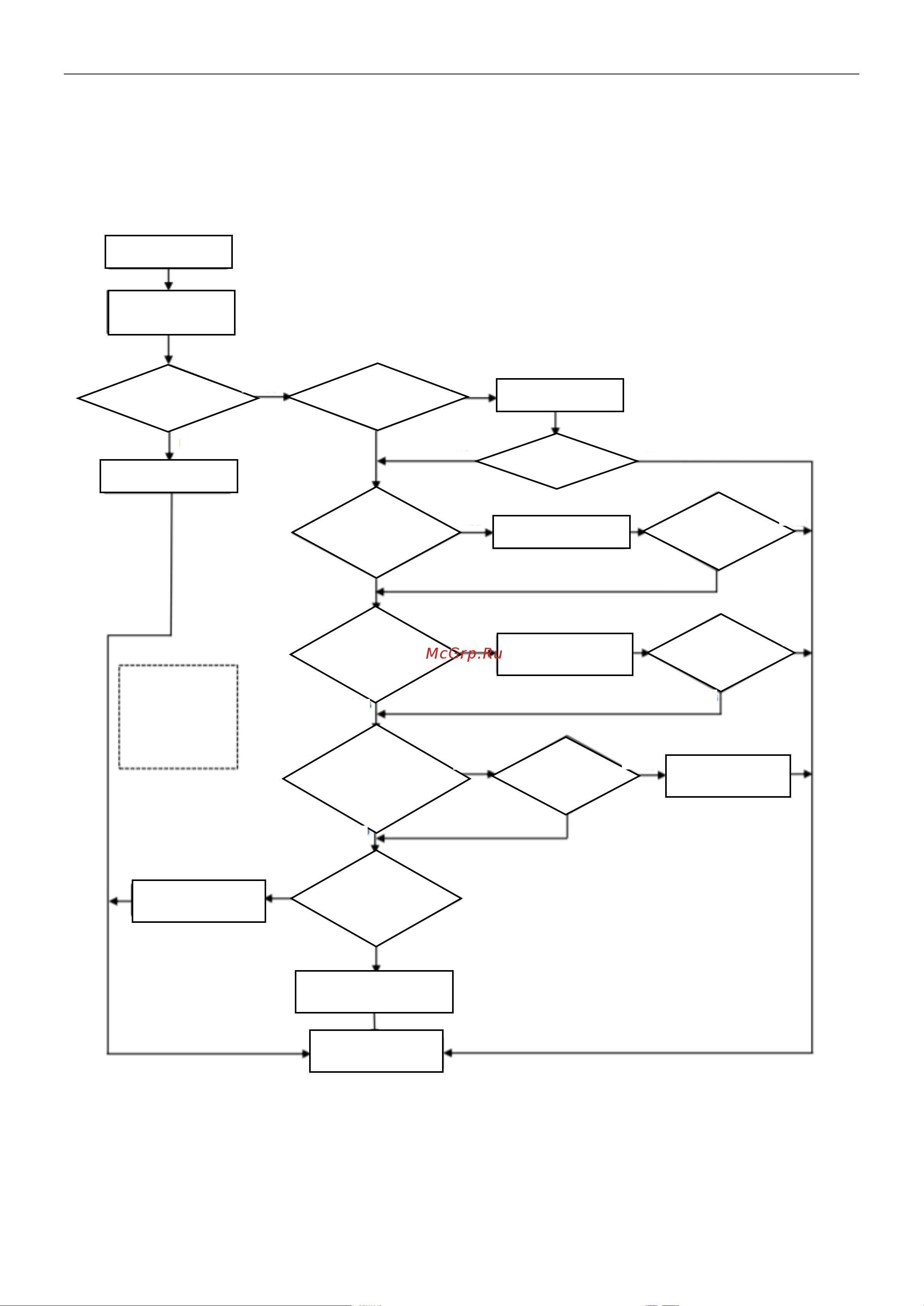

P5--- Защита от переохлаждения в режиме охлаждения/осушения
В режиме охлаждения или осушения, когда температура змеевика испарителя внутреннего блока питания
непрерывно в течение 3 минут составляет IPT
<1℃ после запуска компрессора в течение 6 минут, ЦП
выключит наружный блок и отобразит код неисправности
P5.
ДИСПЛЕЙ P5
Включите прибор
через несколько минут
Очистите фильтр
Очистите
Проверьте и почините
лопасти вентилятора
Нормально
Замените двигатель
Замените датчик
Замените плату IDU
КОНЕЦ
Дисплей P5
Фильтр IDU
загрязнен?
P5 пропало?
P5 пропало?
P5 пропало?
Воздухозаборник
IDU
заблокирован?
Лопасти могут
двигаться
свободно?
Двигатель
вентилятора работает
слишком медленно
или остановился?
Неисправность
двигателя
вентилятора
Ошибка датчика
IPT
Примечание:
Режим охлаждения
при низкой
температуре
окружающей среды
имеет защиту P5.
НЕТ
НЕТ
НЕТ
ДА
ДА
ДА
ДА
ДА
НЕТ
НЕТ
НЕТ
Д
А
ДА
ДА
ДА
НЕТ
НЕТ
Н
Е
Т
Н
Е
Т
ДА
