Кондиционер. Руководство по эксплуатации
48
3.2.6

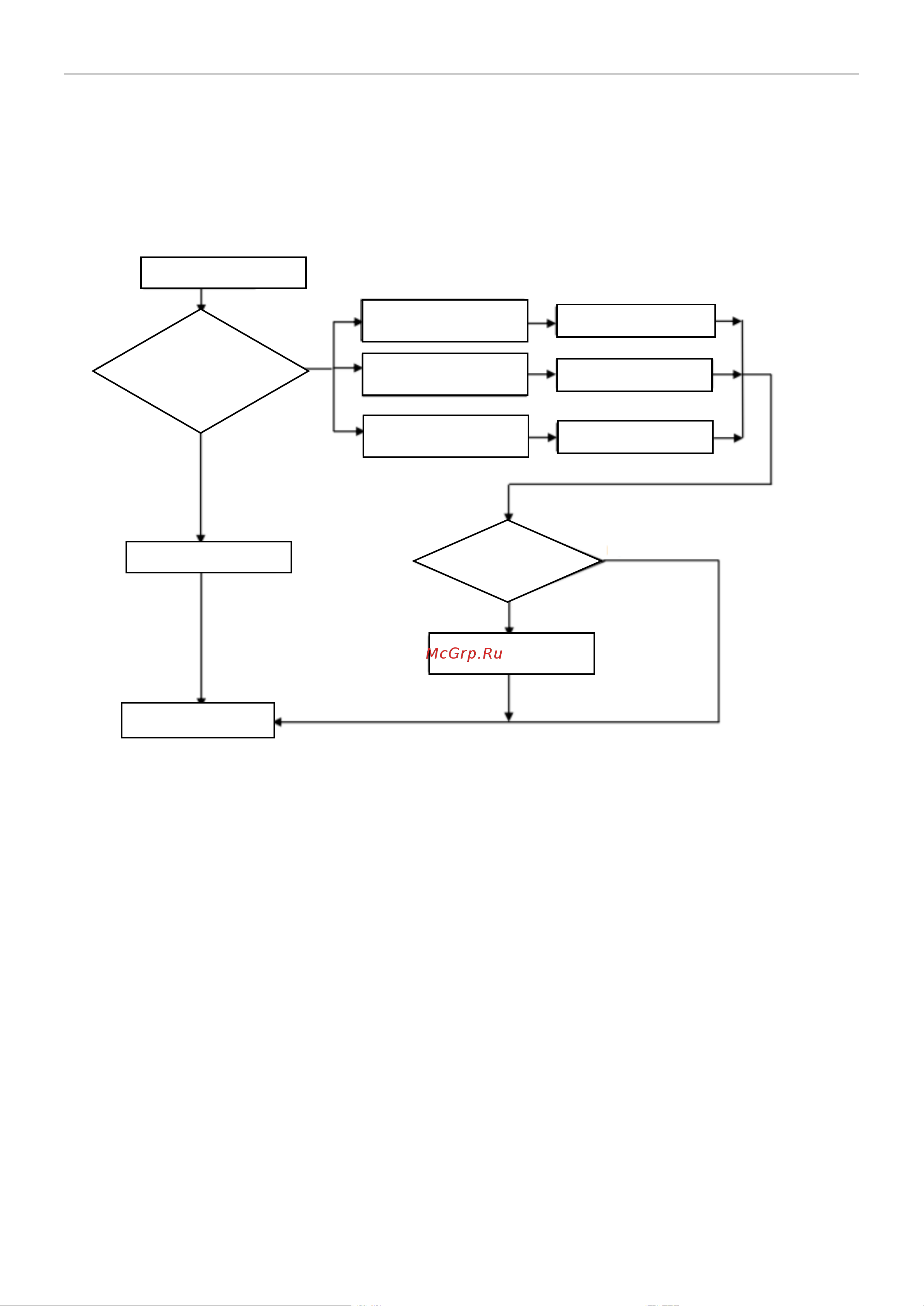

E9---ODU IPM / Неисправность привода компрессора
Если прибор 6 раз непрерывно останавливается для защиты IPM ( P0), будет отображена ошибка E9, после
этого прибор не сможет начать работу, Вы сможете только нажать на кнопку ВКЛ/ВЫКЛ (ON/OFF).
ДИСПЛЕЙ Е9
Нормальная защита
КОНЕЦ
Замените компрессор
ДИСПЛЕЙ сперва Е9 или ЕА,
затем Е9
ДИСПЛЕЙ сперва F5, F6 или
F7, затем Е9
ДИСПЛЕЙ P0 или P2, затем Е9
Решение как P0 или P2
Решение как F5, F6 или F7
Замените плату ODU
Ошибка исчезла
НЕТ
НЕТ
ДА
ДА
Повторно включите
прибор на 30 минут, и
проверьте отображение
кода неисправности
