Bomann CL 6045 QC CB 9000 BTU/h WiFi [65/85] Наружный блок
![Bomann CL 6045 QC CB 9000 BTU/h WiFi [65/85] Наружный блок](/views2/2018244/page65/bg41.png)
Кондиционер. Руководство по эксплуатации
65
8
26

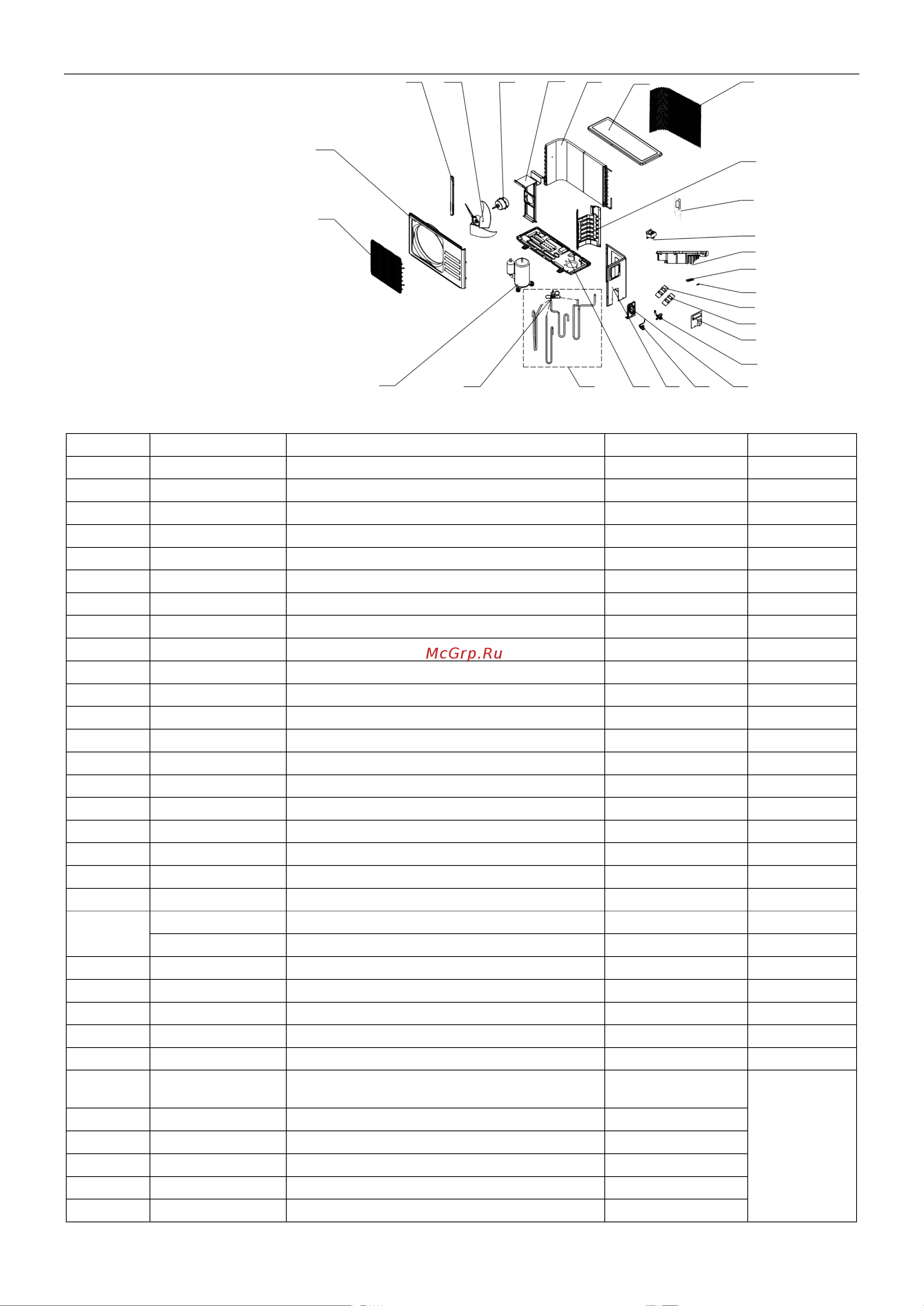

Наружный блок - AW 26 HP
7
6 5
4
3
2
1
25
9
24
23
22
21
20
19
18
17
10
11
12 13 14 15
16
№.
№ детали
Наименование
Кол-во
1
42011-000127
Решетка
1
2
41207-000029
Верхняя крышка
1
3
92011-000657
Конденсатор
1
4
41203-000054
Держатель наружного двигателя
1
5
22001-000049
Наружный двигатель
1
6
42004-000107
Пропеллерный вентилятор
1
7
41205-000121
Левая опора решетки радиатора
1
8
41206-000054
Передняя пластина
1
9
42011-000100
Защита вентилятора
1
10
92014-000542
Компрессор и аксессуары
1
11
92008-000209
4-ходовой клапан
1
12
92007-000950
4-ходовой клапан в сборе
1
13
41202-000177
Основание
1
14
41205-000079
Правая пластина
1
15
92008-000051
Двухходовой клапан
1
16
41204-000018
Держатель клапана
1
17
92008-000146
3-ходовой клапан
1
18
41201-000029
Крышка электр. коробки
1
19
92004-000071
Быстроразъемный соединитель высокого давления
1
20
92004-000070
Быстроразъемный соединитель низкого давления
1
21
42001-000035
Кабельный зажим
1
42001-000038
Кабельный зажим
1
22
11304-100004
Терминал
1
23
31201-001015
Наружная печатная плата в сборке
1
24
22011-000002
Индуктор
1
25
92007-005258
Капилляры в сборке
1
26
41208-000141
Перегородка
1
27 10104-100030
Датчик температуры трубы и датчик температуры
наружного воздуха
1
Не отображены
н
а рисунке
28
10104-100036
Датчик температуры нагнетания
1
29
A2005-000530
Коробка
1
30
A1201-007816
Шкаф картонный
1
31
A1202-000039
Пена основания
1
32
41213-000030
Пена покрытия
