22
РУС
Установка внутреннего блока.
Установка внутреннего блока, включает в себя следующие операции:
Выбор места для установки блока. Поверхность стены, на которой устанавливается настенный блок, или потолка
( в случае потолочного блока) должна быть прочной (во избежание разрушения поверхности) и гладкой ( во
избежание вибраций блока, которые могут привести к его повреждению). Напольный блок устанавливают
подальше от источника тепла и с таким расчетом, чтобы поток воздуха из него не был направлен на шторы или
иные занавески. Высота расположения настенного внутреннего блока и расстояния до ближайших
поверхностей (стен, потолка) оговаривается производителем в зависимости от модели изделия.
Внутренние блоки сплит-систем нельзя устанавливать:
- над истчоником тепла (батарея, радиатор и т.д.). В этом случае кондиционер будет непрерывно работать на
охлаждение и быстро под действием тепла, исходящего от источника;
- в помещениях, где постоянно работают приборы, испускающие высокочастотные электромагнитные
колебания ( дрель, сверильный станок и др.). Высокочастотные помехи могут нарушить работу «чипа»
(микропроцессора) на плате управления кондиционера;
- непосредственно над кроватью или рабочим местом. В этом случае есть опасность простуды;
- там, где будет затруднена циркуляция воздуха ( за шторами и иными занавесами). Расстояние до препятствия
не должно быть менее 3 метров, иначе произойдет сбой системы управления кондиционера, автоматически
поддерживающей заданную температуру в помещении: охлажденный (или нагретый) поток воздуха из
кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой вышел из
воздухораспределителя внутреннего блока. Системой управления это будет воспринято достижение заданной
температуры, и кондиционер отключится;
- с перекосом, во избежание вытекания конденсата из сборного лотка ( конденсат должен отводиться по
дренажной трубке. Наклон внутреннего блока не должен ревышать 5 %.
Установку монтажной пластины.
Соединение блоков системы, включает в себя следующие операции:
- Штробление стены или пола для укладки коммуникаций и проводов, либо укрытие их декоративным коробом.
- Соединение медных трубок и электрических проводов, соединяющих внешний и внутренний блоки, с
помощью стыковочных штуцеров и фитингов.
- Прокладку дренажной магистрали. Для этого: выполняют штрбление стены для укладки дренажной трубки; в
канализационной магистрали сверлят отверстие, в которое врезают сифон для задержки запаха; к сифону
подсоединяют дренажную трубку внутреннего блока. С учетом того, что, в зависимости от модели,
кондиционер удаляет из воздуха от 1 до 2 литров воды в час, вывод дренажной трубки в канализацию является
наилучшим вариантом отводы воды. Если по каким причинам это невозможно, дренажный трубопровод
выводят на улицу. В этом случае необходимо предусмотреть подогрев дренажного трубопровода, что
позволяет использовать кондиционер при отрицательных температурах, не опасаясь замерзания отводимой
влаги. Наихудшим вариантом является сбор конденсата в какую-нибудь емкость, которую нужно периодически
опоражнивать. Проведение процедуры вакуумирования в течение 50 мин для удаления из контура воздуха и
влаги. Расположение внутреннего и наружного блоков сплит-системы относительно стен, пола и потолка
помещения должны устанавливается в соответствии с техническими требованиями.

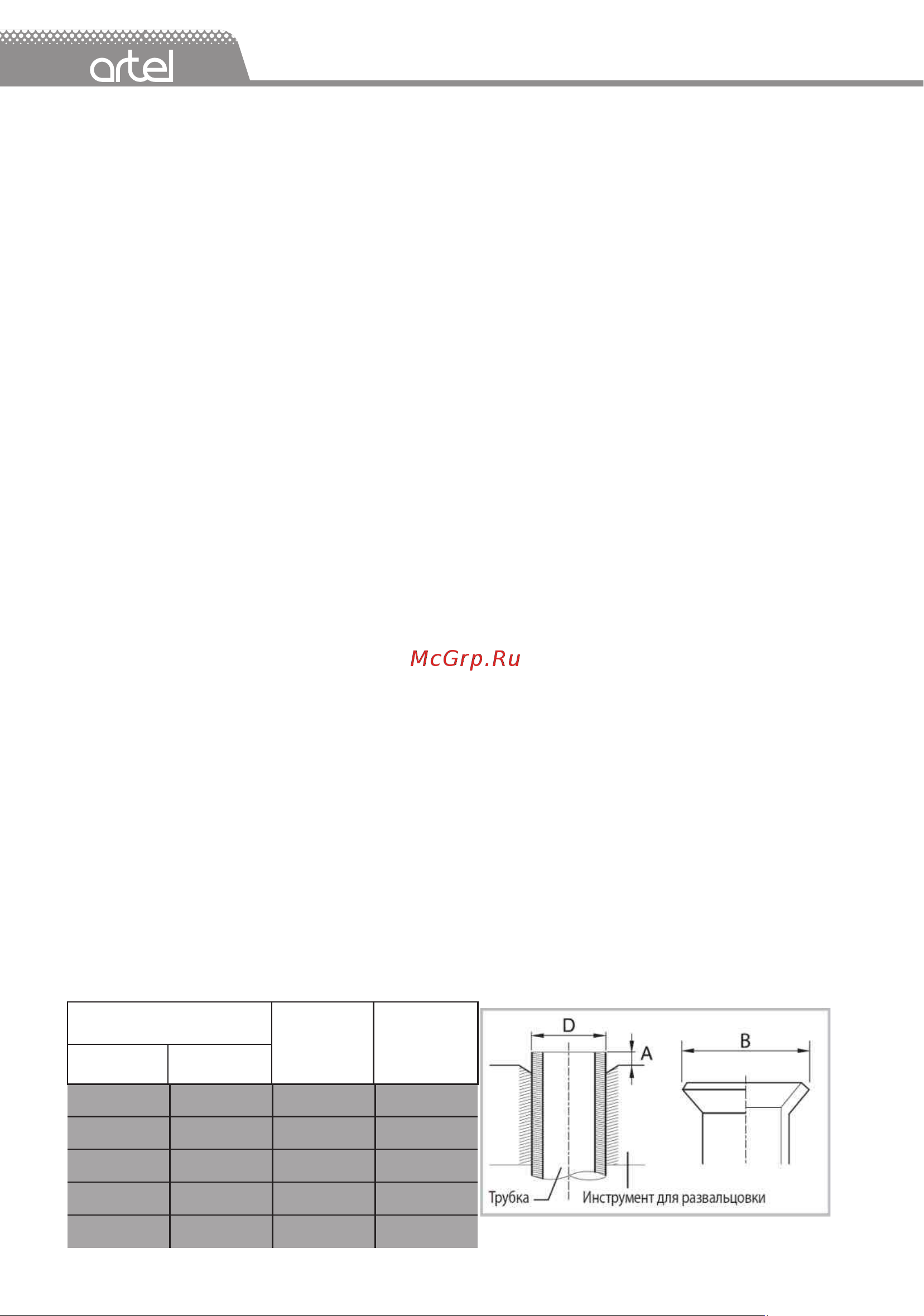

Таблица 1. Размеры обрабатываемого торца трубкит (развольцовка)
Диаметр трубки (D)
Высота (A),
мм
Диаметр раз-
бортовки (B),
мм
мм
дюйм
6,35
9,52
12.7
15.88
19,05
1/4
3/8
1/2
5/8
3/4
9,0
13,0
16,5
20,0
23,0
1,3
1,8
2,0
2,2
2,2
