УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке и настройке видеодомофонов UNIT
16
⌂
Вернуться в раздел "Содержание"
РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ

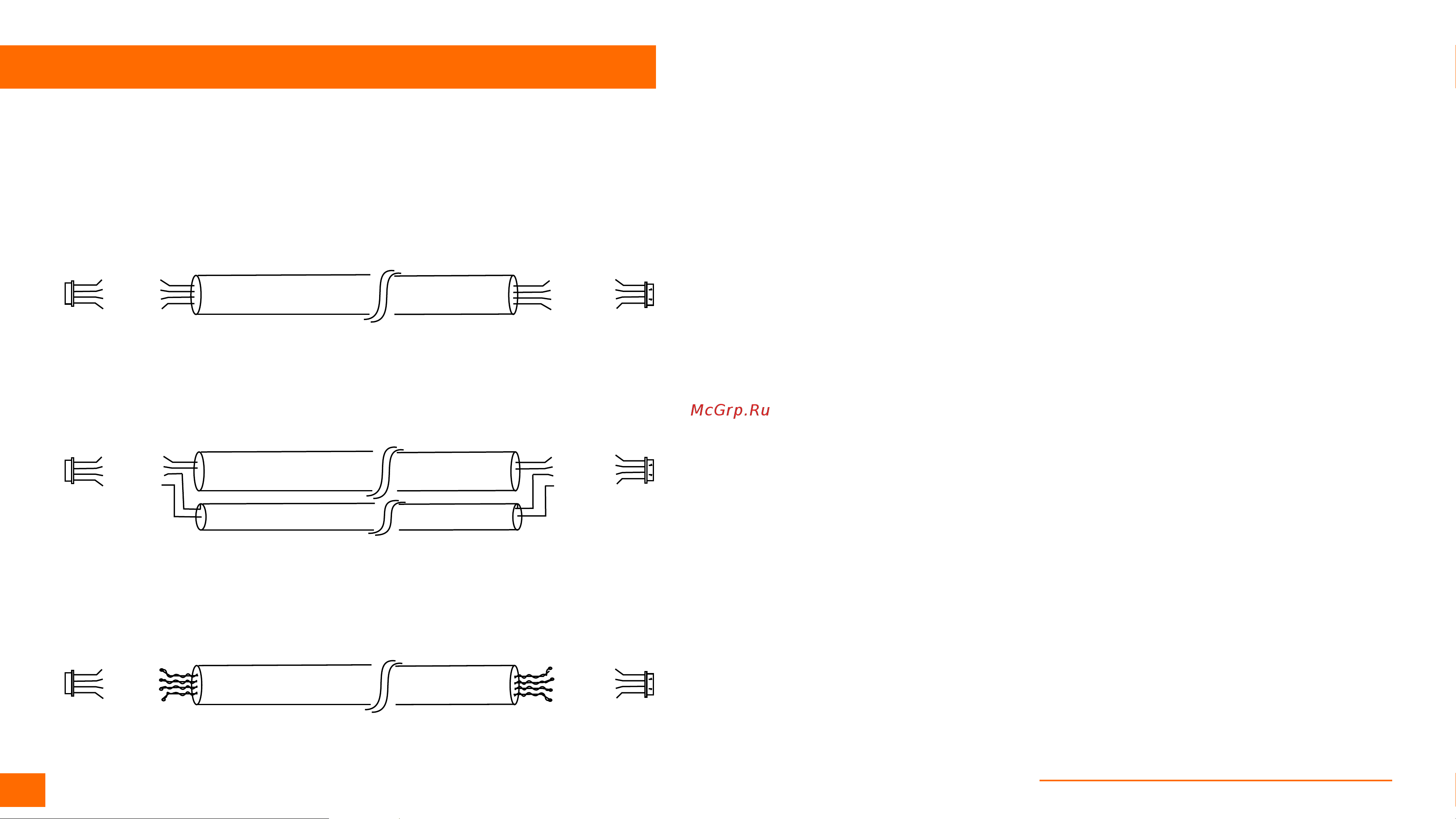

Рис. 10 4-жильный кабель для подключения видеодомофона
Рис. 12 Витания пара для подключения видеодомофона
Рис. 11 Комбинированный видеокабель для подключения видеодомофона
1. Располагайте видеопанели не ближе чем в 3 метрах от монитора видеодомофона. В про-
тивном случае возможны звуковые помехи.
2. Перед подачей питания проверьте целостность сетевого кабеля. Для цепи питания видео-
домофона рекомендуется использовать отдельный автомат отключения тока.
3. При выборе кабеля для подключения вызывной панели руководствуйтесь следующими
критериями:
4-жильный кабель
4×0.2 мм
2
– максимальное расстояние 28 м
4×0.3 мм
2
– максимальное расстояние 50 м
4×0.5 мм
2
– максимальное расстояние 100 м
Витая пара UTP
(не рекомендуется использовать на расстояниях более 20 м):
Комбинированный видеокабель (KBK):
DC 12 В
Аудио
Общий
Видео
DC 12 В
Аудио
Общий
Видео
DC 12 В
Аудио
Общий
Видео
DC 12 В
Аудио
Общий
Видео
Видео
Общий
DC 12 В
Аудио
Видео
Общий
DC 12 В
Аудио
Неэкранированный кабель –
максимальное расстояние 50 м
Максимальное расстояние 100 м
Максимальное расстояние 20 м
