УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке и настройке видеодомофонов UNIT
19
⌂
Вернуться в раздел "Содержание"

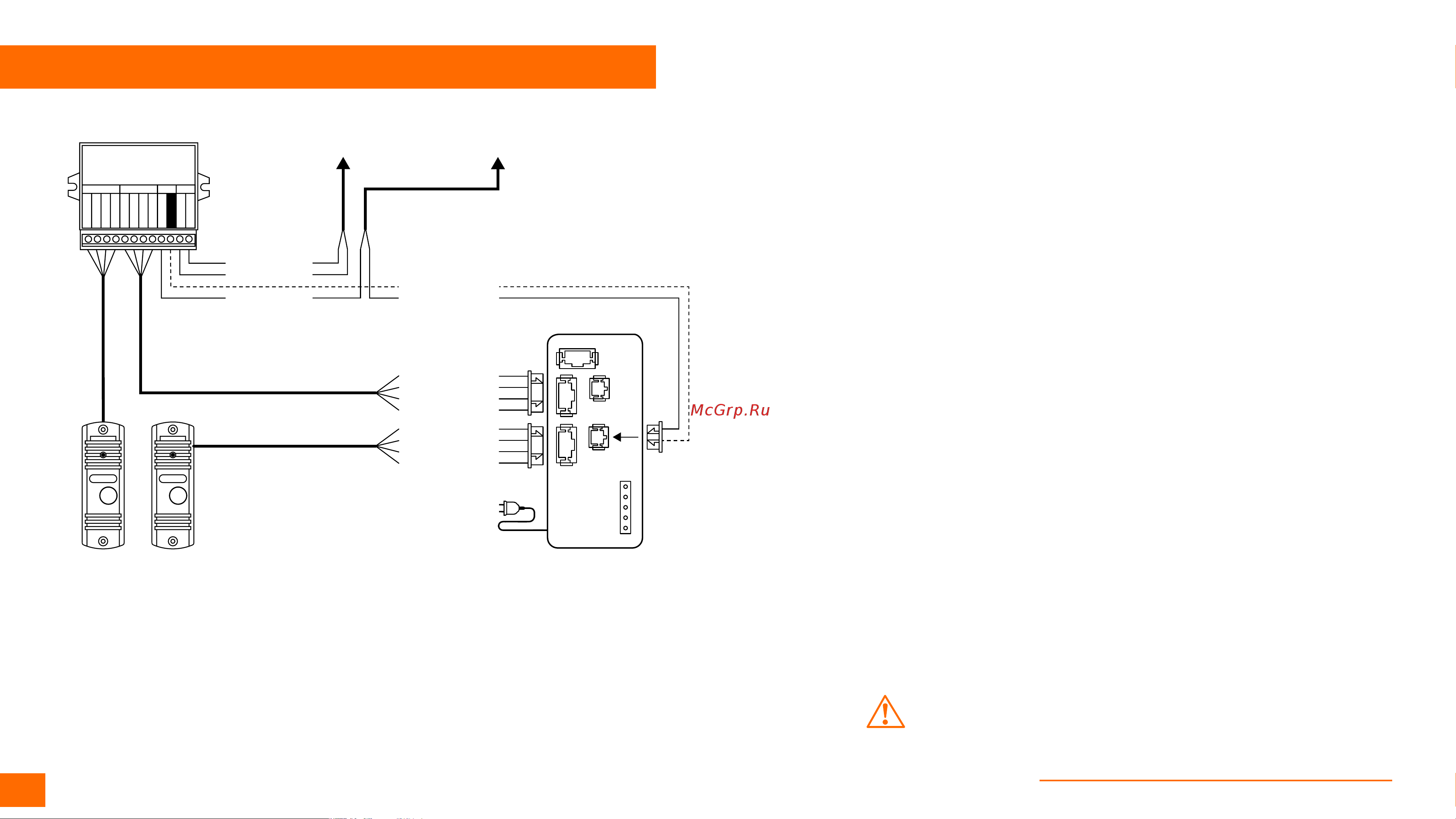

Рис. 15 Схема подключения видеодомофонов серии UNIT
к подъездному домофону через модуль сопряжения
ПОДКЛЮЧЕНИЕ ЧЕРЕЗ МОДУЛЬ СОПРЯЖЕНИЯ
Монитор
Панель 2
Модуль сопряжения Блок коммутации
(подъездный домофон)
Видеоразветвитель
(подъездный домофон)
Панель 1
AC 220 B
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – HOOK
Черный – Общий
LINE – (единицы)
LINE + (десятки)
Видео (подъезд)
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
ВНИМАНИЕ!
Подключение провода сигнала HOOK к модулю сопряжения является опциональным. Перед под-
ключением модуля сопряжения изучите Инструкцию к нему.
