ОПИСАНИЕ
Руководство по установке и настройке видеодомофонов UNIT
7
⌂
Вернуться в раздел "Содержание"
1. ЖК-дисплей
2. Динамик
3. Микрофон
4. Световой индикатор Питание (белый)
5. Световой индикатор режима Небеспокоить (красный)
6. Кнопка управления режимом Небеспокоить | Навигационная кнопка Меню настроек —
7. Кнопка Мониторинг | Навигационная кнопка Меню настроек +
8. Кнопка Разговор | Кнопка выхода изМеню настроек
9. Кнопка Открыть
10. Кнопка Меню настроек | Кнопка выбора вМеню настроек
11. Разъем для подключения вызывной панели 1
12. Разъем для подключения вызывной панели 2
13. Разъем для подключения замка|ворот (релейный выход)
14. Разъем для подключения провода сигнала HOOK кмодулю сопряжения
15. Разъем для подключения внешнего блока питания DC 12~15 B
16. Кабель питания AC 100~240 B
ВИДЕОДОМОФОН UNIT 7

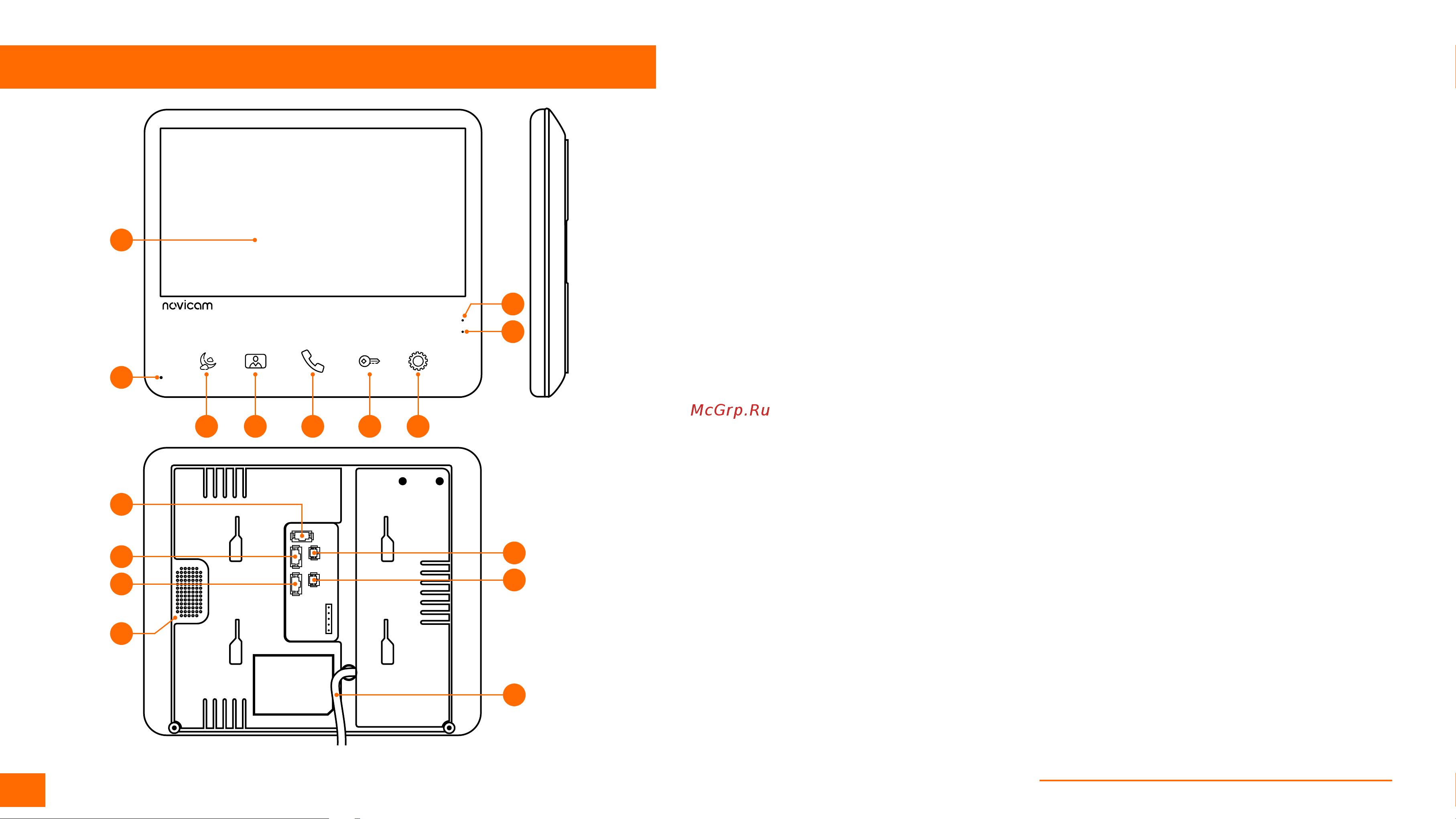

Рис. 3 Монитор видеодомофона UNIT 7
13
11
12
16
14
15
1
3
5
6 7 8 9 10
4
2
