УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке и настройке видеодомофонов UNIT
18
⌂
Вернуться в раздел "Содержание"

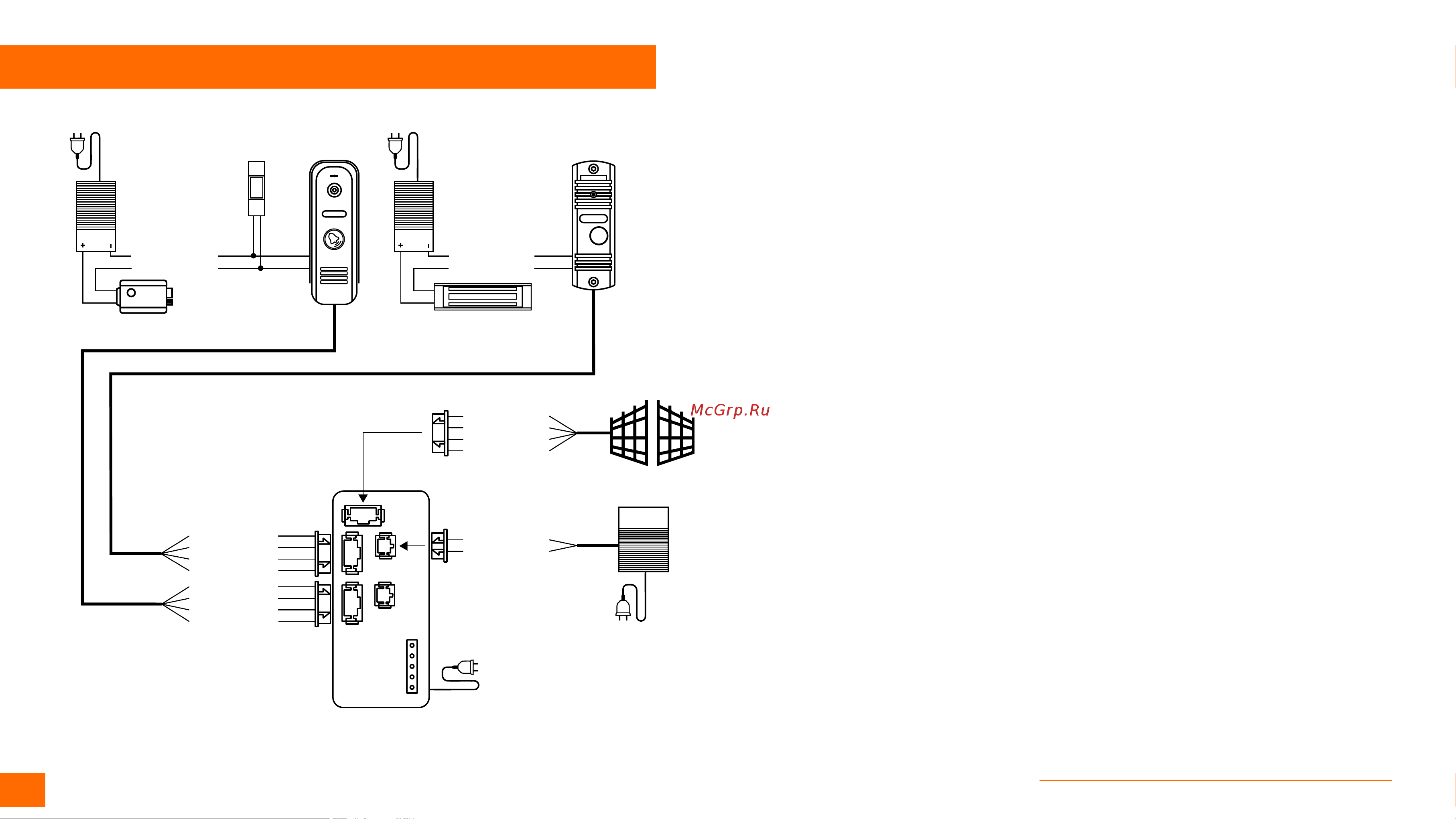

ОБЩАЯ СХЕМА ПОДКЛЮЧЕНИЯ ДОМОФОНОВ UNIT
Рис. 14 Общая схема подключения видеодомофонов серии UNIT
Электромеханический замок Электромагнитный замок
Блок питания
замка
Блок питания
замка
Кнопка Панель 2 Панель 1
Монитор
Блок питания
Ворота
Шлагбаум
Замок
AC 220 B
AC 220 B
AC 220 B
AC 220 B
Желтый – Н.Р.
Черный – Общий
Белый – Общий
Красный – Н.З.
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Черный – Общий
Красный – DC 12~15 В
Оранжевый – Общий
Коричневый – Н.З.
Оранжевый – Общий
Зеленый – Н.Р.
