Bosch Serie 6 HBG 5370B0 [30/36] Размеры прибора

ru Инструкция по монтажу

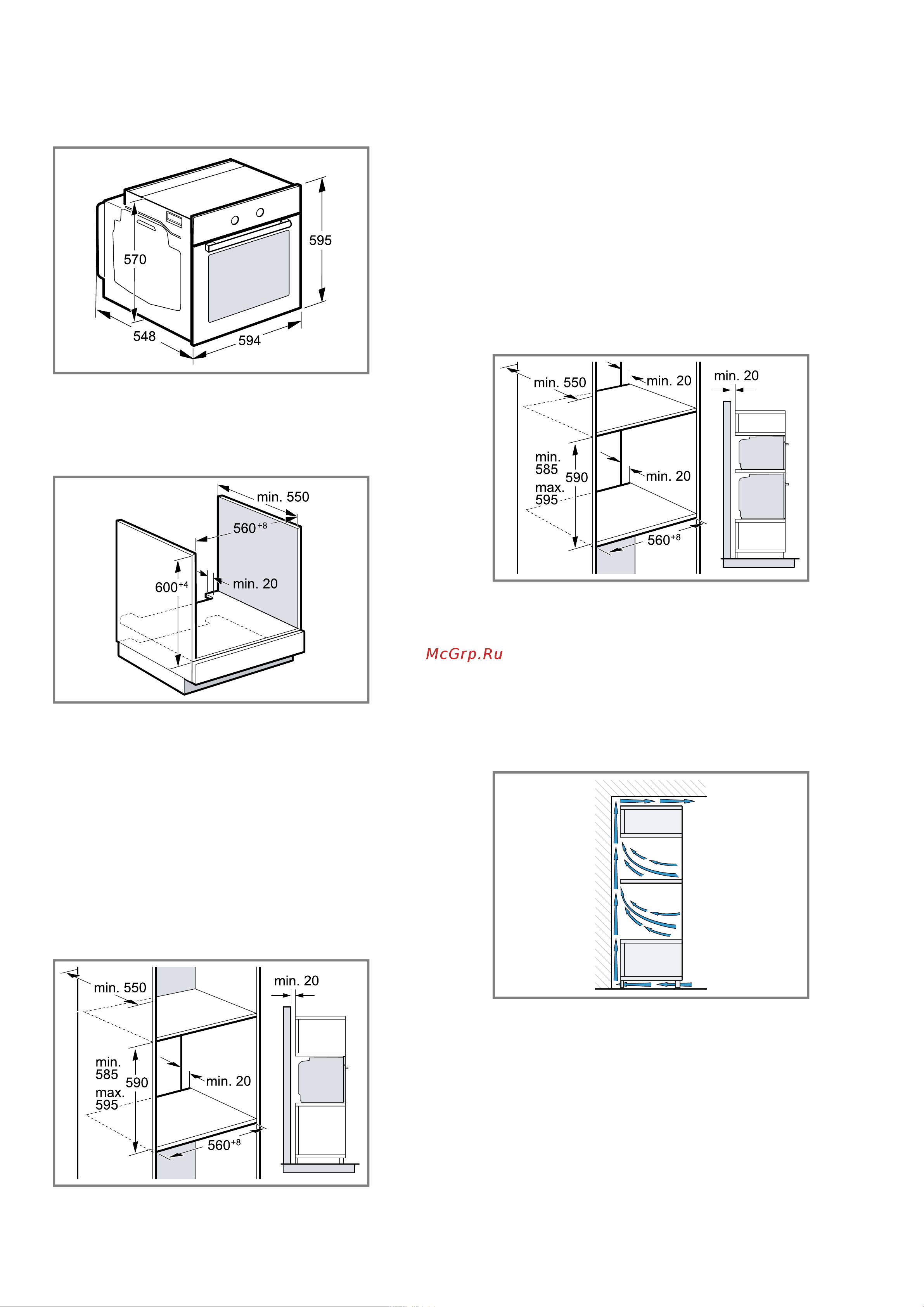

21.2 Размеры прибора

Здесь приведены размеры прибора

21.3 Установка под столешницей

При установке под столешницей соблюдайте монтаж-

ные размеры и инструкции по установке.

¡ Для обеспечения вентиляции прибора в раздели-

тельной перегородке должно быть отверстие для

вентиляции.

¡ В комбинации с индукционной варочной панелью

зазор между столешницей и прибором не следует

закрывать дополнительной планкой.

¡ Закрепите столешницу на модулях.

¡ Соблюдайте все имеющиеся инструкции по монта-

жу варочной панели.

21.4 Встраивание в шкаф-колонну

При встраивании в шкаф-колонну соблюдайте

монтажные размеры и инструкции по установке.

¡ Для обеспечения вентиляции прибора в раздели-

тельных перегородках должно быть отверстие для

вентиляции.

¡ В случае, если помимо задних стенок отдельных

секций шкаф-колонна имеет дополнительно зад-

нюю сплошную стенку, то её следует снять.

¡ Устанавливайте приборы на такой высоте, на кото-

рой будет удобно вынимать принадлежности.

21.5 Установка двух приборов в колонну

Ваш прибор также можно установить над или под

другим прибором. При установке приборов в колонну

соблюдайте монтажные размеры и указания по

монтажу.

¡ Для обеспечения вентиляции приборов в промежу-

точных полках должно быть предусмотрено отвер-

стие для вентиляции.

¡ Для обеспечения оптимальной вентиляции обоих

приборов площадь вентиляционных отверстий в

цоколе должна составлять не менее 200см². Для

этого сделайте вырез в цокольной панели или

вставьте вентиляционную решетку.

¡ Необходимо убедиться в том, что воздухообмен

обеспечивается в соответствии с эскизом.

¡ Устанавливайте прибор на такой высоте, на кото-

рой будет удобно вынимать принадлежности.
