Монтаждау нұсқаулығы kk
15
2.
Құрылғыны іліп қойыңыз.
3.
Құрылғыны бұрандамалармен тік қылып
туралыңыз.
4.
Май жинайтын сүзгіні салыңыз.
Зақымданып қалмас үшін, май жинайтын сүзгіні
майыстырмаңыз.
Сорып алатын мұржаны қосыңыз (Ø 150мм
сору мұржасы)
1.
Түтін мұржасын ауа келтеқұбырына қосыңыз.
2.
Желдету тесігіне біріктіру жарату.
3.
Буындарды тығыздау.
Сорып алатын мұржаны қосыңыз (Ø 120мм
сору мұржасы)
1.
Жалғастырғыш тетікті ауа құбырына бекітіңіз.
2.
Түтін мұржасын ауа келтеқұбырына қосыңыз.
3.
Желдету тесігіне біріктіру жарату.
4.
Буындарды тығыздау.
Тоқ жалғасуын жарату
1.
Желелік шоғырсымның айырын розеткаға
қондырыңыз.
2.
Егер тұрақты байланыс қажет болса,
→
"Электр желісіне жалғауға қатысты нұсқаулар ",
Бет13
тараудағы нұсқауларды орындаңыз.

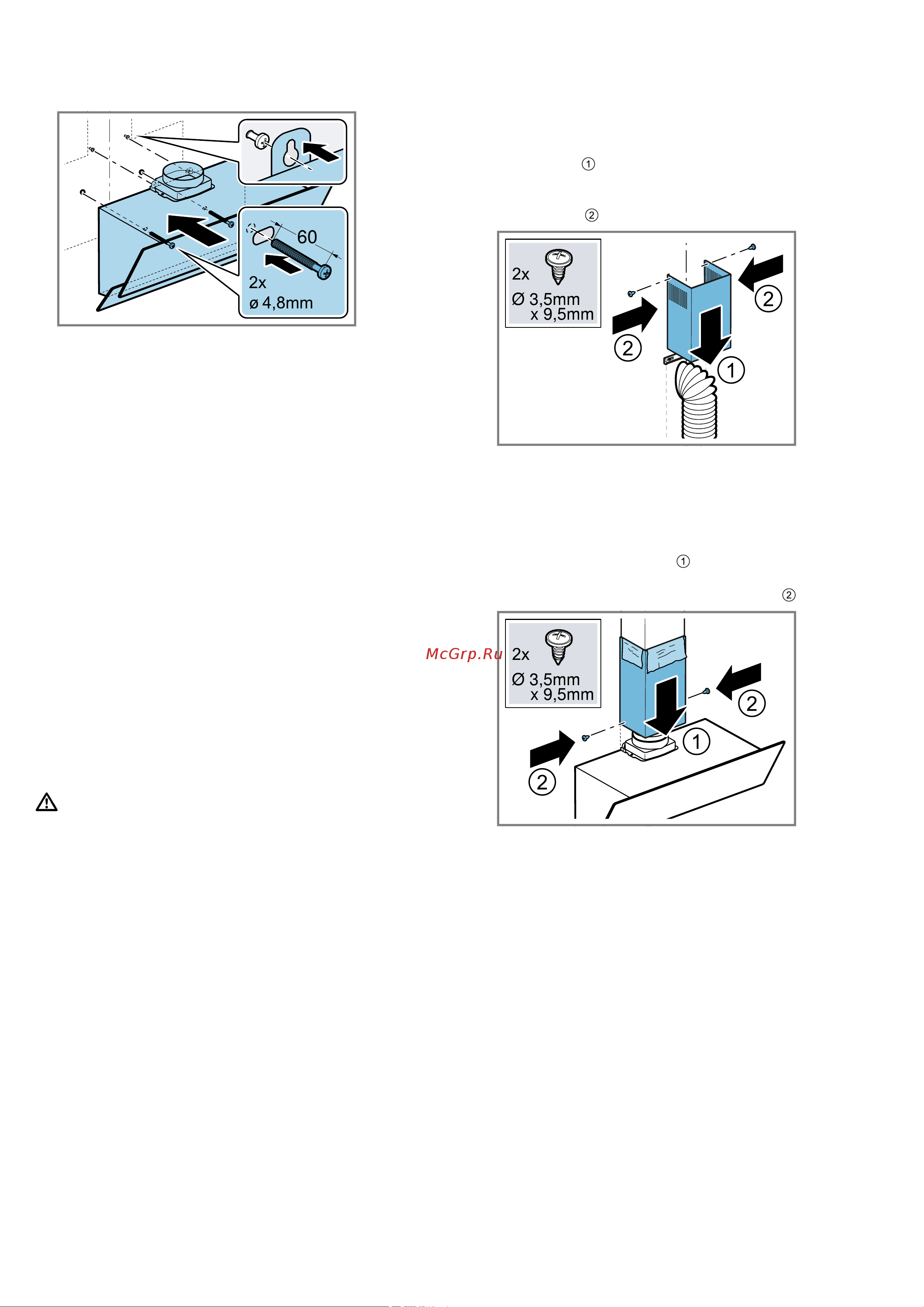

Сорғыш құбыр қаптамасын орнату
ЕСКЕРТУ‒Жарақаттану қатері!
Бөліктері аспап ішінде өткір болуы мүмкін.
▶
Сақтағыш қолғабын киіңіз.
1.
Сорғыш құбыр қаптамасының екі секциясынан да
қорғаныш таспасын алып тастаңыз.
2.
Тарту құбыры қаптамасының жоғарғы бөлігін
орнатыңыз.
‒ Екі жандық табаларды бір-бірінен ары
қисайтып, сол және оң ұстағыш бұрыштарында
асыңыз.
‒ Тарту құбыры қаптамасының жоғарғы бөлігін
екі бүйірінен ұстағыш бұрыштарына бұрап
бекітіңіз.
Желдету тәртибінде камин қаптамасын ойықтарын
төмен қаратып орнатыңыз.
3.
Тарту құбыры қаптамасының төменгі бөлігін
орнатыңыз.
‒ Екі жандық табаларды бір-бірінен ары
қисайтып, камин қаптамасы артына асып
тірелгенше қысыңыз.
‒ Камин қаптамаларының құрылғыға қойып
ұстағыш бұрышында бұрап бекітіңіз.
Жырылмауы үшін тарту құбыры қаптамасының
төменгі бөлігінің қырларына қағазды қорғаныш
ретінде қойыңыз.
Құрылғыны бөлшектеу
1.
Сорып алатын түтік қаптауын алыңыз.
2.
Құрылғыны тоқ желісінен ажыратыңыз.
3.
Түтін мұржасын босатыңыз.
4.
Сүзгі қаптамасын екі қолмен ұстап ашыңыз.
5.
Май жинайтын сүзгіні алып тастаңыз.
Зақымданып қалмас үшін, май жинайтын сүзгіні
майыстырмаңыз.
6.
Құрал-саймандар ілгішінің бұрамаларын аз
босатыңыз, бірақ толық босатпаңыз.
7.
Құрылғыны шешіңіз.
8.
Камин қаптамасының ұстағыш бұрышын
босатыңыз.
