Инструкция по монтажу ru
29

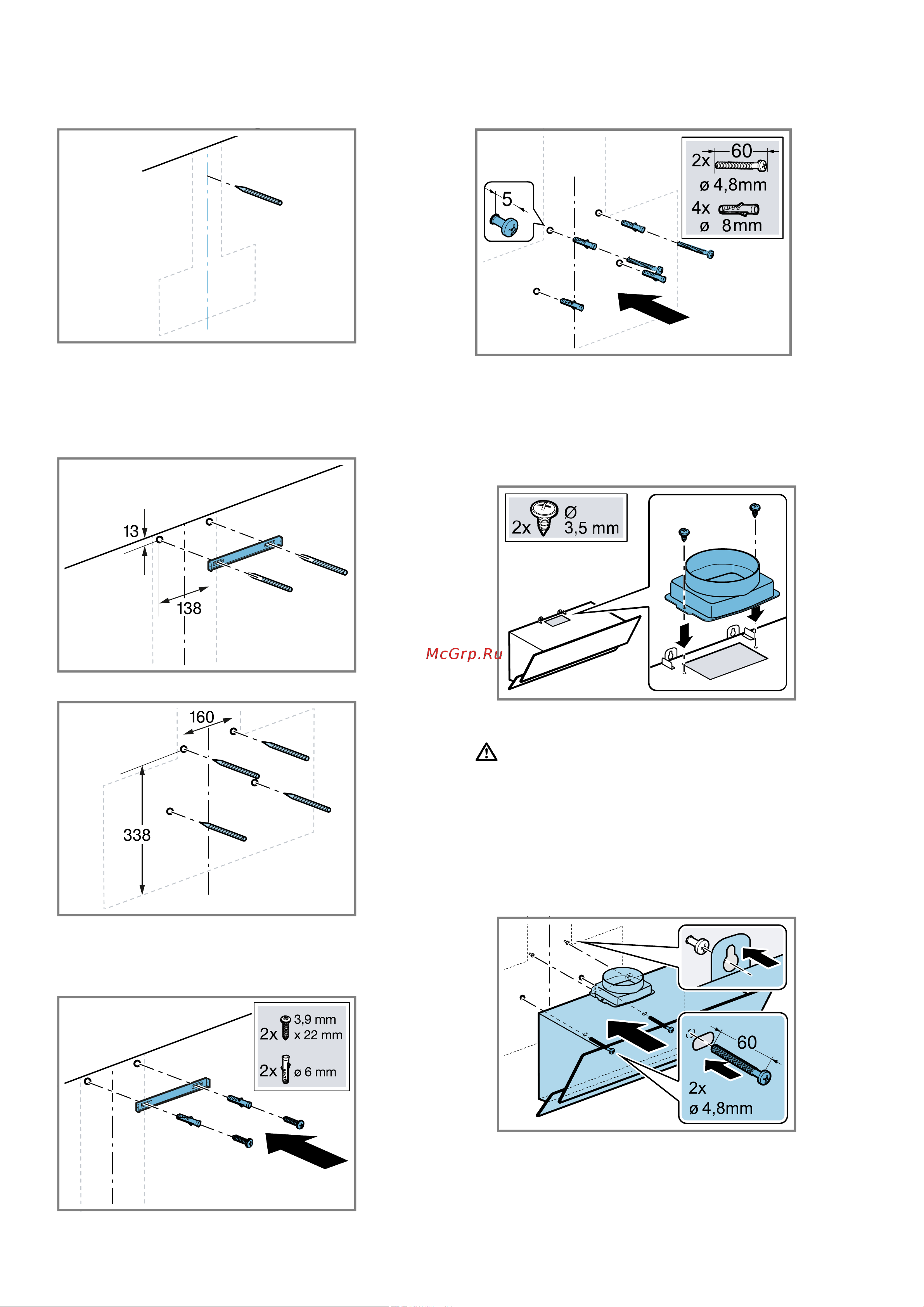

3.
Начертите вертикальную осевую линию на стене
от верхней панели до нижней кромки прибора.
4.
Поместите крепежный уголок на середину осевой
линии.
Отметьте центры крепежных уголков насечками.
5.
Выровняйте крепежные уголки по горизонтали.
6.
Разметьте отверстия под крепежные уголки для
вытяжной трубы.
7.
Разметьте отверстия для крепления прибора.
8.
Просверлите отверстия.
9.
Вставьте дюбели заподлицо со стеной.
10.
Зафиксируйте крепежные уголки для обшивки вы-
тяжной трубы с помощью винтов.
11.
Прикрутите винты крепления прибора, но не вкру-
чивайте их полностью.
Подготовка прибора к работе
1.
При необходимости откройте крышку фильтра.
2.
Снимите жироулавливающий фильтр.
Во избежание повреждений не сгибайте жиро-
улавливающий фильтр.
3.
Прикрепите воздушный патрубок к прибору.
Установка прибора
ПРЕДУПРЕЖДЕНИЕ‒Опасность
травмирования!
Некоторые детали внутри прибора имеют острые
кромки.
Используйте защитные перчатки.
1.
Снимите защитную плёнку с задней стороны.
После установки полностью удалите защитную
пленку.
2.
Навесьте прибор.
3.
Выровняйте прибор по горизонтали с помощью
винтов.
4.
Вставьте жироулавливающий фильтр.
Во избежание повреждений не сгибайте жиро-
улавливающий фильтр.
