Ariston CARES XC FF24 [10/32] Гидравлические соединения
![Ariston CARES XC FF24 [10/32] Гидравлические соединения](/views2/2024674/page10/bga.png)
10 /
УСТАНОВКА
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
0 100 200 300 400 500 600 700 800 900
[mCE]
[l\h]

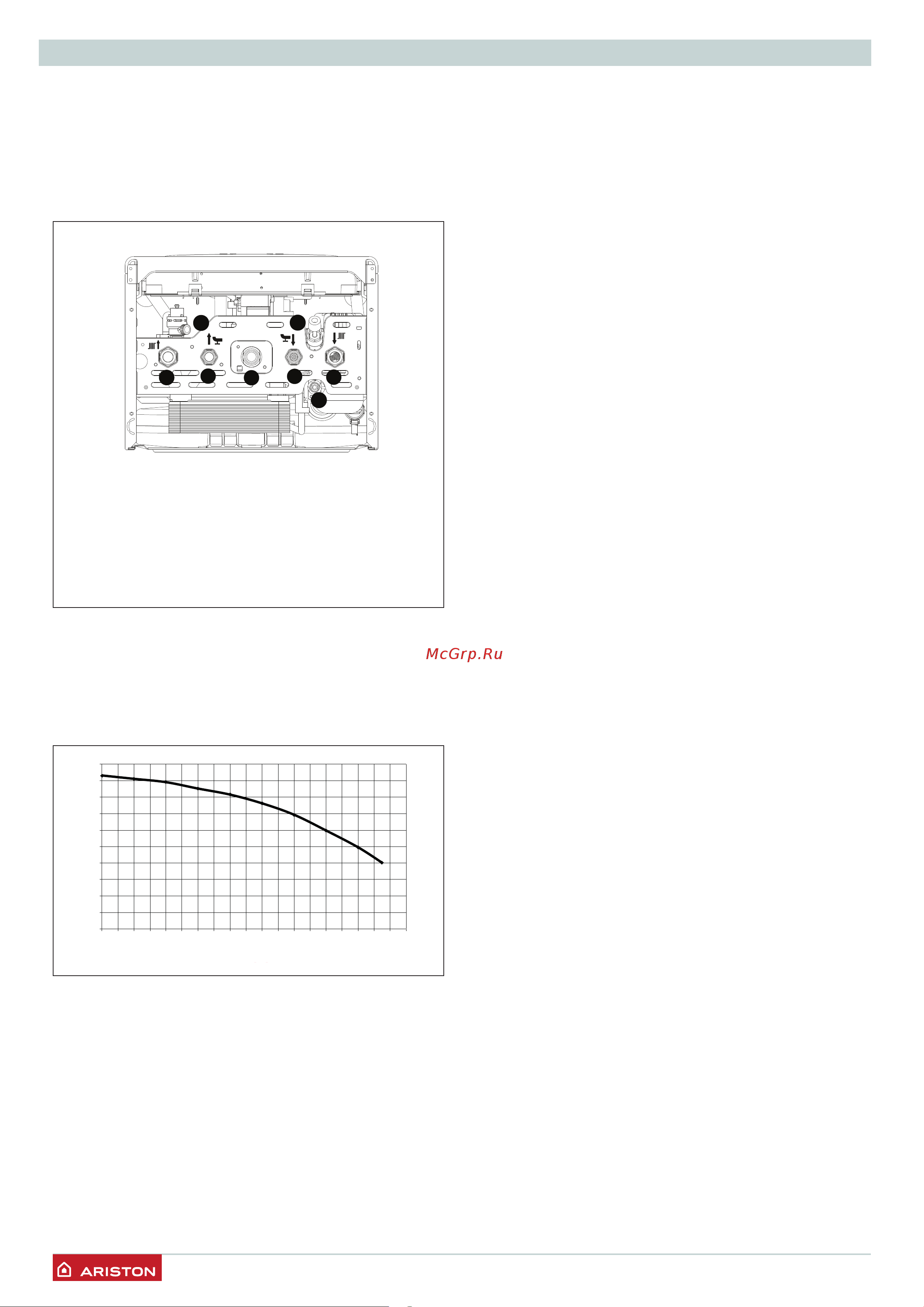

Гидравлические соединения
На рисунке показана схема подключения трубопроводов
воды и газа к котлу. Убедитесь, что максимальное давление
в водопроводе не выше 0,6 МПа (6 бар); при превышении
указанного значения, необходимо установить редуктор
давления.
Обозначения
Для расчета размеров трубопроводов и нагревательных
приборов контура отопления остаточное давление следует
рассчитывать как функцию от требуемого расхода воды,
принимая во внимание характеристику циркуляционного
насоса.
Остаточное давление при ΔT 20 °C
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект
поставки) к выходу предохранительного клапана F.
Дренажный патрубок предохранительного клапана (см.
рисунок) следует соединить с дренажным сифоном так, чтобы
можно было визуально убедиться в работоспособности
предохранительного клапана. В противном случае может быть
причинен вред людям, домашним животным и имуществу. За
указанные травмы и ущерб производитель ответственности не
несёт.
напор (М)
расход (л/час)
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Кран подпитки
H. Сливной кран
A
B
C
E
D
H
G
F
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока
его службы. Перед демонтажом старого котла обязательно
обеспечьте тщательную промывку системы от загрязнений,
способных оказать вредное воздействие на котел. Обязательно
убедитесь, что емкость расширительного бака соответствует
объему воды в контуре отопления.
