УСТАНОВКА
Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения)
и типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему
воздуховодов тщательно выполните монтаж уплотнений в
соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите
осторожно, чтобы не нарушить уплотнения и не допустить
попадание продуктов сгорания в воздуховод.
Горизонтальные участки газоходов должны иметь уклон не
менее 3% в сторону от котла, для предотвращения скопления
конденсата.
Установка по типу B допускается в помещениях с надлежащей
вентиляцией и подачей воздуха, в соответствии с действующими
нормами и правилами. В помещениях, в которых возможно
присутствие коррозионно-активных паров в воздухе (например,
прачечные, парикмахерские, гальваноучастки и т.д.) следует
использовать только установку типа C (с подачей воздуха извне
помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/
подачи воздуха необходимо использовать только оригинальные
принадлежности.
Дымоход не должен соприкасаться или проходить в
непосредственной близости от легковоспламеняемых
материалов, а также проходить через конструкции здания,
изготовленные с использованием легковоспламеняемых
материалов.
При замене старого котла также следует заменить элементы
системы вентиляции и отвода продуктов сгорания.
ОСТОРОЖНО!
УБЕДИТЕСЬ, ЧТО ТРУБОПРОВОДЫ
ПОДАЧИ ВОЗДУХА И ОТВОДА
ПРОДУКТОВ СГОРАНИЯ СВОБОДНЫ ОТ
СТОРОННИХ ПРЕДМЕТОВ И НЕ ИМЕЮТ
НЕПЛОТНОСТЕЙ.
Подключение дымохода/воздуховода
− коаксиальная система (по типу «труба в трубе»),
предназначенная для подачи воздуха и отвода продуктов
сгорания;
− раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
− одноканальный дымоход для удаления продуктов сгорания,
подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается
использовать только материалы и компоненты, стойкие к
воздействию конденсата. Сведения о длинах и ориентации
соединительных элементов см. в таблице «Типы и длины
трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/
воздуховода в комплект поставки котла не входят, подлежат
заказу для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов
сгорания через коаксиальную систему диаметром 60/100 мм
или раздельную систему диаметрами 80/80.
При выборе размеров дымохода/воздуховода следует учитывать
дополнительное аэродинамическое сопротивление (см. каталог
принадлежностей для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки
см. в на следующей странице.
Для использования раздельной системы дымоудаления
необходимо использовать соответствующий адаптер.

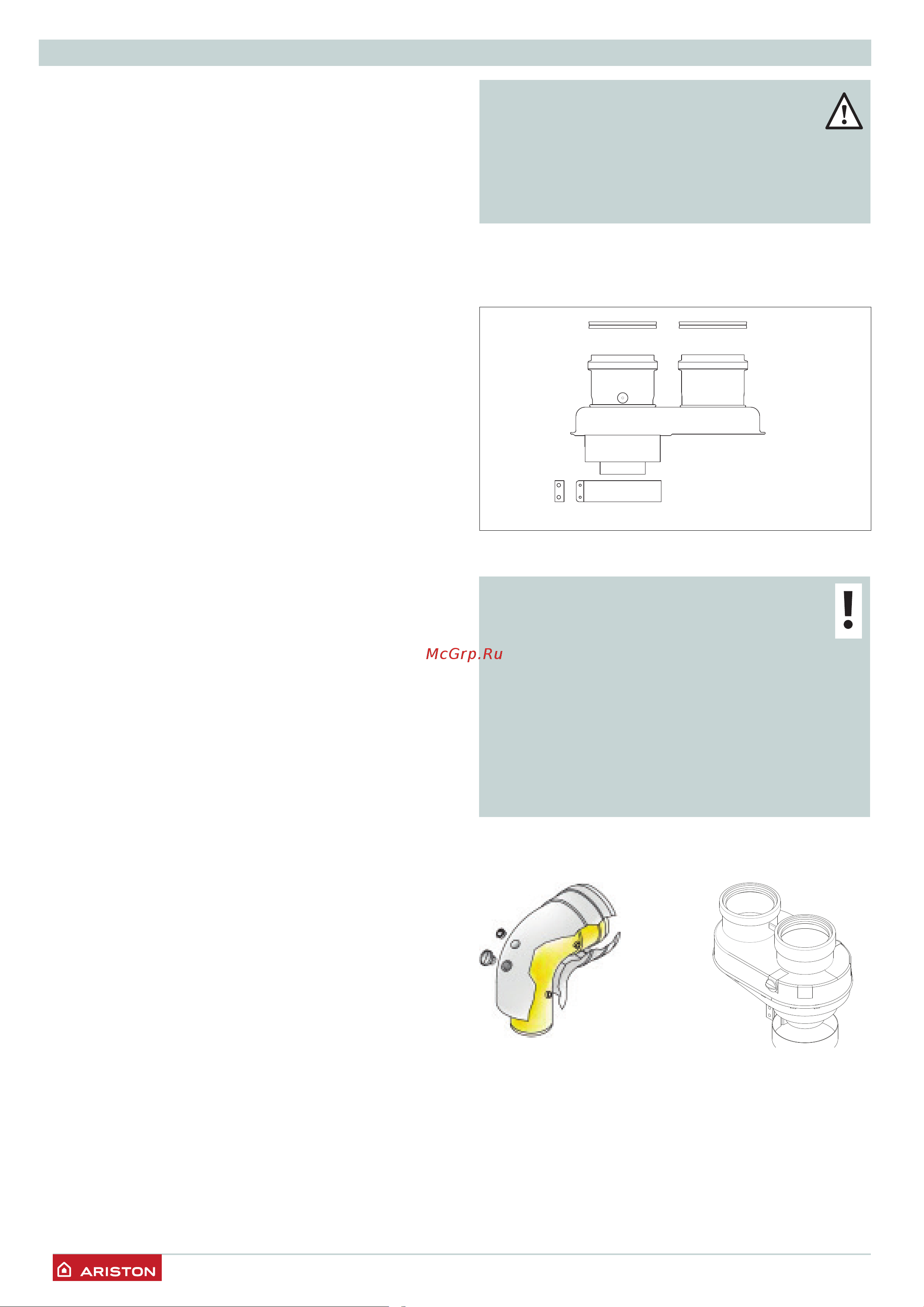

Коаксиальная
система
Раздельная
система
ДЛЯ ПРОВЕДЕНИЯ АНАЛИЗА
КАЧЕСТВА СГОРАНИЯ ТОПЛИВА
ДОЛЖЕН БЫТЬ УСТАНОВЛЕН
АКСЕССУАР С ШТУЦЕРОМ ОТБОРА ПРОБ
ГАЗА (СМ. РИСУНОК НИЖЕ).
БОЛЕЕ ПОДРОБНУЮ ИНФОРМАЦИЮ ОБ
АКСЕССУАРЕ МОЖНО НАЙТИ В КАТАЛОГЕ
“ГАЗОВЫЕ КОТЛЫ И ВОДОНАГРЕВАТЕЛИ”,
РАЗДЕЛ: “АКСЕССУАРЫ
ДЫМОУДАЛЕНИЯ”.
