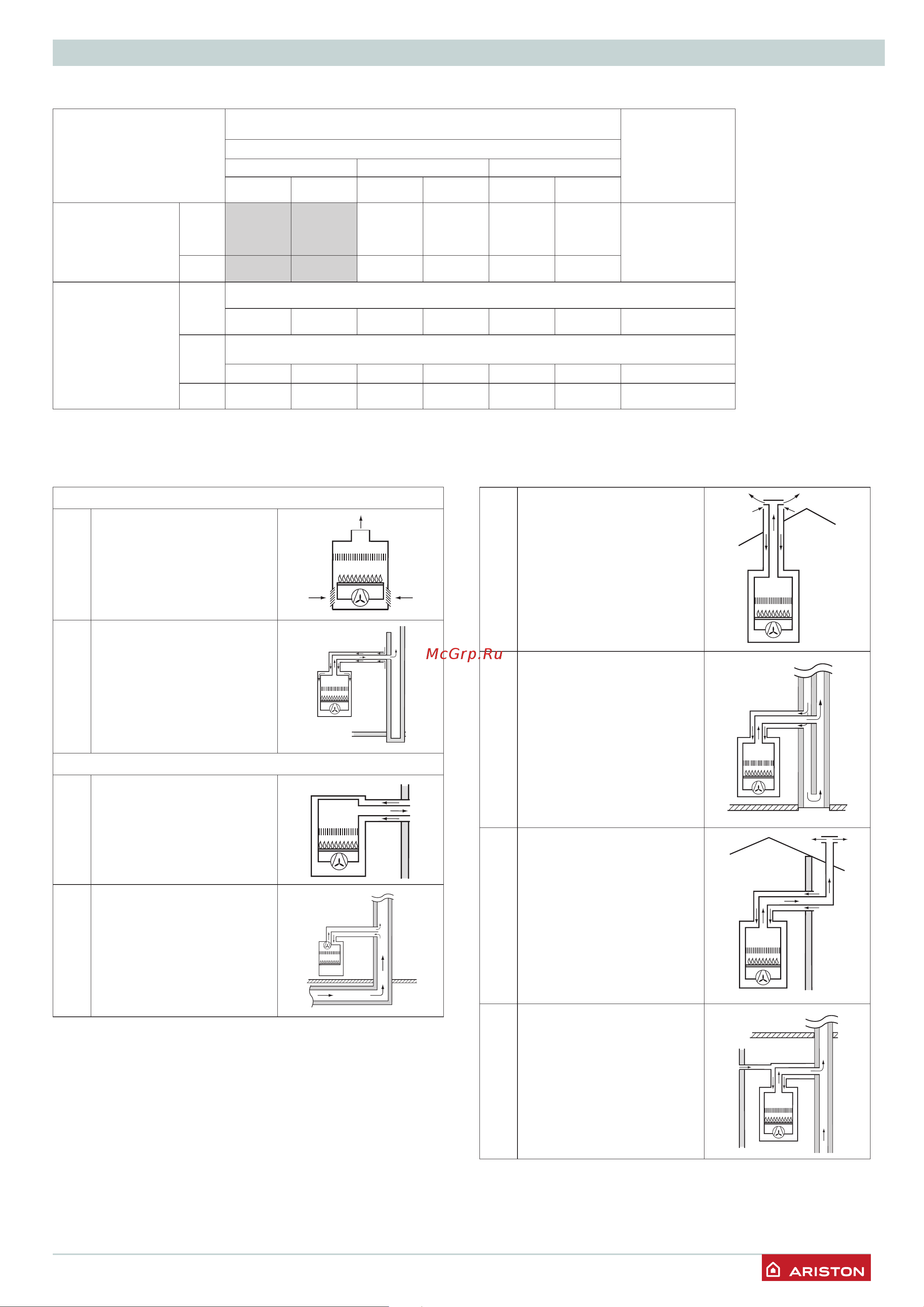

УСТАНОВКА
Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Тип газохода
Максимальная длина дымохода/воздуховода, м
Диаметры труб,
мм
CARES XC 15FF - CARES XC 18 FF - CARES XC 24 FF
Диафрагма
ø 41
Диафрагма
ø 44
Без диафрагмы
MIN MAX MIN MAX MIN MAX
Коаксиальная
система
C12
C32
C42
0,5 0,75 0,75 4
ø 60/100
B32 0,5 0,75 0,75 4
Раздельная
система
C12
C32
C42
S1 = S2
0,5/0,5
5/5 5/5 13/13 13/13 20/20 ø 80/80
C52
C82
S1 + S2
1,5 14 14 30 30 45 ø 80/80
B22 0,5 14 14 30 30 45 ø 80
Типы дымоходов/воздуховодов
B - Подача воздуха из помещения (открытая камера сгорания)
B22
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
B32
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
С - Подача воздуха снаружи (закрытая камера сгорания)
C12
Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
C22
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
??????????????????????
C32
Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
C42
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
C52
Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену
C82
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
