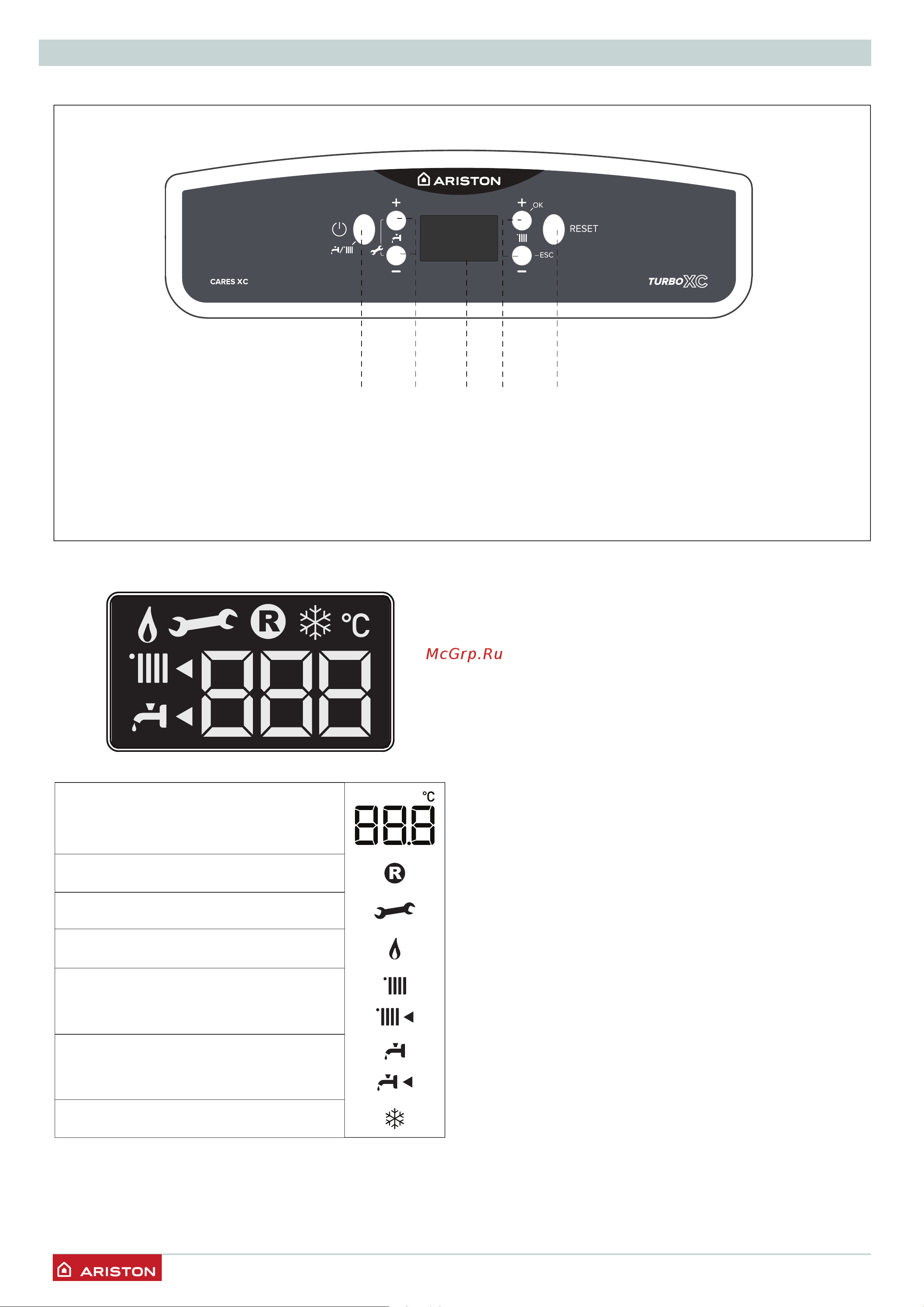

ОПИСАНИЕ КОТЛА
Панель управления
1
2
3 4 5
Дисплей
Цифровые индикаторы:
- состояние котла и уставка температуры (
°C
)
- отображение кодов неисправностей (Err)
- настройки меню
Запрос нажатия кнопки Reset
(блокировка котла)
Необходима техническая помощь
Сигнализация наличия пламени
Настройка режима отопления
Режим отопления активен
Настройки режима ГВС
Режим ГВС активен
Работает функция антизамерзания
Обозначения:
1. кнопка ВКЛ./ВЫКЛ. и выбора режимов “ЗИМА”/”ЛЕТО”
2. Кнопки +/- регулировки температуры ГВС
3. Дисплей
4. Кнопки +/- регулировки температуры отопления
5. Кнопка RESET (сброс)
