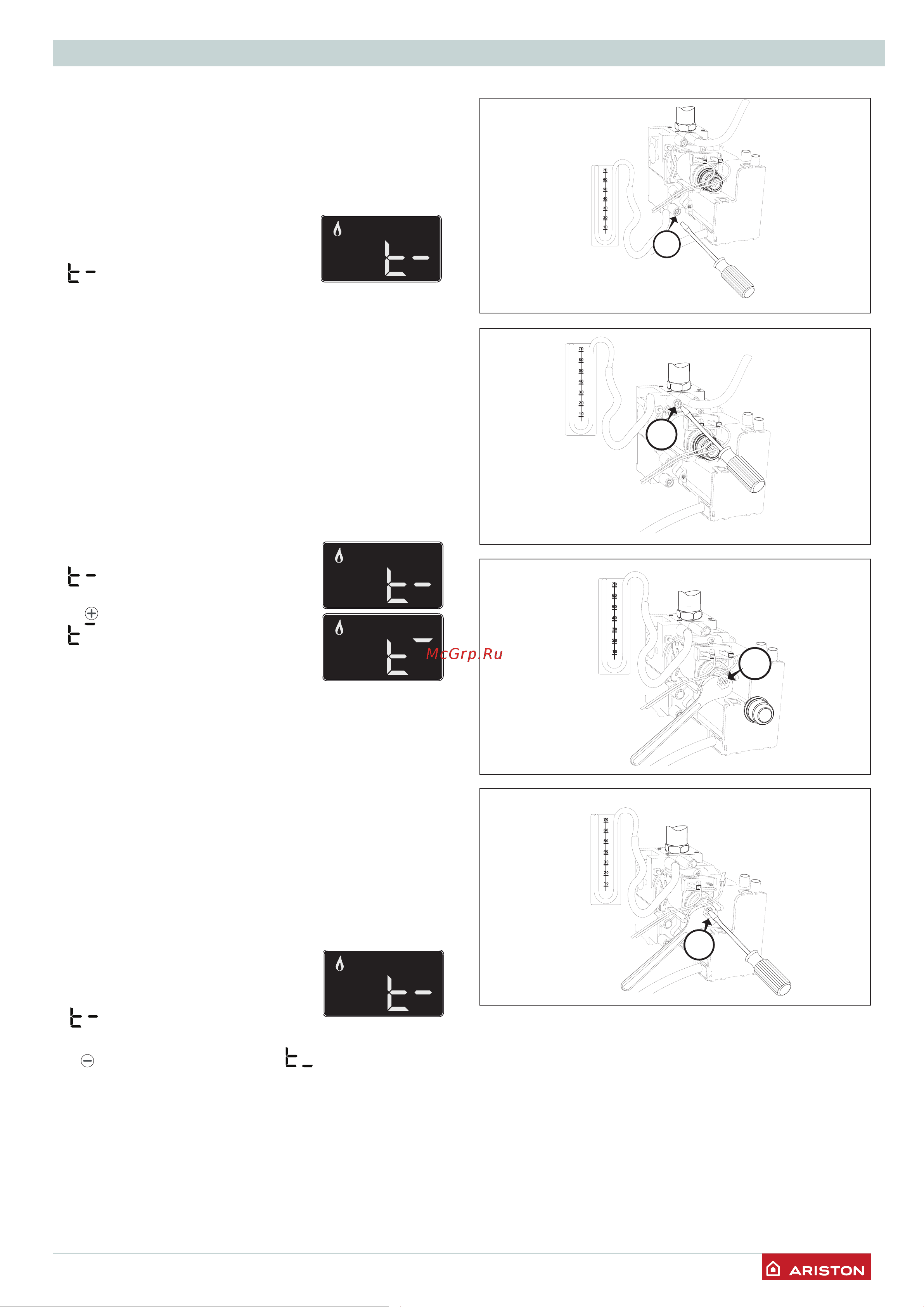

ПУСК В ЭКСПЛУАТАЦИЮ
Проверка параметров газа
Снимите переднюю крышку котла и опустите панель
управления.
Проверка давления на входе
1. Ослабьте винт «1» (рис. a) и вставьте соединительную трубку
манометра в патрубок отбора давления.
2. Запустите котел на максимальной
мощности в режиме «Трубочист»
Нажмите кнопку RESET и удерживайте
10 с, на дисплее появляется надпись
.
Давление газа на входе должно
соответствовать номинальному для
данного типа газа.
3. По окончании проверки затяните винт “1” и убедитесь, что он
затянут плотно.
4. Через 30 мин или при повторном нажатии на кнопку RESET
котел выходит из режима «Трубочист».
1
(a)
2
(b)
4
(d)
(c)
3
Проверка максимальной мощности
1. Для проверки максимальной мощности ослабьте винт «2»
(рис. b) и подключите трубку манометра к штуцеру отбора
давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности, используя
режим “Трубочист”.
Нажмите кнопку RESET и удерживайте
10 с, на дисплее появляется надпись
. Котел работает на максимальной
мощности отопления. Нажмите кнопку
2 на дисплее появляется символ
, котел работает на максимальной
мощности ГВС. Давление газа на входе
должно соответствовать указанному
для данного типа газа в сводной таблице
параметров в зависимости от типа газа. В противном случае
снимите защитный колпачок и выполните регулировку
винтом «3» (рис. c).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Установите на место защитный колпачок регулятора.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» автоматически через
30 мин или немедленно по нажатии кнопки RESET.
Проверка минимальной мощности
1. Для проверки минимальной мощности ослабьте винт «2»
(рис. b) и подключите трубку манометра к штуцеру отбора
давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной
мощности, используя режим “Трубочист”.
Нажмите кнопку RESET и удерживайте
10 с, на дисплее появляется надпись
. Котел работает на максимальной
мощности отопления. Нажмите кнопку
2
на дисплее появляется символ . В этом режиме котел
работает в режиме минимальной мощности.
Отсоедините провод от регулятора давления (модулятора).
Давление газа на входе должно соответствовать указанному
для данного типа газа в сводной таблице параметров в
зависимости от типа газа. В противном случае отрегулируйте
его винтом «4» (рис. d).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Подключите провод к регулятору давления.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» через 30 мин
автоматически, либо немедленно по нажатии кнопки RESET .
