НАСТРОЙКА ПОД РАЗЛИЧНЫЕ ТИПЫ ГАЗА
ЗАМЕНА ЖИКЛЕРОВ

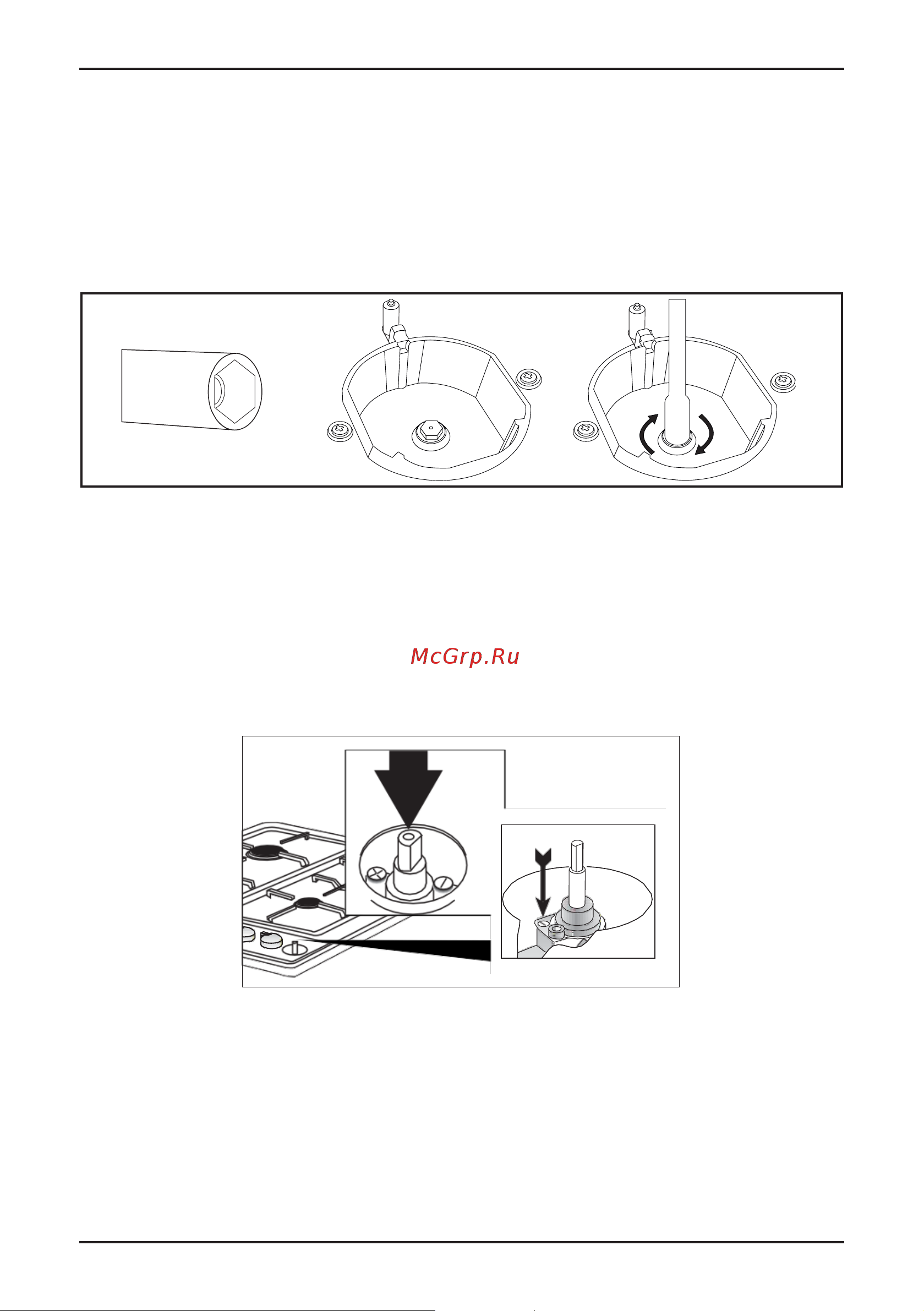

1. Для замены жиклеров потребуется 7 мм торцевой гаечный ключ.
2. Перекройте газовый кран и отключите прибор от электросети. Если варочная панель нагрелась,
подождите пока она остынет.
3. Снимите конфорку вместе с крышкой.
4. Открутите крышку выкрутите жиклер и замените на соответствующий новому типу газа и размеру
конфорки.
35
ПРЕОБРАЗОВАНИЕ ИЗ ПРИРОДНОГО ГАЗА В LPG И ИЗ LPG В
ПРИРОДНЫЙ ГАЗ
1. Отключите газ и электричество от плиты. Если плита является
горячей, подождите, пока она остынет.
2. Для замены инжектора пользуйтесь отверткой в форме, приведенной
на рисунке 4.
3. Выключите конфорку плиты, как указано на рисунке 5 и, сняв
конфорку, обеспечьте различаемость инжектора.
4. Снимите инжектор с помощью отвертки, как указано на Рисунке 6 и
замените на новый.
5. Затем снимите с плиты кнопки управления. Настройте болт
посередине газовых кранов, как показано на рисунке, слегка повернув
отверткой. Для настройки болта регулирования потока пользуйтесь
отверткой соответствующего размера. Для LPG поверните болт по часовой
стрелке. Для природного газа поверните болт один раз против часовой
стрелки. В низкой позиции длина нормального пламени должна быть 6-7
мм. Во время последнего контроля проверьте, горит ли пламя или нет.
Настройка устройства может меняться в зависимости от типа
используемого газового крана.
ЗАЩИТНЫЙ МЕХАНИЗМ ОТКЛЮЧЕНИЯ ГАЗА (FFD)
Для защиты от возможного затухания в
результате переливания жидкости в верхних
конфорках, включается защитный механизм и
немедленно отключает газ.
Рис. 4 Рис. 5 Рис. 6
Рис. 7 Рис. 8
Рис. 9
FFD
RU
РЕГУЛИРОВКА ПЛАМЕНИ
Снимите ручку управления, соответствующую данной конфорке, отрегулируйте положение регули-
ровочного винта, который находится в центре или рядом с газовым краном. Используйте отвертку
подходящего размера.
Для регулировки при использовании баллонного (сжиженного) газа поверните винт регулировки
по часовой стрелке.
Для регулировки при использовании магистрального газа поверните винт (один оборот) регулиров-
ки против часовой стрелки.
14 - ENGLISH
Instructions for installation
Setting the minima
The flame on the small output is regulated in the factory. When the injec-
tors have been replaced or there are special mains pressure conditions, it
may be necessary to regulate the minimum again. The operations neces-
sary to perform this operation are the following:
• light the burner
• turn the knob to the minimum position
• take out the knob (and gasket if there is one)
• using a suitably sized screwdri-
ver turn the regulation screw insi-
de or by the side of the tap shaft
until a small regular flame is
obtained
• put the knob back on and turn it
quickly from the maximum posi-
tion to the minimum position,
checking that the flame does not
go out
• for burners with safety valve make sure that the regulation obtained is
sufficient to maintain heating of the thermocouple. If it is not increase the
minimum.
Regulation of minimum for LPG
To regulate the minimum for LPG, completely tighten (clockwise) the screw
inside or next to the gas tap pin.
The operations described above can easily be performed whatever the
positioning or fastening of the hob to the cabinet.
THE BURNERS REQUIRE NO REGULATION OF THE PRIMARY AIR.
ВНИМАНИЕ! В НИЖНЕМ ПОЛОЖЕНИИ ВИНТА ВЫСОТА ПЛАМЕНИ ДОЛЖНА СОСТАВ-
ЛЯТЬ 6
-
7 ММ.
ВНИМАНИЕ! ПО ОКОНЧАНИИ ЗАМЕНЫ/РЕГУЛИРОВКИ ЖИКЛЕРОВ, ПРОВЕРЬТЕ,
КОРРЕКТНУЮ РАБОТУ КОНФОРКИ.
ВНИМАНИЕ! РЕГУЛИРОВКА ПРИБОРА МОЖЕТ МЕНЯТЬСЯ В ЗАВИСИМОСТИ ОТ ТИПА
ИСПОЛЬЗУЕМОГО ГАЗОВОГО КРАНА.
