9
МОНТАЖ ВАРОЧНОЙ ПОВЕРХНОСТИ
Прибор предназначен для встраивания в мебель, поставляемую от сторонних поставщиков, при
условии соблюдения правил установки, описанных ниже. Оборудование должно быть установлено
правильно в соответствии с действующими стандартами. Материалы, окружающие варочную по-
верхность, должны выдерживать нагрев до 150°С.
Любые действия по установке оборудования нужно проводить, отключив поверхность от газовой
магистрали и электросети.
Если над прибором планируется устанавливать вытяжку, соблюдайте мин. расстояние между вароч-
ной поверхностью и нижним краем вытяжки. Это расстояние составляет не менее 750 мм.

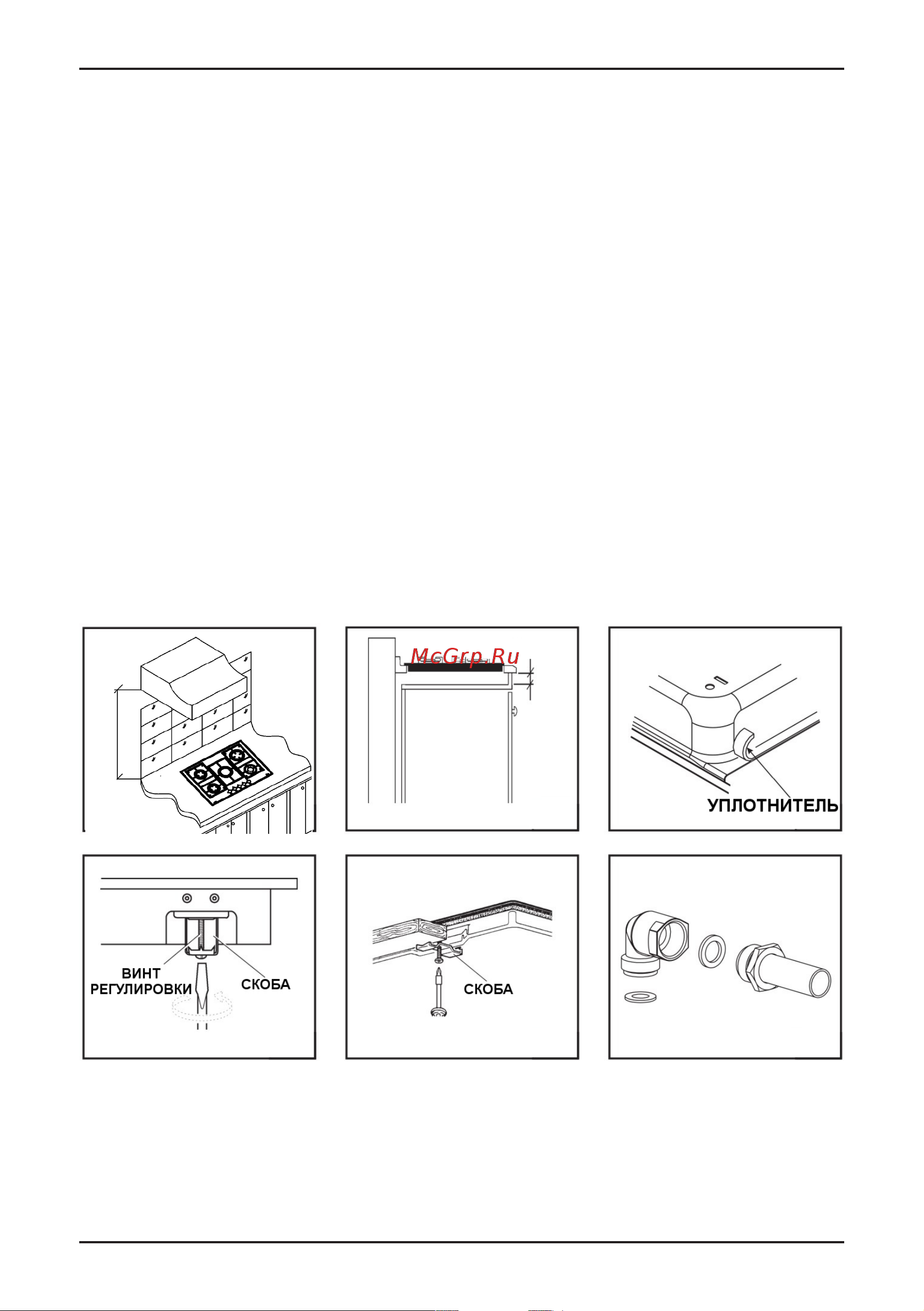

ДЕЙСТВИЯ ПРИ МОНТАЖЕ:
1. Отсоедините от панели все адаптеры, решетки, конфорки и крышки.
2. Переверните прибор панелью управления вниз и положите на мягкую поверхность.
3. Проложите по периметру прибора уплотнитель, поставляемый в комплекте, на углах прибора
уплотнителя должно быть больше, чем на остальном периметре.
4. Переверните прибор в нормальное положение, выровните по вырезу столешницы и установите
прибор.
5. Закрепите варочную поверхность на столешнице при помощи скоб и шурупов, поставляемых
в комплекте.
6. В случае если установка духового шкафа не предусмотрена и есть свободный доступ к нижней
части варочной поверхности, то в данном случае необходимо использовать пожаробезопасную
панель, расстояние между прибором и панелью должно составлять минимум 50 мм.
7. Если прибор устанавливается в непосредственной близости от стены, минимальное расстояние
между стеной и прибором должно составлять минимум 50 мм.
ВНИМАНИЕ! РАЗМЕРЫ ПРИБОРА МОГУТ ОТЛИЧАТЬСЯ В ЗАВИСИМОСТИ ОТ МОДЕ-
ЛИ. В СВЯЗИ С ЭТИМ, РАЗМЕР НИШИ МОЖЕТ ИМЕТЬ ДРУГИЕ РАЗМЕРЫ.
мин. 50 мм
6
ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ
УСТАНОВЩИКОВ
Установка, регулировка и техническое
обслуживание прибора должны выполняться
только квалифицированными
специалистами. При установке прибора
необходимо соблюдать действующее
законодательство и инструкции
производителя.
Производитель не несет ответственность
за ущерб людям, животным или имуществу,
который может быть нанесен вследствие
неправильной установки прибора.
Устройства безопасности или
автоматической регулировки в течение
срока службы системы могут быть
модифицированы только производителем
или авторизованным дилером.
3) ВСТРАИВАНИЕ ВАРОЧНОЙ
ПОВЕРХНОСТИ
После снятия наружной упаковки и внутренних
упаковочных элементов для подвижных деталей
проверьте внешний вид и комплектность прибора. В
случае сомнений не пользуйтесь прибором. Для
решения вопросов по претензиям обратитесь в
торгующую организацию.
Детали упаковки (картон, пластиковые мешки,
пенопласт и т. д.) не следует оставлять в
местах доступных для детей, поскольку они
представляют собой потенциальный источник
опасности.
На поверхности рабочего стола следует сделать
прямоугольное отверстие для встраивания варочной
поверхности, размеры которого приведены на рис. 7.
Предварительно следует проверить соответствие
минимальных допусков между поверхностью, боковой
и задней стенками. Подвесные полки или вытяжки
следует устанавливать на высоте не менее 760 см от
поверхности прибора (см. рис. 7 и 8).
В соответствии с действующими нормами
газовой безопасности полностью газовые и
комбинированные приборы относятся к 3 классу
и на них распространяются все нормы
безопасности, предусмотренные для этих
приборов.
РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ
РАБОЧЕЙ ПОВЕРХНОСТИ (мм)
ВАЖНО!
Работы по установке или регулировке
варочной панели под использование
других газов должны выполняться
КВАЛИФИЦИРОВАННЫМ
УСТАНОВЩИКОМ: невыполнение этого
требования влечет за собой потерю
гарантии.
A B C D E
4F (61) 553 473 63.5 63.5 63.5 min.
5F (70) 553 473 63.5 63.5 173.5 min.
РИС. 7
РИС. 8
750 мм
