ТАБЛИЦА ХАРАКТЕРИСТИК КОНФОРОК И ЖИКЛЕРОВ
Конфорка
(мм)
Про-
пускная
способ-
ность
1/100 мм
Тепловая мощность
(кВт)*
Сжиженный газ Природный газ
Номиналь-
ная
Минималь-
ная
Выход
(г/ч)
G30 / G31
Жиклер
1/100 мм
Выход
(л/ч)
G20
Жиклер
1/100 мм
Быстрая
(Ø = 100)
44 2.80 0.80 204 / 200 85 264 115
Средняя
(Ø = 75)
34 1.70 0.60 124 / 121 65 166 97
Вспомога-
тельная
(Ø = 55)
29 0.95
0.40
70 / 68 50
91 72
ВОК-
конфорка
(Ø = 132)
64 3.1 1.45 226 / 221 90 278 130
Номинальное давление подачи
(мбар) (1 мбар =~ 10.197 мм H
2
O)
G30 = 28 - 30
G31 = 37
G20 = 20
(*) = С сухим газом и с большей теплотворной способностью (Hs ) при температуре 15°C и 1013,26 мбар

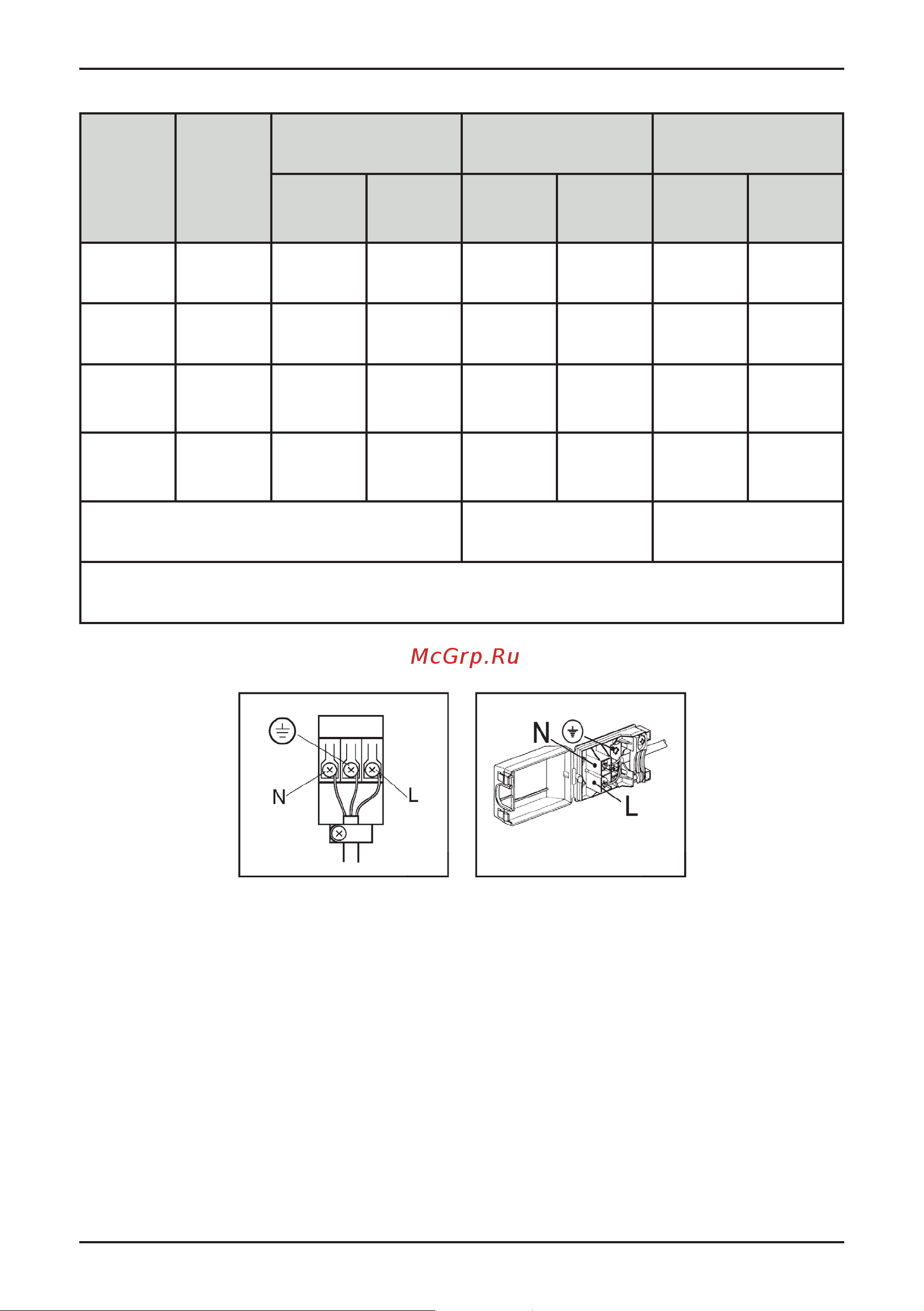

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Перед подключением прибора к электросети убедитесь в том, что все переключатели переведе-
ны в положение «выключено».
Для прибора необходим однофазный переменный ток 220-240 В-50/60 Гц. Для подключения
используйте гибкий кабель. Убедитесь, что используемые разъемные соединения, линии и кабель
поддерживают требуемую электрическую нагрузку.
Электробезопасность прибора обеспечивается только в случае правильного подключе-
ния к системе, имеющей надежное заземление в соответствии с действующими законодатель-
ными стандартами.
При постоянном подключении к электросети применяйте двухполюсный выключатель, рассчи-
танный на соответствующую нагрузку с зазором минимум 3 мм для каждого контакта, в соот-
ветствии с действующими законодательными нормативами.
В некоторых моделях гибкий кабель поставляется без вилки. Используемая вилка должна соот-
ветствовать электрической нагрузке изделия и действующим нормативным положениям.
Специалист по установке должен убедиться, что электрическая розетка подходит для питания
соответствующего прибора, как указано на табличке с серийным номером.
