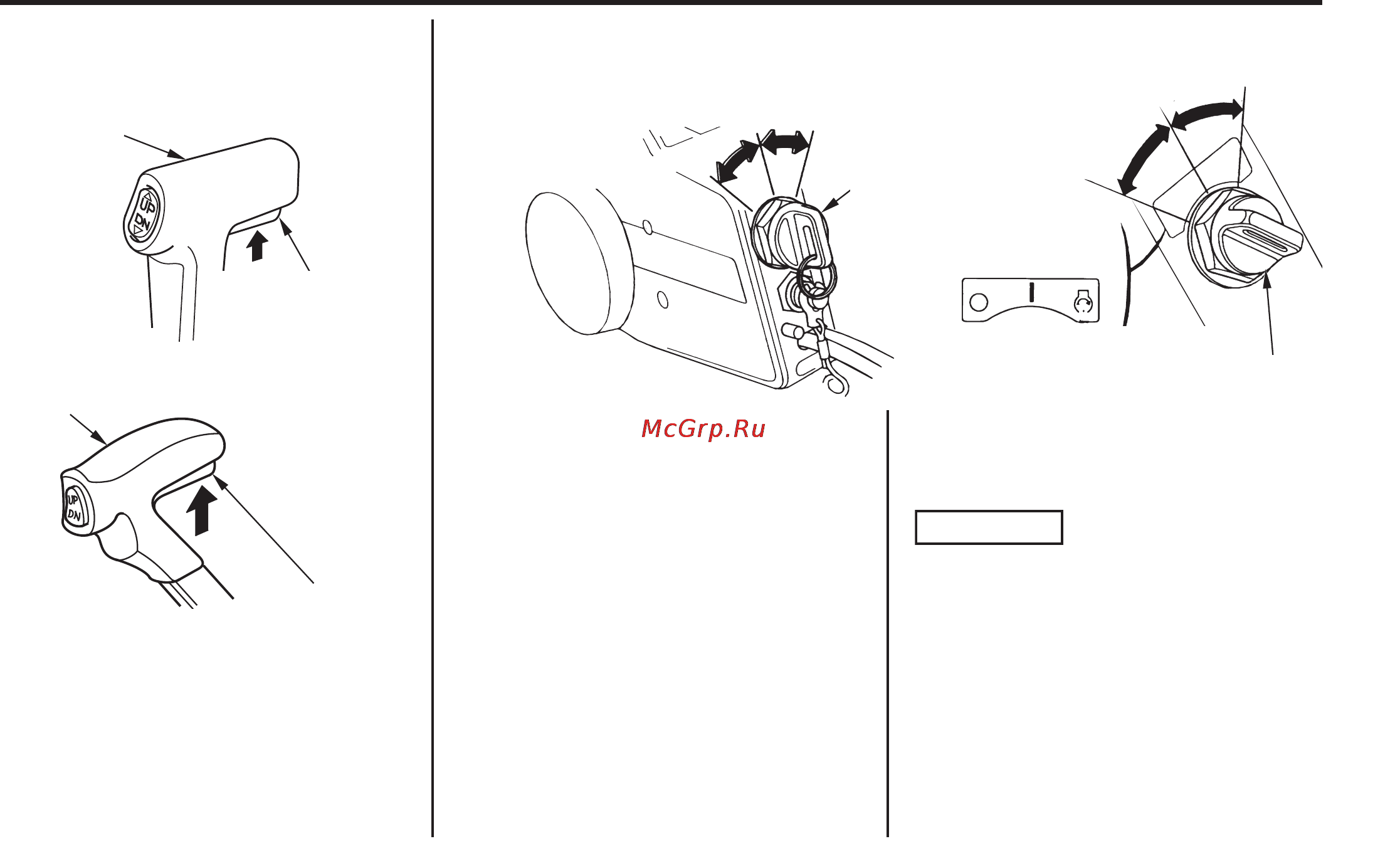

Кнопка фиксатора рычага в
нейтральном положении
(Модификация Rl)
(Модификация R2)
Кнопка фиксатора рычага в нейтральном
положении предназначена для
предотвращения случайного
перемещения рычага.
Для перемещения рычага
дистанционного управления необходимо
одновременно нажимать на кнопку
фиксатора.
Выключатель зажигания
(Модификация Rl)
Блок дистанционного управления
оснащен замком зажигания
автомобильного типа. На блоке,
монтируемый сбоку, (Модификация Rl)
замок зажигания располагается с вашей
стороны рядом с блоком дистанционного
управления. Для модификаций R2
(монтируемой в панели приборов) и R3
(монтируемой на верхней части панели
приборов), замок зажигания
располагается в центральной части
панели приборов. Положения ключа
зажигания:
ПУСК ДВИГАТЕЛЯ (СТАРТЕР):
для пуска двигателя стартером.
ЗАЖИГАНИЕ ВКЛЮЧЕНО:
для обеспечения работы двигателя после
запуска.
(Модификация R2, R3)
ЗАЖИГАНИЕ ВЫКЛЮЧЕНО:
для остановки двигателя (ЗАЖИГАНИЕ
ВЫКЛЮЧЕНО).
Не оставляйте замок зажигания в
положении ЗАЖИГАНИЕ ВКЛЮЧЕНО
при неработающем двигателе. Это
приведет к разряду аккумуляторной
батареи.
ПРИМЕЧАНИЕ:
Стартер не начнет работать, если рычаг
управления находится в положении,
отличном от нейтрального, и при
отсутствии скобы в выключателе
аварийной остановки двигателя.
ВНИМАНИЕ
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНОXИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
17
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ФИКСАТОР РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
ВЫКЛЮЧЕН
ВЫКЛЮЧЕН
ВЫКЛЮЧЕН
ВКЛЮЧЕН
ВКЛЮЧЕН
ВКЛЮЧЕН
ПУСК ДВИГАТЕЛЯ
(СТАРТЕР)
ПУСК ДВИГАТЕЛЯ
(СТАРТЕР)
ПУСК ДВИГАТЕЛЯ
(СТАРТЕР)
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
