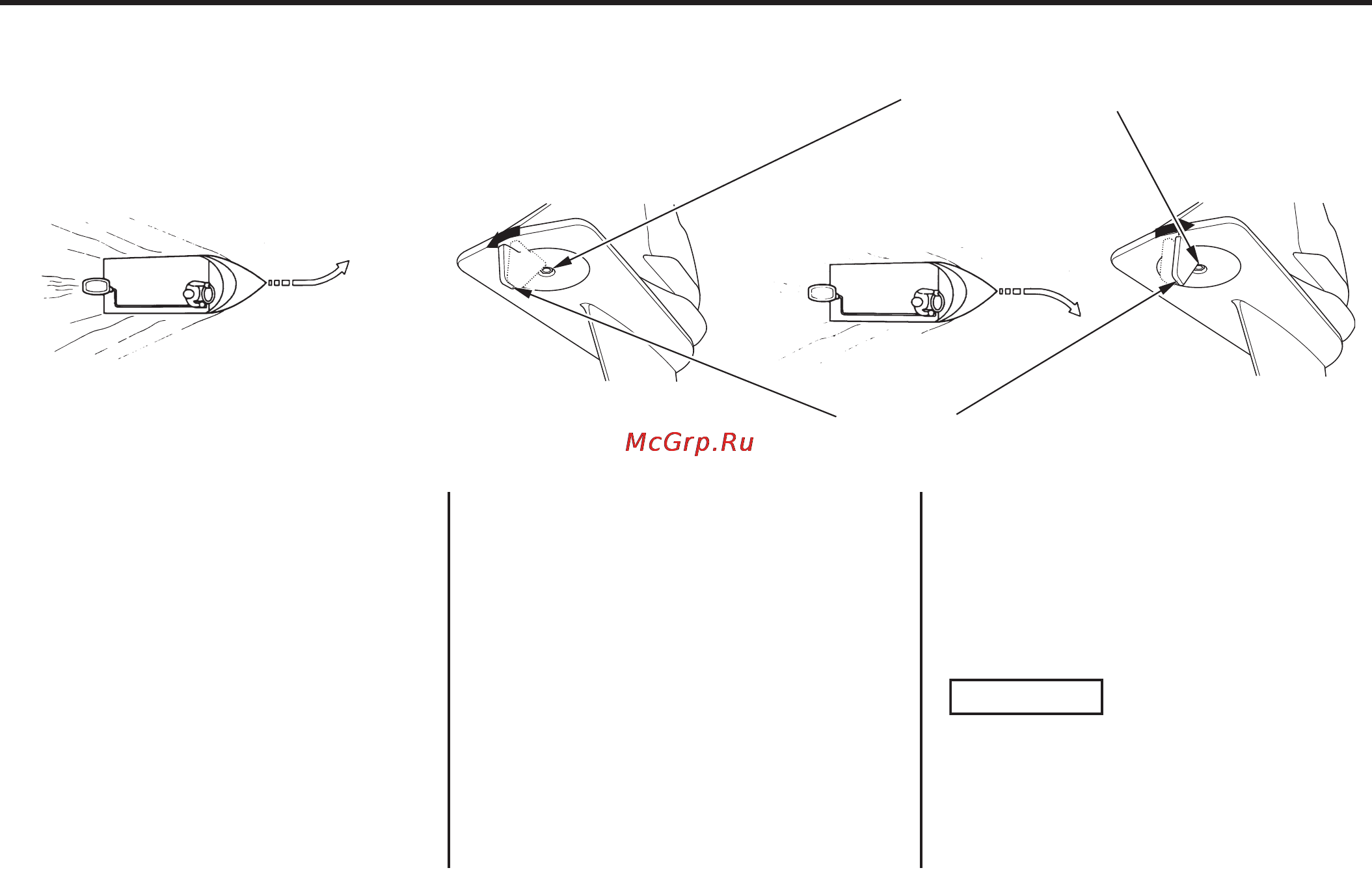

Регулировка триммера
Триммер предназначен для компенсации
поворачивания лодки из$за вращения
гребного винта. Если при совершении
поворота на высокой скорости
чувствуется различие усилий при
повороте вправо и влево, необходимо
произвести регулировку триммера,
добившись, чтобы усилия поворота были
одинаковыми. Равномерно распределите
нагрузку по лодке,
и на полной скорости начните движение
прямо. Оцените усилие, прилагаемое
к румпелю, при совершении плавного
поворота вправо и влево.
Если для поворота влево требуется
приложить меньшее усилие, чем при
повороте вправо:
Отпустите крепежный болт триммера
и поверните триммер, так чтобы его
задняя кромка сместилась влево.
Затяните крепежный болт.
Если для поворота вправо требуется
приложить меньшее усилие, чем при
повороте влево:
Отпустите крепежный болт триммера
и поверните триммер, так чтобы его
задняя кромка сместилась вправо.
Затяните крепежный болт.
Перемещайте триммер на небольшие
расстояния и после каждой
регулировочной операции производите
ходовые испытания. Неправильная
регулировка триммера может привести к
ухудшению управляемости.
Окраска анодов или нанесение на них
другого защитного покрытия
приведет к коррозионным
повреждениям подвесного мотора.
ВНИМАНИЕ
ЭКСПЛУАТАЦИЯ ПОДВЕСНОГО МОТОРА
66
ВЛЕВО
КРЕПЕЖНЫЙ БОЛТ
ТРИММЕР
ВПРАВО
