< Проверка состояния топливного
фильтра >
1. Снимите кожух двигателя
(см. стр. 38 ).
2. Проверьте наличие воды и забитость
топливного фильтра через прозрачный
корпус фильтра$отстойника.
< Замена >
1. Снимите хомут с кронштейна фильтра,
а потом с фильтра$отстойника.
ПРИМЕЧАНИЕ:
Перед тем как снимать топливный
фильтр, установите на оба
топливопровода фиксирующиеся
зажимы, для того избежать пролива
бензина.
2. Вывинтите три винта и отделите
крышку фильтра отстойника
от корпуса.
3. Тщательно очистите крышку фильтра
отстойника, замените фильтрующий
элемент.
4. Соберите топливный фильтр$
отстойник.
МОМЕНТ ЗАТЯЖКИ ФИЛЬТРАX
ОТСТОЙНИКА:
3,4 Н•м
5. Установите фильтр на место.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
88

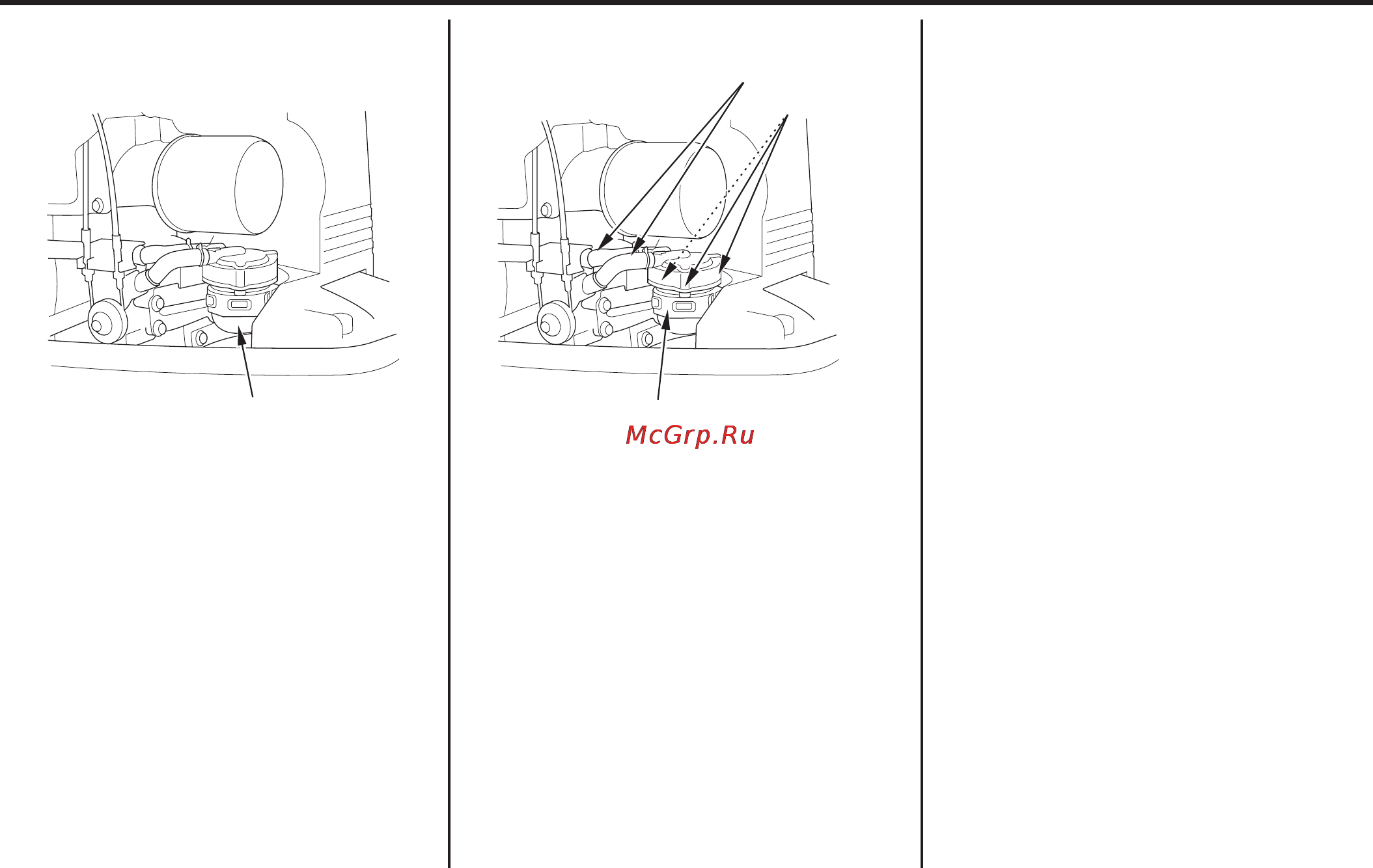

ТОПЛИВОПРОВОДЫ
ВИНТ (3)
ХОМУТ
ТОПЛИВНЫЙ ФИЛЬТР
(внутри крышки фильтра
отстойника)
