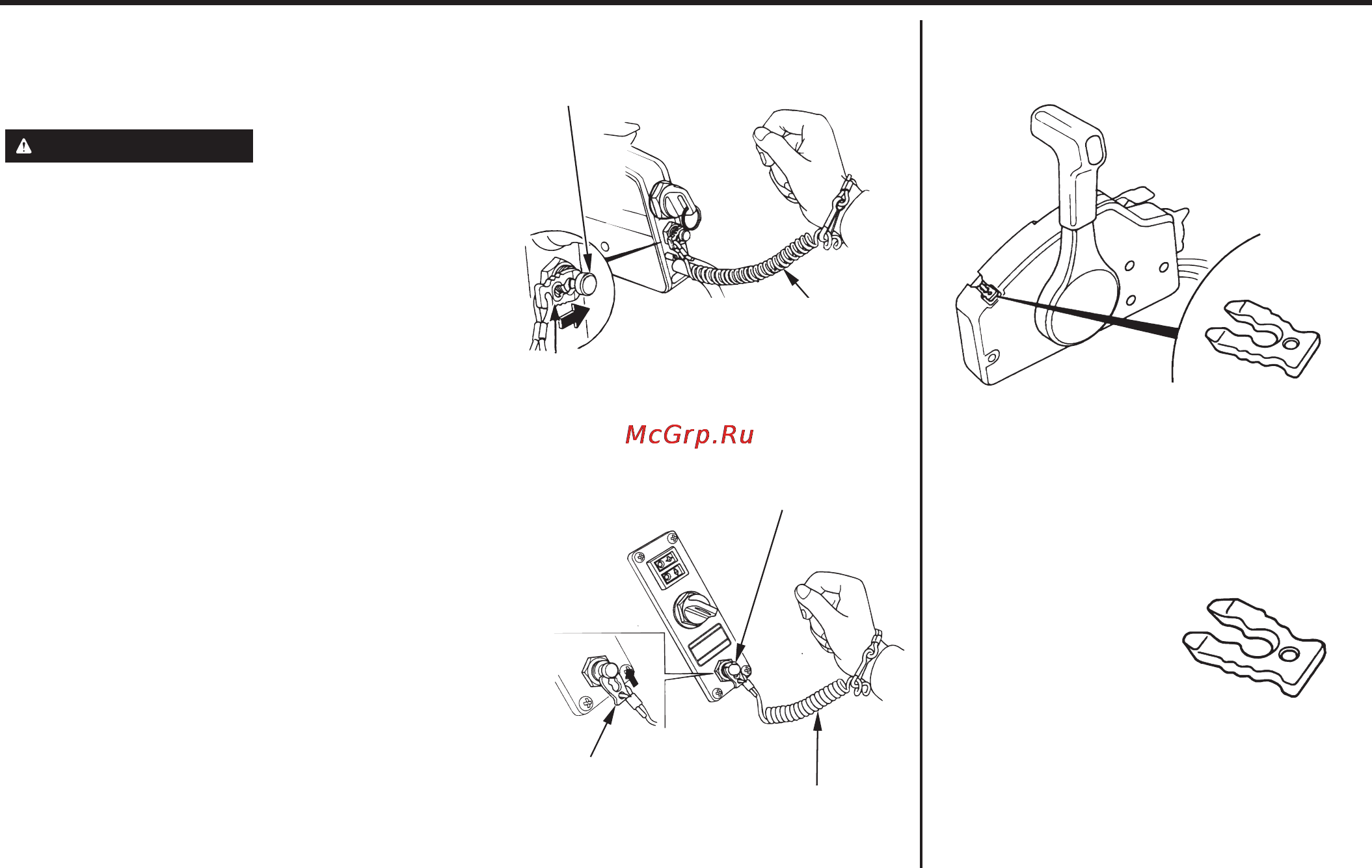

Конец линя аварийной остановки
двигателя должен быть надежно
прикреплен к запястью судоводителя.
Если линь аварийной остановки
двигателя не будет присоединен
должным образом, то, например,
при падении судоводителя за борт и
невозможности управлять подвесным
мотором, лодка полностью выйдет
изXпод контроля.
ПРЕДУПРЕЖДЕНИЕ
(Модификация Rl)
(Модификация R2, R3)
Запасная скоба выключателя
аварийной остановки двигателя
(Модификация Rl)
Запасная скоба выключателя аварийной
остановки двигателя находится в гнезде
на блоке дистанционного управления
(Модификация R2, R3)
Запасная скоба выключателя аварийной
остановки двигателя находится
в инструментальной сумке.
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНОXИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
25
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
ЛИНЬ ВЫКЛЮЧАТЕЛЯ
АВАРИЙНОЙ ОСТАНОВКИ
ДВИГАТЕЛЯ
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
ЛИНЬ ВЫКЛЮЧАТЕЛЯ
АВАРИЙНОЙ ОСТАНОВКИ
ДВИГАТЕЛЯ
СКОБА ВЫКЛЮЧАТЕЛЯ
АВАРИЙНОЙ ОСТАНОВКИ
ДВИГАТЕЛЯ
СКОБА ВЫКЛЮЧАТЕЛЯ
АВАРИЙНОЙ ОСТАНОВКИ
ДВИГАТЕЛЯ
ЗАПАСНАЯ СКОБА
ВЫКЛЮЧАТЕЛЯ АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
ЗАПАСНАЯ СКОБА
ВЫКЛЮЧАТЕЛЯ АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
