ИНСТРУКЦИЯ ПО СБОРКЕ

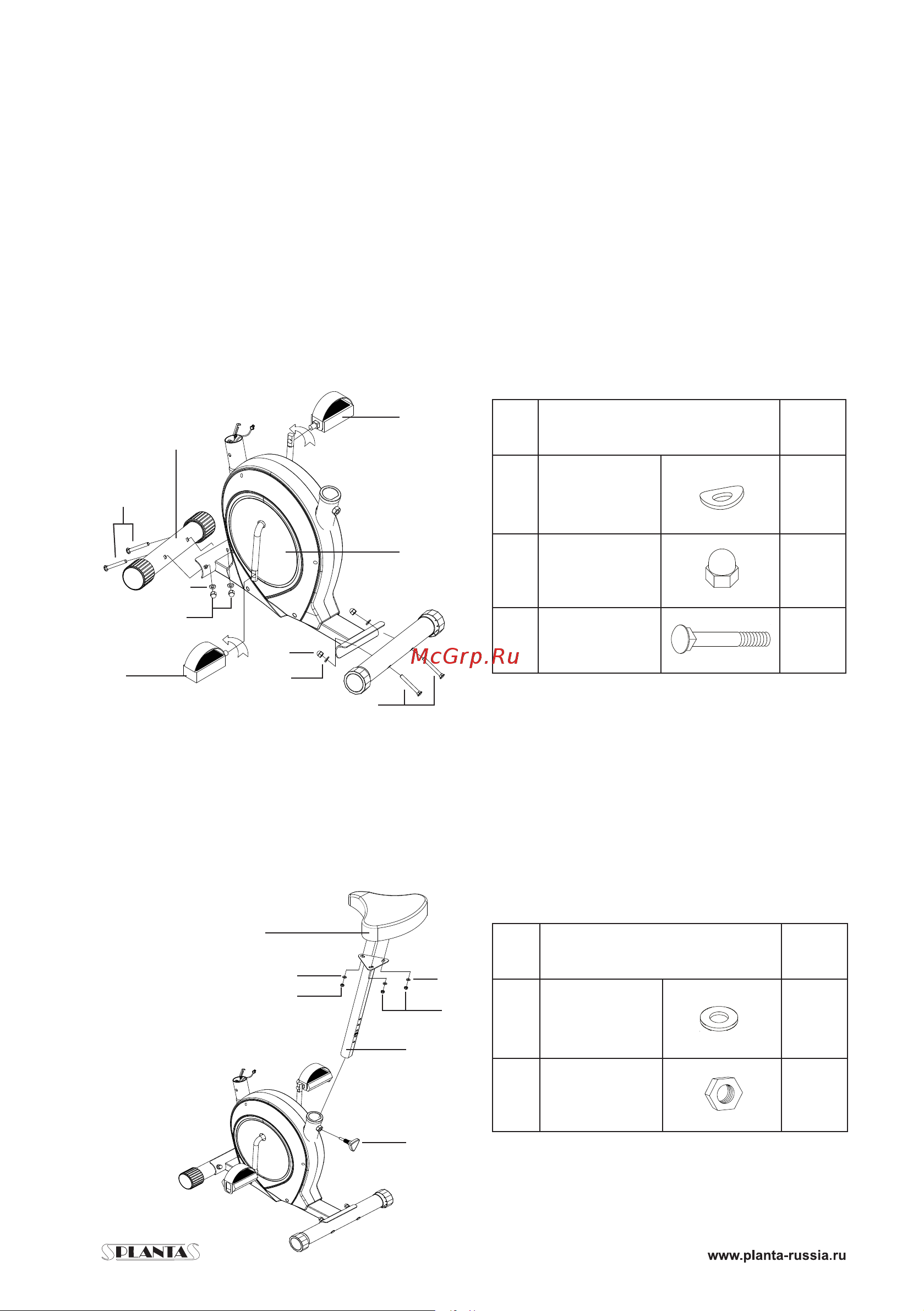

ШАГ 1:

Прикрепите передний стабилизатор (2) к основной раме (1), зафиксировав его

с помощью 2-х изогнутых шайб M8 (17), 2-х гаек M8 (16) и 2-х болтов M8 (15). После

чего прикрепите задний стабилизатор (3) к основной раме (1), фиксируя его тем

же способом.

Педали (7L и 7R) обозначены «L» и «R» – слева и справа. Соедините их с соответ-

ствующими рычагами – левым и правым, выходящим по центру из основной рамы

(1). Обратите внимание, что правая педаль с маркировкой «R» должна быть закру-

чена по часовой стрелке, а левая педаль с маркировкой «L» — против часовой

стрелки.

ШАГ 2:

Установите седло (8) на основную стойку (9), затяните болты на седле с помощью

плоских шайб (19) и нейлоновых гаек (18). Вставьте стойку седла (9) в основную

раму (1) и выровняйте отверстия. Закрепите седло в нужном положении с помо-

щью рукоятки регулировки седла (10). Нужная высота сиденья может быть отрегу-

лирована после того, как велотренажер будет полностью собран.

№ Описание

Кол-

во

17.

Изогнутая

шайба D8

16.

Гайка М8

15.

Болт М8*60

№ Описание

Кол-

во

19.

Плоская

шайба D8

18.

Нейлоновая

гайка- М8
