71
INSTALAREA

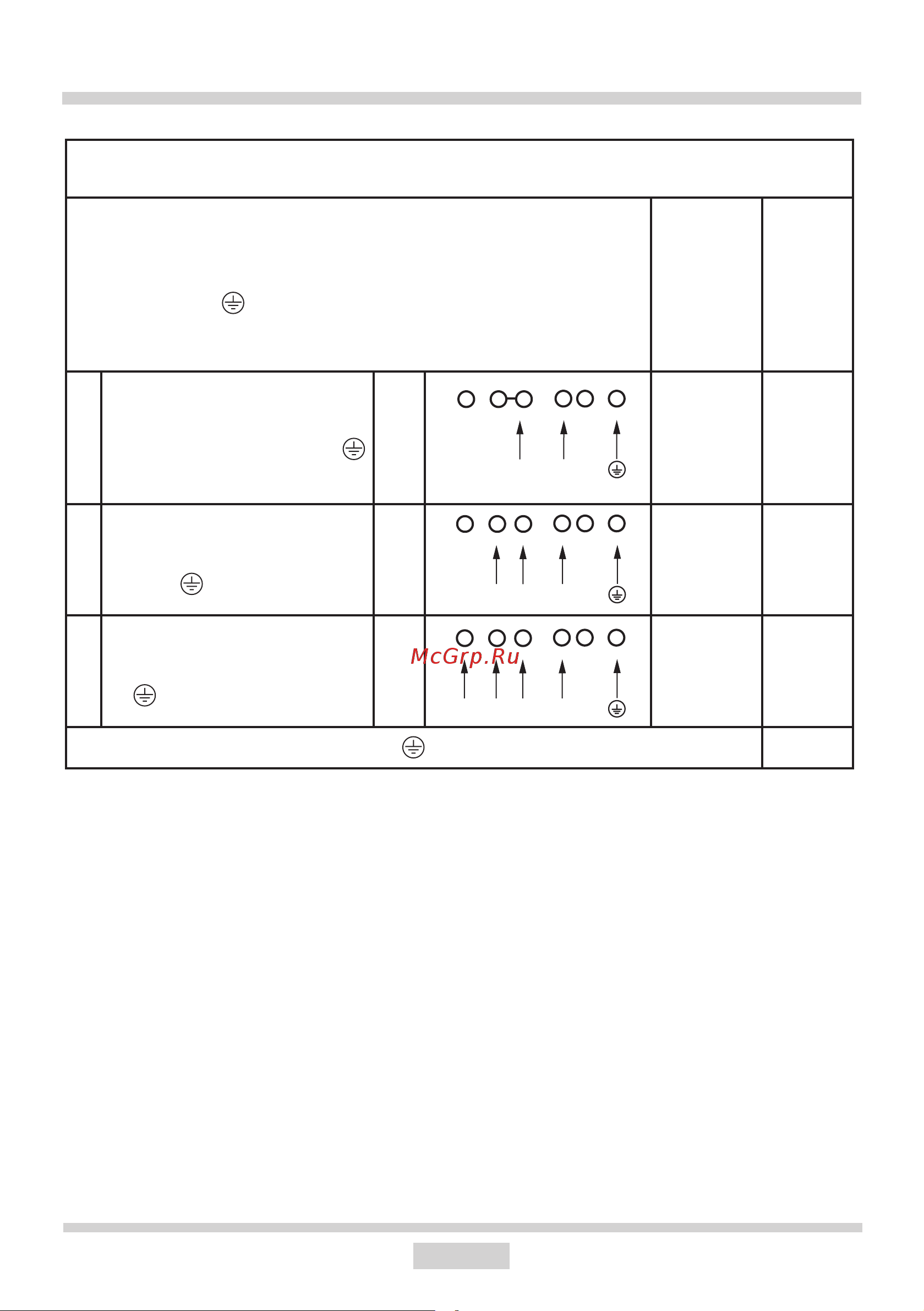

SCHEMA CONEXIUNILOR POSIBILE
Atenţie! Tensiune elemente încălzire 230V
Atenţie! În cazul ecărei dintre conexiuni cablul de protecţie trebuie să e
conectat cu clema .
Tip /
secţiunea
transversa-
lă a cablului
Sigu-
ranţă de
protecţie
1 Pentru reţeaua de 230 V conectaţi
o fază cu cablul neutru, puntea
leagă bornele L1, L2, cablul neu-
tru cu N, cablul de protecţie cu
1N~
HO5VV-FG
3X 4 mm
2
min.30 A
2* Pentru reţeaua 230/400V co-
nectaţi două faze cu cablul neutru,
cablul neutru cu N, cablul de pro-
tecţie cu
2N~
HO5VV-FG
4X2,5mm
2
min.16 A
3* Pentru reţeaua 230/400V conec-
taţi trei faze cu cablul neutru, cablul
neutru cu N, cablul de protecţie
cu
3N~ HO5VV-FG
5X1,5mm
2
min.16 A
L1=R, L2=S, L3=T, N= clemă cablu neutru, = clemă cablu de protecţie
* În cazul unei instalaţii cu 3 faze 230/400V în casă, cablul rămas trebuie conectat la
regleta:L3, care nu este conectată la instalaţia externă a plitei.
* Regletele N-N sunt conectate în interior, nu trebuie realizată nici o punte între ele
L1
N
L1L2
N
L1L2
N
L3
