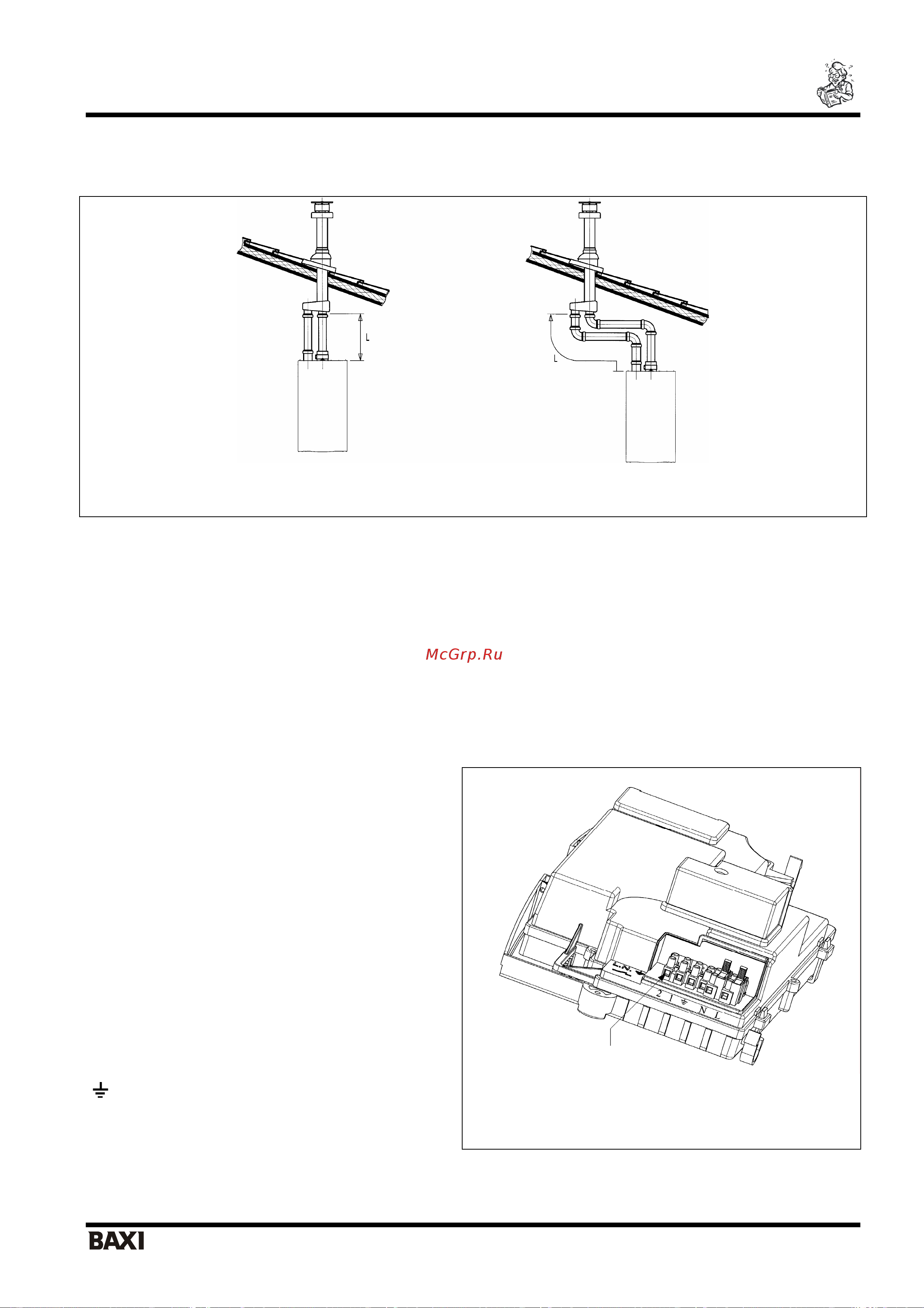

![Baxi LUNA-3 310 Fi (НС-1142982) [16/35] Подключение к электропитанию](/views2/2027082/page16/bg10.png)
Luna 3 Comfort руководство для технического персонала
16 газовые настенные котлы
15.6 Варианты дымоотводящей системы по раздельным трубам с
вертикальными наконечниками
Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в
месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.
16. Подключение к электропитанию
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с
заземлением. Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением
3x0.75 мм
2
и максимальным диаметром
8мм.
…доступ к клеммной колодке
электропитания М1.
• двухполюсным выключателем отключите подачу
питания к котлу;
• отвинтите два винта, крепящих панель управления
к котлу;
• поверните панель управления;
• для доступа к контактам снимите крышку (рис.10).
В клеммную колодку встроены плавкие
предохранители на 2А (для их проверки или замены
выньте черный держатель предохранителя).
Внимание: убедитесь в соблюдении
правильной
полярности L (фаза) – N (нейтраль).
Обозначение клемм:
(L) = фаза, коричневый провод
() = нейтраль, голубой провод
(
) = земля, желто-зеленый
(1) и (2) = клеммы подключения комнатного термостата
Рис.10
Предупреждение: Если котел подключен непосредственно к системе теплых полов, необходимо установить
защитный предохранительный термостат.
Lmax = 15 м 240 Fi - 1.240 Fi
Lmax = 12 м 280 Fi - 310 Fi - 1.310 Fi
Lmax = 14 м 240 Fi - 1.240 Fi
Lmax = 12 м 280 Fi - 310 Fi - 1.310 Fi
клеммная колодка М1
