Baxi LUNA-3 310 Fi (НС-1142982) [17/35] Подсоединение комнатного термостата

Luna 3 Comfort руководство для технического персонала

17 газовые настенные котлы

•

•

подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2) и снимите перемычку.

Для перевода котла на другой тип газа необходимо выполнить следующие операции:

• Открыть и снять переднюю панель котла.

• Заменить

с использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже

таблицу 1 для нужного типа газа.

• Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в

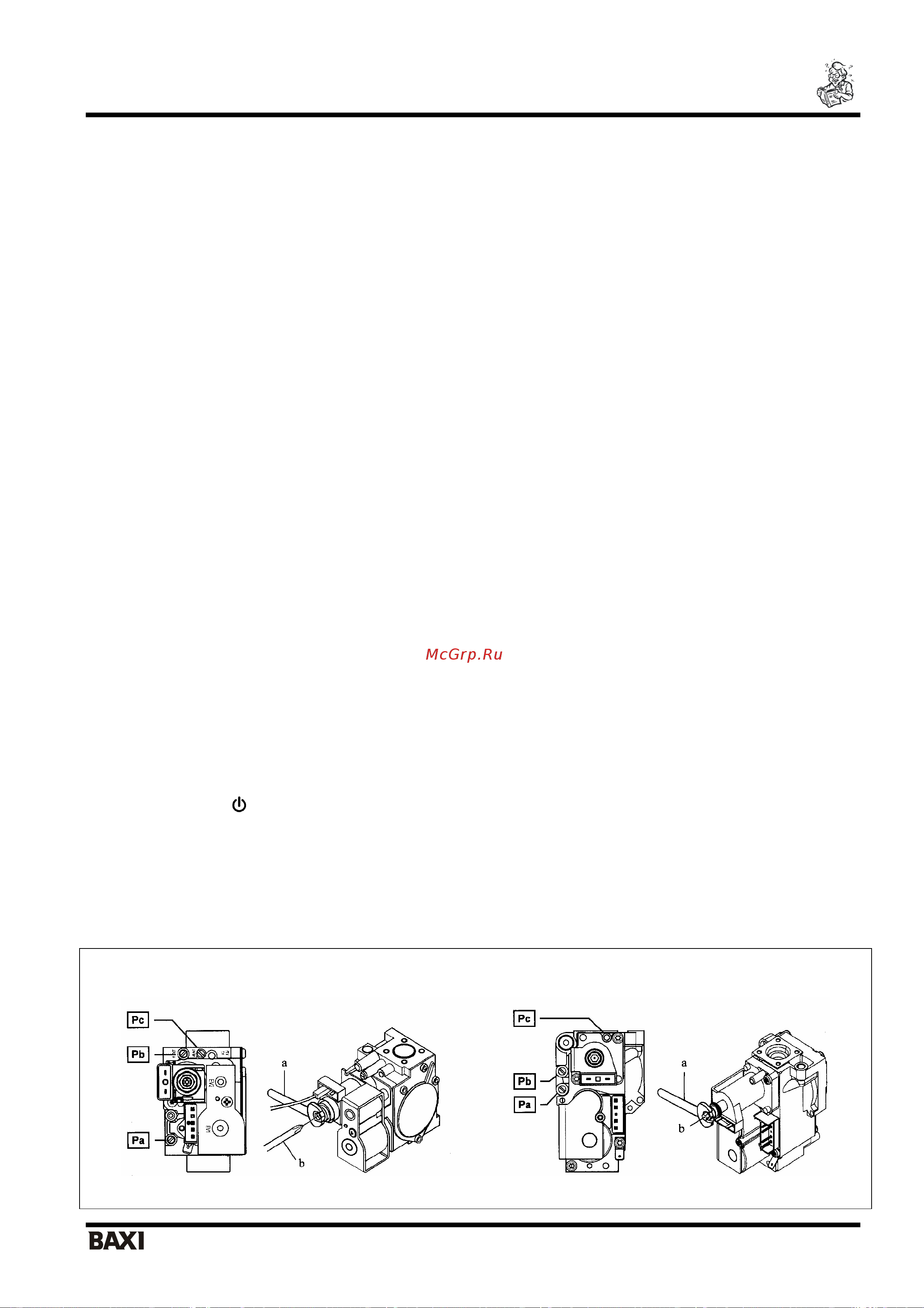

• Подключить положительный вход дифференциального манометра к штуцеру Рb газового клапана (см. рис. 11).

Подключить (только для моделей с закрытой камерой сгорания) отрицательный вход манометра через

тройниковый отвод для того, чтобы соединить компенсационный выход котла, компенсационный выход

установить переключатель режимов (рис.1) в положение «зима» (см. раздел 3.2);

• Открыть кран горячей воды и установить расход воды как минимум 10 л/мин для установки максимального

• Снять крышку модулятора;

• Поворачивать латунный винт ключом а (см. рис.11,12) до достижения давления, указанного в таблице 1 для

соответствующей модели котла

и соответствующего типа газа.

• Убедиться, что давление газа на входе газового клапана (штуцер Pa) (см. рис. 11) соответствует норме

(37 мбар для пропана G31 и 20 мбар для метана G20);
