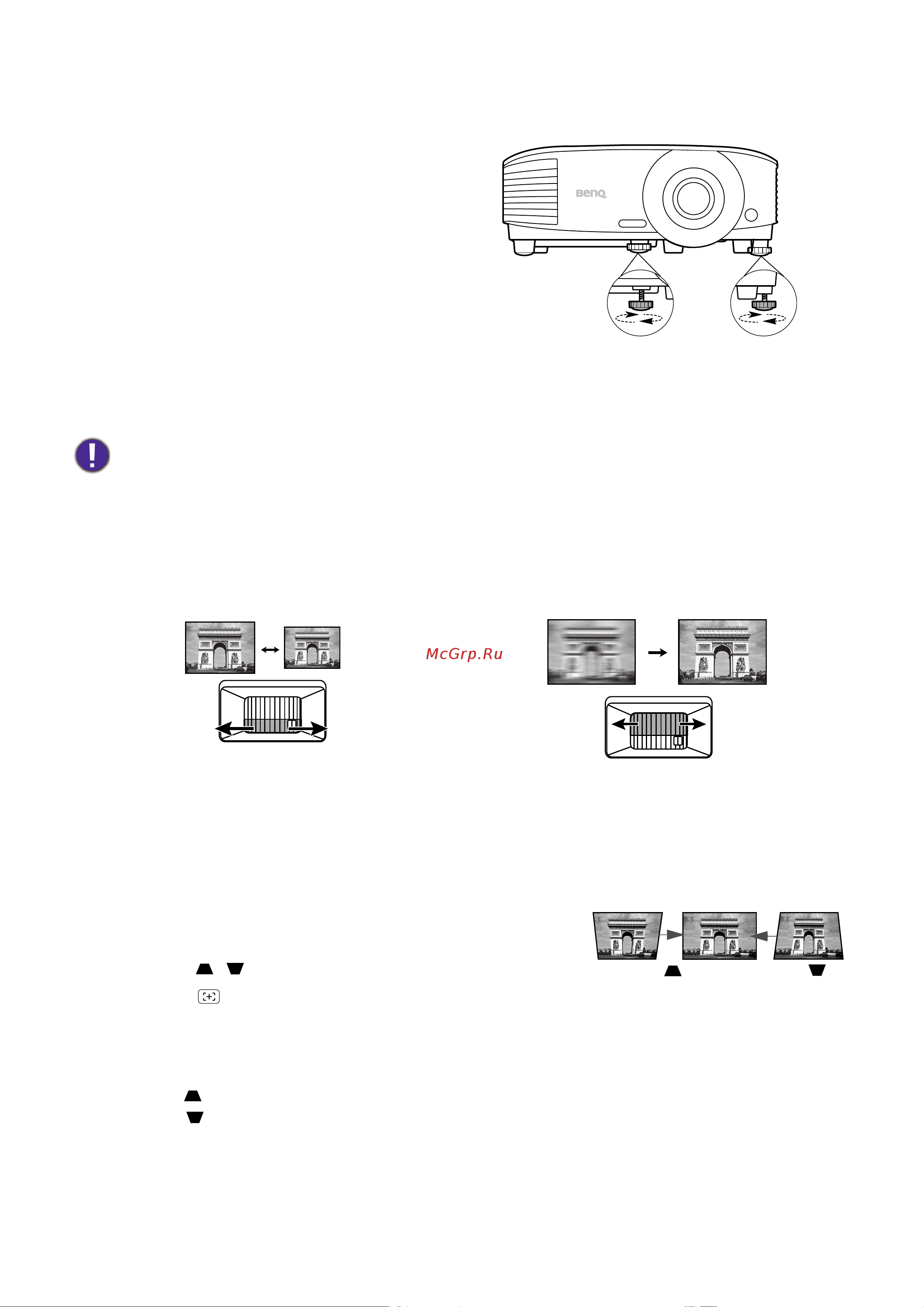

15 Расположение проектора
Настройка проецируемого изображения
Настройка угла проецирования
Если проектор установлен на наклонной
поверхности или если экран и луч проектора
не перпендикулярны друг другу,
проецируемое изображение принимает
трапециевидную форму. Для точной
регулировки горизонтального угла
проецирования используйте ножки
регулятора.
Чтобы уменьшить высоту ножки, вращайте
ее в обратном направлении.
Точная настройка размера и резкости изображения
Коррекция трапец. искажения
Трапецеидальность выражается в том, что проецируемое изображение имеет форму
трапеции в результате проекции под углом.
В этом случае необходимо выполнить коррекцию вручную следующим образом.
1. Для вывода страницы коррекции трапец. искажения
выполните один следующих шагов.
• Нажмите / на проекторе.
• Нажмите на пульте ДУ.
• Перейдите в Дополнительные меню — Дисплей >
Трапецеидальность и нажмите OK.
2. На дисплее появится страница корректировки параметра Трапецеидальность.
Нажмите в верхней части изображения для коррекции трапецеидальности.
Нажмите для коррекции трапецеидальности в нижней части изображения.
Не смотрите на линзу при включенной лампе. Интенсивный луч света от лампы может повредить
глаза.
Отрегулируйте размер проецируемого
изображения с помощью регулятора
масштаба.
Добейтесь четкого изображения с помощью
кольца фокусировки.
Нажмите .
Нажмите .
