Benq TH575 [9/52] Элементы управления и функции
![Benq TH575 [9/52] Элементы управления и функции](/views2/2027945/page9/bg9.png)
9 Введение

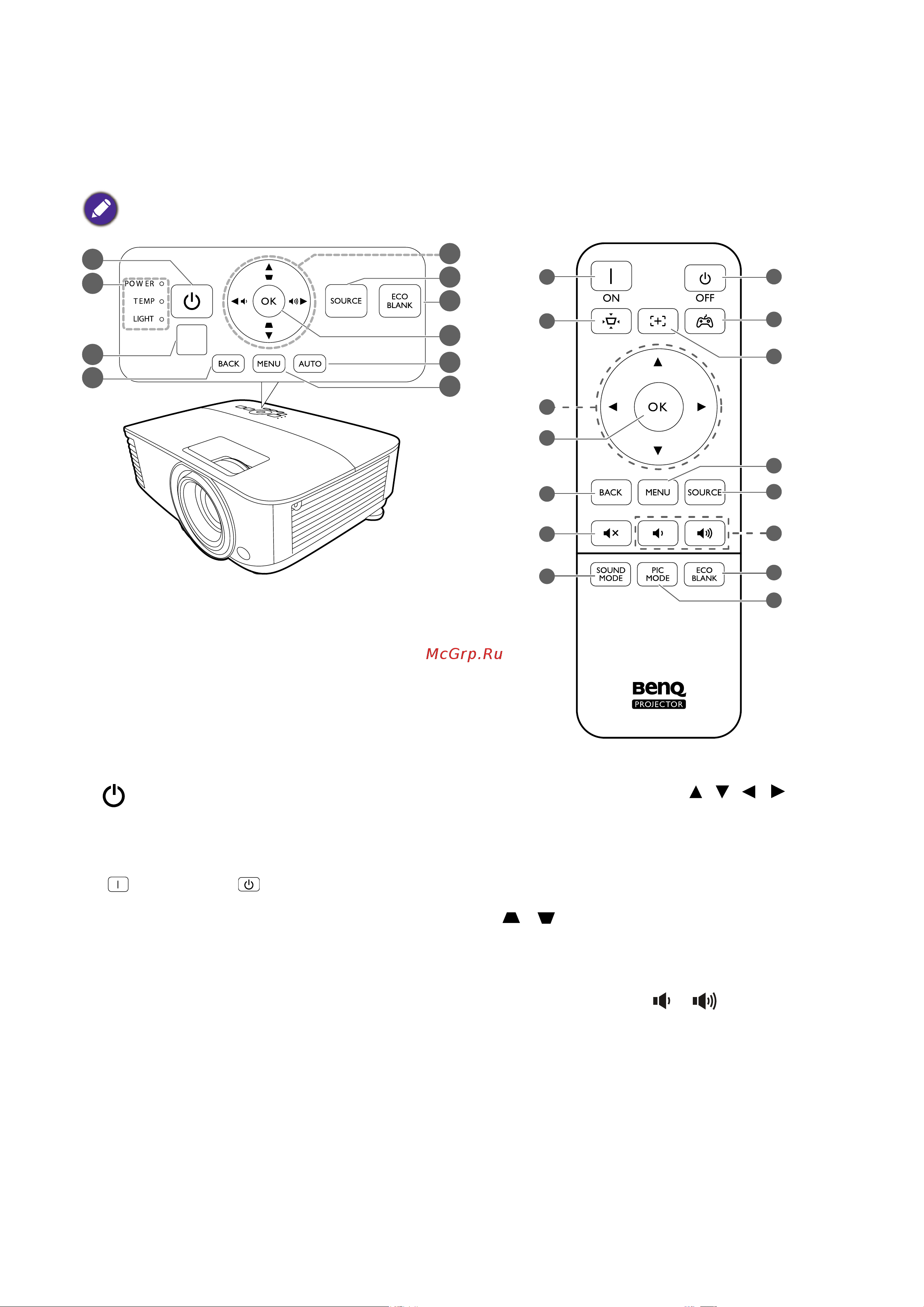

Элементы управления и функции
Проектор и пульт ДУ
1. ПИТАНИЕ
Переключение проектора между
режимами ожидания и эксплуатации.
ON (ВКЛ.)/ Off (Выкл.)
Переключение проектора между
режимами ожидания и эксплуатации.
2. Индикатор лампы (POWER)/
Индикатор температуры (TEMP)/
Индикатор лампы (LIGHT)
(См. Индикаторы на стр. 43.)
3. Инфракрасный датчик ДУ
4. BACK (НАЗАД)
Переход к предыдущему экранному
меню и выход с сохранением настроек
меню.
5. Кнопки перемещения ( , , , )
При активном экранном меню (OSD)
кнопки используются для выбора
пунктов меню и настроек.
Кнопки коррекции трапец. искажения
( , )
Отображается страница коррекции
трапец. искажения.
Кнопки громкости /
Уменьшение или увеличение уровня
громкости проектора.
6. SOURCE (ИСТОЧНИК)
Вывод панели выбора источника
сигнала.
2
9
7
6
8
5
1
3
4
10
Все описанные в данном документе
нажимаемые кнопки доступны на проекторе
или на пульте ДУ.
1
14
6
7
5
8
1
11
4
12
13
15
10
17
16
