16 Подключение

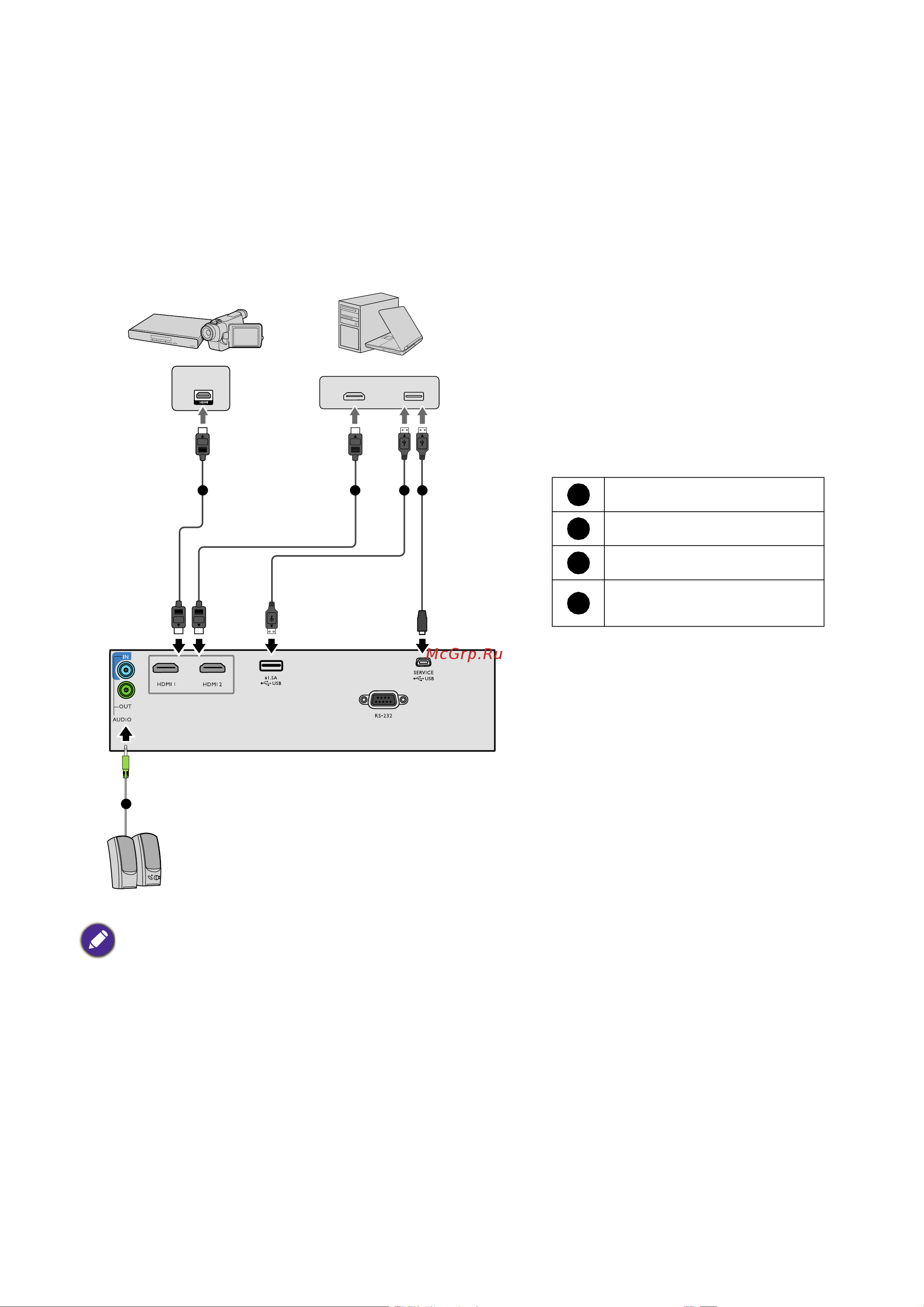

Подключение
При подключении источника сигнала к проектору обеспечьте выполнение следующих
условий:
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• На представленных выше рисунках кабелей некоторые могут не входить в комплект поставки
проектора (см. раздел Комплект поставки на стр. 7). Они доступны для приобретения в магазинах
электронных товаров.
• Иллюстрации подключения приведены исключительно в качестве примера. Задние разъемы на
проекторе могут различаться в зависимости от модели.
• В большинстве портативных компьютеров не предусмотрено автоматическое включение внешних
видеопортов при подключении проектора. Обычно включение/выключение внешнего дисплея
осуществляется с помощью комбинации кнопок FN + функциональная кнопка. Нажмите
одновременно клавишу FN и соответствующую функциональную клавишу. Сведения о
комбинациях клавиш см. в инструкции к портативному компьютеру.
• Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видео не происходит, проверьте включение и исправность источника сигнала.
Кроме того, проверьте правильность подключения кабелей видеосигнала.
• Порт «Audio In» (аудиовход) работает только в том случае, если в качестве источника входного
сигнала проектора выбран HDMI и проектор подключен к устройству DVI с помощью кабеля DVI и
адаптера DVI-HDMI.
1
2 2 3 4
HDMI
HDMI USB
Портативный или настольный компьютер
Аудиокабель
Кабель HDMI
Кабель USB
Кабель USB (только для
обслуживания)
1
2
3
4
Динамики
Устройство аудио/видео
