Benq TH575 [8/52] Внешний вид проектора
![Benq TH575 [8/52] Внешний вид проектора](/views2/2027945/page8/bg8.png)
8 Введение

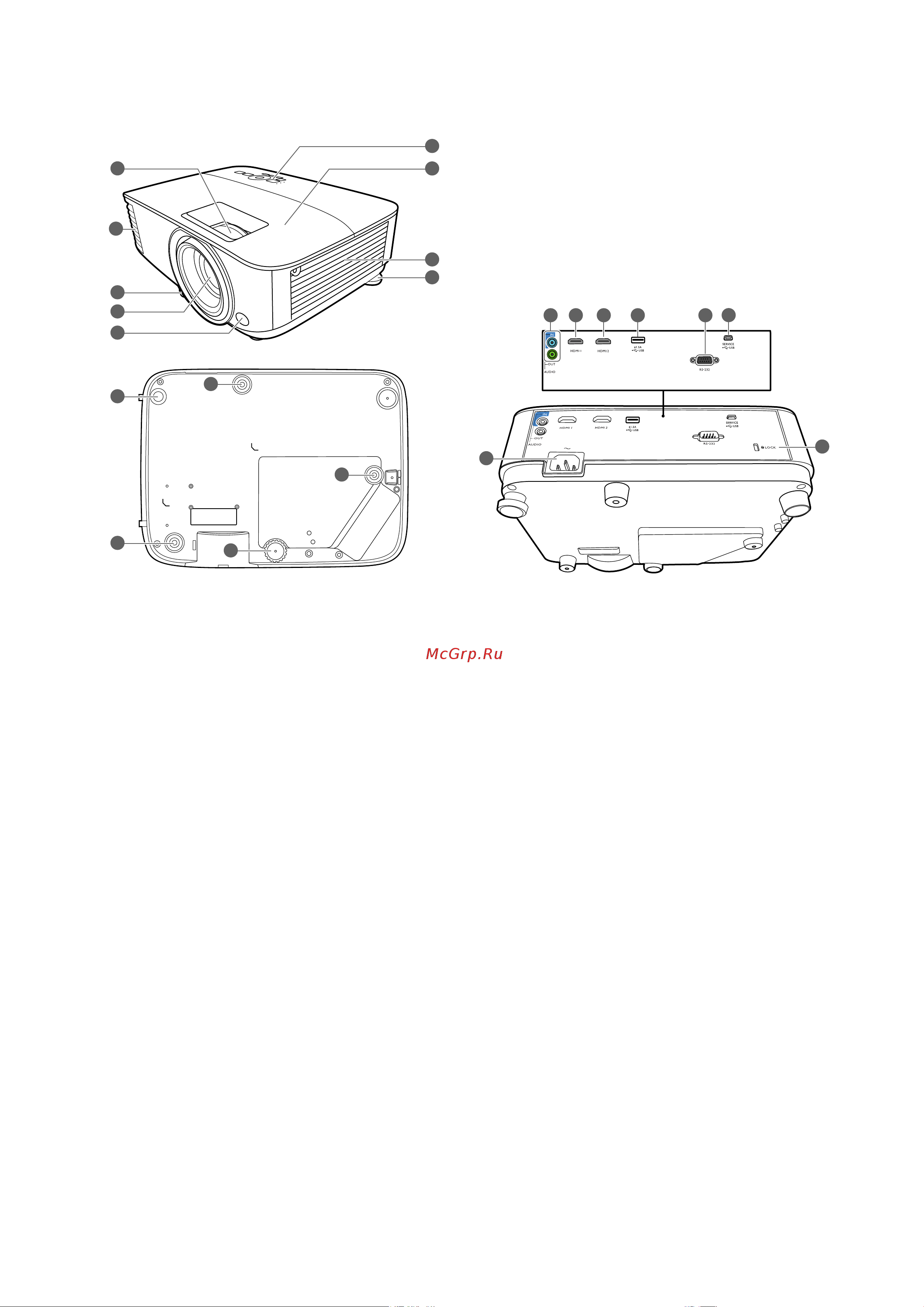

Внешний вид проектора
1. Регулятор фокуса и масштаба
2. Вентиляционное отверстие (выпуск
теплого воздуха)
3. Ножки регулировки угла
4. Проекционный объектив
5. Инфракрасный датчик ДУ
6. Внешняя панель управления
(См. Элементы управления и функции
на стр. 9.)
7. Крышка лампы
8. Вентиляционное отверстие (впуск
охлаждающего воздуха)
9. Разъем аудиовхода
(Работает только в том случае, если в
качестве источника входного сигнала
проектора выбран HDMI и проектор
подключен к устройству DVI с помощью
кабеля DVI и адаптера DVI-HDMI.)
10. Входной порт HDMI 1
11. Входной порт HDMI 2
12. Порт USB типа A с питанием
13. Порт управления RS-232
14. Сервисный порт USB
15. Разъем питания перем. тока
16. Разъем для замка безопасности
Kensington (защита от кражи)
17. Отверстия для настенного монтажа
7
6
15
16
17
17
17
8
3
3
3
3
5
4
1
10
11 12
14
2
9
13
