12-2. ОР-03 RS-232C / Релейный выход

Данный интерфейс позволяет подключать весы к многофункциональному принтеру или

персональному компьютеру, а также выводить на внешнее устройство результаты

компаратора.

 Устройство OP-03 включает в себя интерфейсную плату, соединительный кабель,

кабельный сальник и два винта (M3x6).

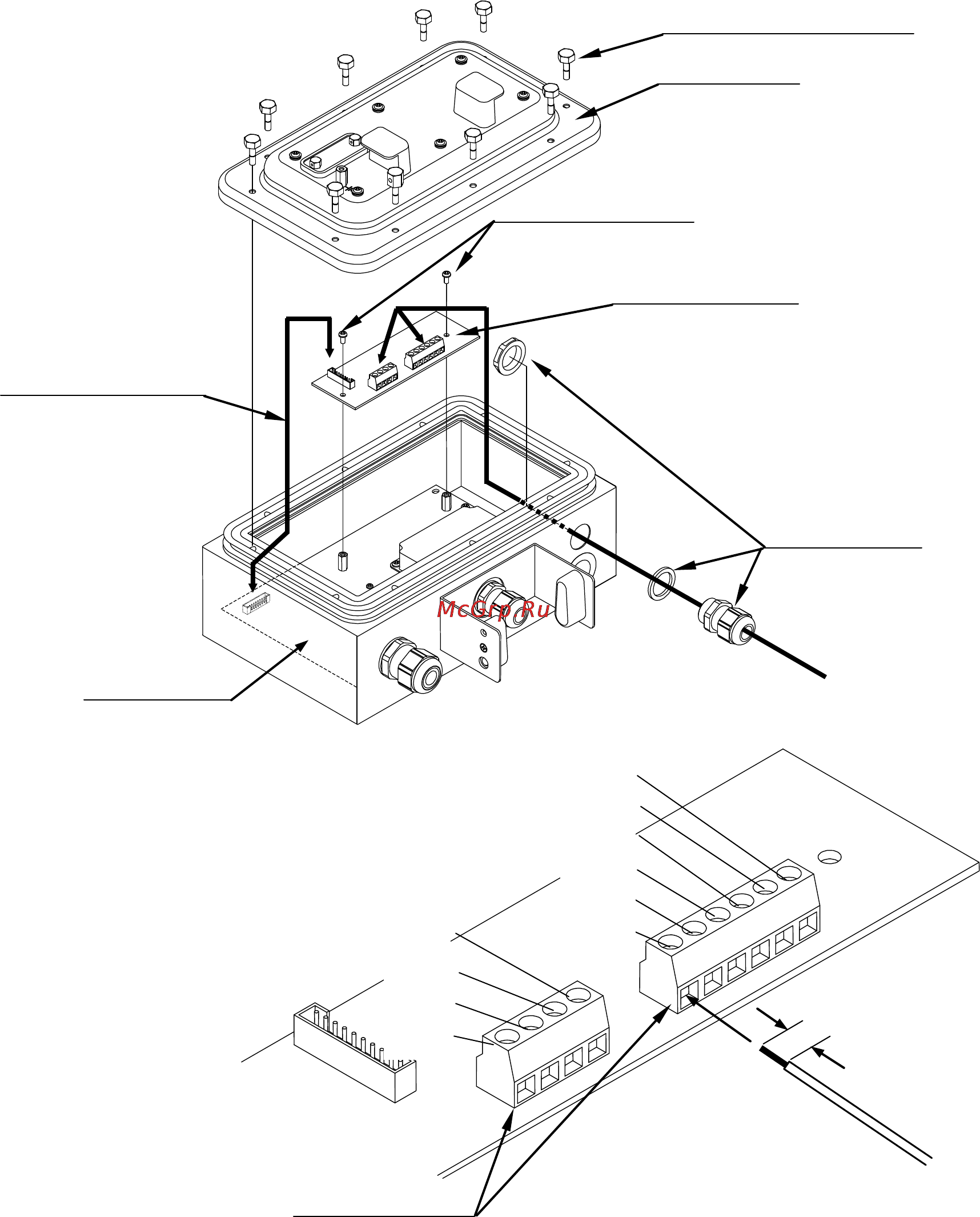

12-2-1. Установка

10 винтов с 6-угольной головкой

Задняя крышка

Соединительный кабель

Кабельный сальник

Интерфейсная плата

Винты M3x6

screws

От внешнего устройства

Основная плата

6 мм (AWG 26~16)

Клеммная колодка

Интерфейсная плата

SHLD

DSR

TXD

RXD

COM
