Схема соединений

Формат данных

Заголовок Данные Ед.измер. Терминатор

 Имеется три типа заголовков результатов взвешивания:

ST: Стабильный результат

US: Нестабильный результат

OL: Выход за пределы диапазона

 Строка данных состоит из 9 символов, включая знак полярности и десятичный знак.

 Имеется 5 единиц измерения:

_ k g: Единица измерения “kg” (килограмм)

_ _ g: Единица измерения “g” (грамм)

_ l b: Единица измерения “lb” (фунт)

_ o z: Единица измерения “oz” (унция)

_ _ %: HI/LO пределы в % (F07-2)

 Пример данных

Результат взвешивания “kg” (+)

Результат взвешивания “g” (-)

Выход за пределы диапазона (+)

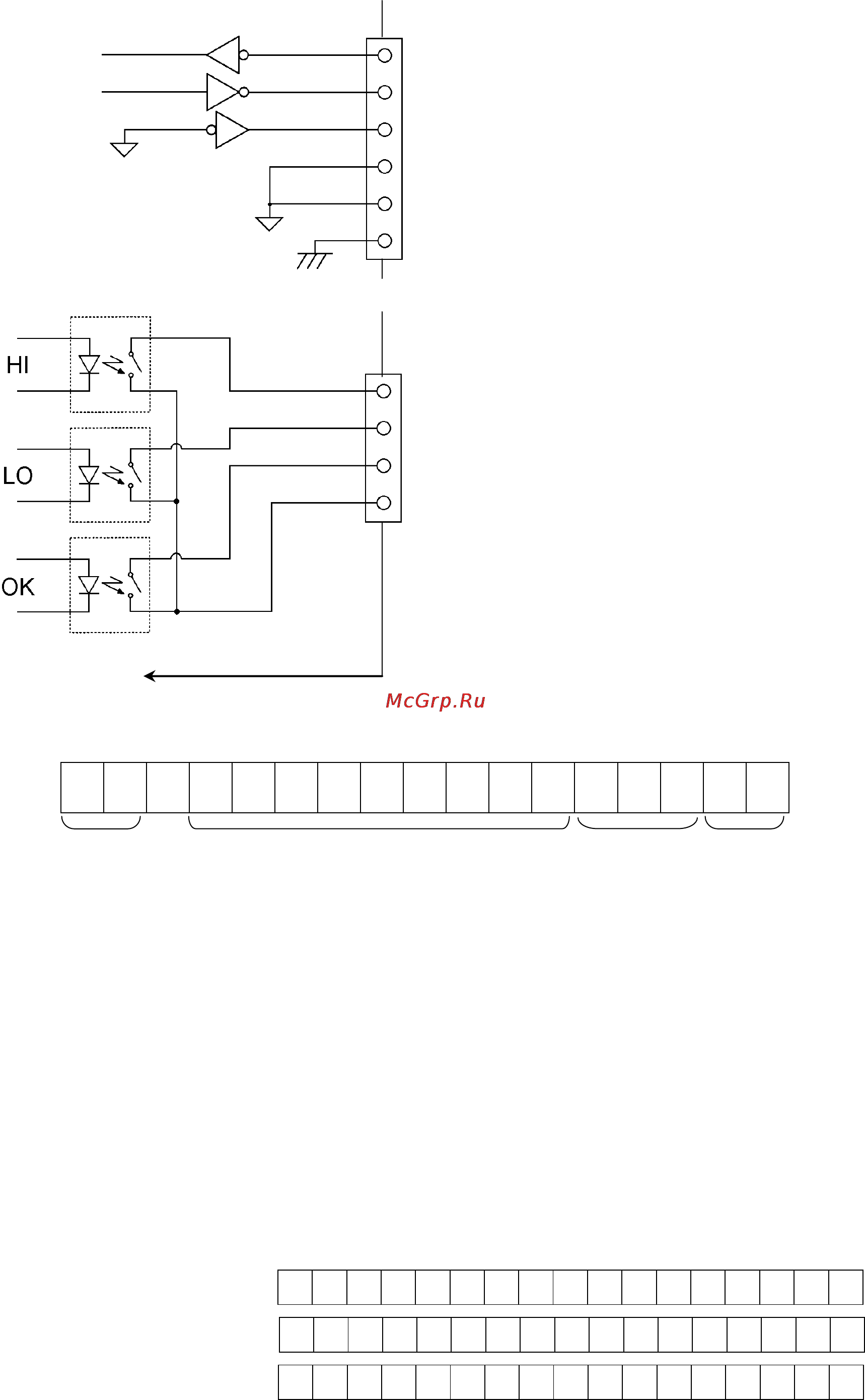

Полупроводниковое реле

1 Получение данных RXD

2 Передача данных TXD

3 Данные готовы DSR

4 Заземление сигнала SG

5 Защитный экран SHLD

6 Заземление рамки FG

1 Релейный выход HI

2 Релейный выход LO

3 Релейный выход OK

4 Общее реле COM

Внутрь FS-i

 FS-i – это устройство, передающее данные (DCE).
