1. Отключите силовой кабель от сети.

2. Снимите 10 винтов с шестиугольной головкой и откройте заднюю крышку.

3. Подключите кабель от внешнего устройства через кабельный сальник к клеммной

колодке на интерфейсной плате. Подключите также желто-зеленый провод внутри

корпуса дисплея непосредственно к “FG” на клеммной колодке.

Не допускайте падения задней крышки: это может привести к нарушению в

соединении проводов между дисплеем и задней крышкой.

4. Подключите соединительный кабель, входящий в комплект OP-03, к разъемам на

интерфейсной плате и основной плате внутри корпуса дисплея.

5. Зафиксируйте интерфейсную плату с помощью двух винтов M3 x 6, входящих в

комплект OP-03.

6. Затяните кабельный сальник и установите заднюю крышку на дисплей с помощью

десяти винтов с шестиугольной головкой.

7. Подключите силовой кабель к электрической сети.

8. Установите параметры функций F04, F05, F06, F18, F19 и F20 в соответствии с

вашими потребностями.



Для OP-03 RS-232C необходимо выполнить установки F18-00 и F19-0.

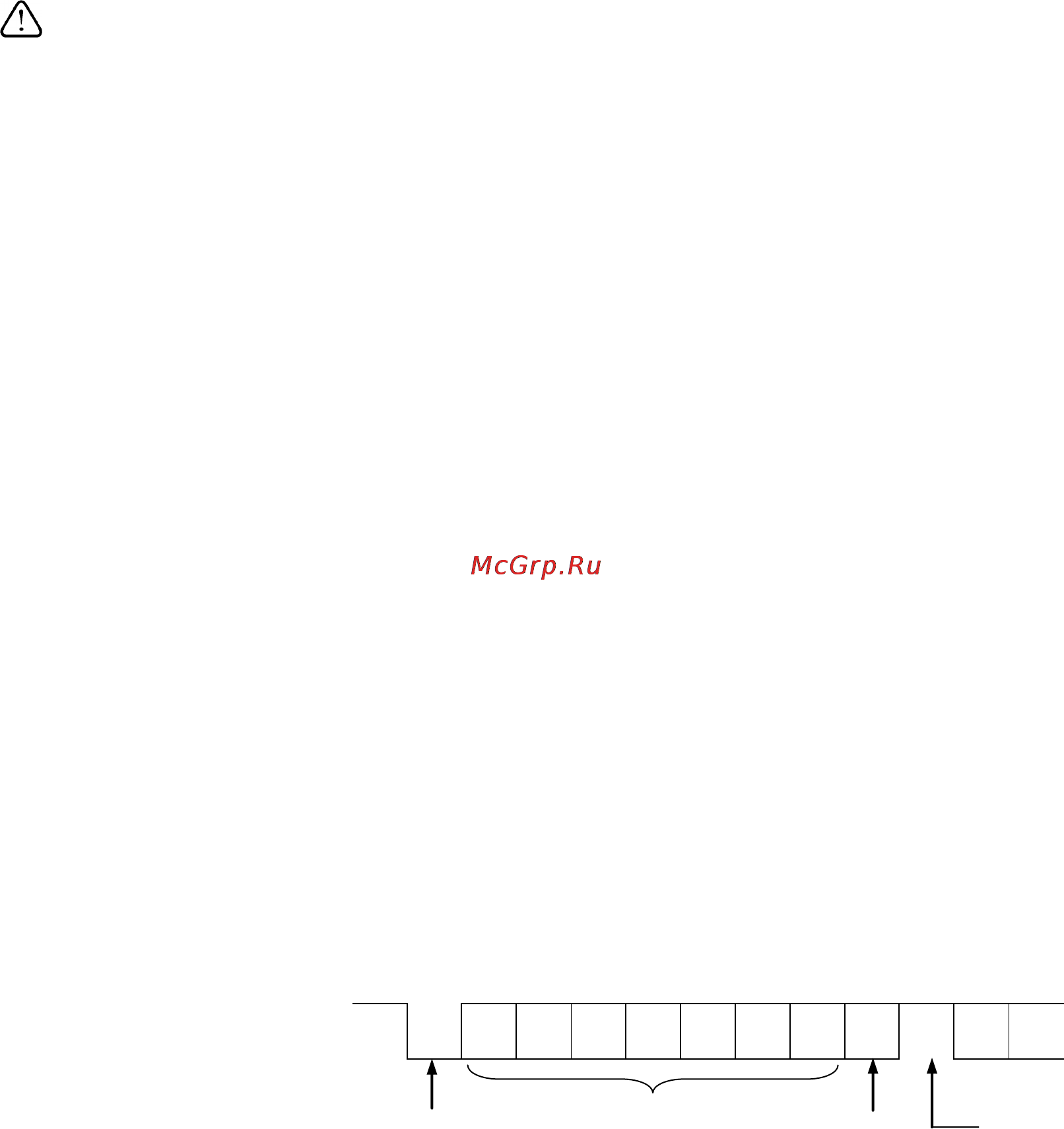

12-2-2. OP-03 Спецификация

RS-232C Спецификация

Форма передачи данных Асинхронная, двунаправленная, полудуплексная

Формат данных Скорость передачи данных: 2400, 4800, 9600 бит/сек

Данные:7 бит + 1 бит четности (even / odd)

или 8 бит (нет проверки четности)

Стартовый бит: 1 бит

Стоповый бит: 1 бит

Код: ACII

Терминатор: C

LSB

MSB

Максимальная мощность релейного выхода

Максимальная мощность релейного выхода следующая:

 Максимальное напряжение: 50В DC

 Максимальная сила тока: 100 мA DC

 Максимальное рабочее сопротивление: 8 Ом

Стоповый бит

1 (-15В~-5В)

0 (5В~15В)

Стартовый бит

Бит данных

Бит четности
