12-3-2. OP-04 Спецификация

RS-422/485 Спецификация

Форма передачи данных Асинхронная, двунаправленная, полудуплексная

Формат данных Скорость передачи данных: 2400, 4800, 9600 бит/сек

Данные:7 бит + 1 бит четности (even / odd)

или 8 бит (нет проверки четности)

Стартовый бит: 1 бит

Стоповый бит: 1 бит

Код: ASCII

Терминатор: C

LSB

MSB

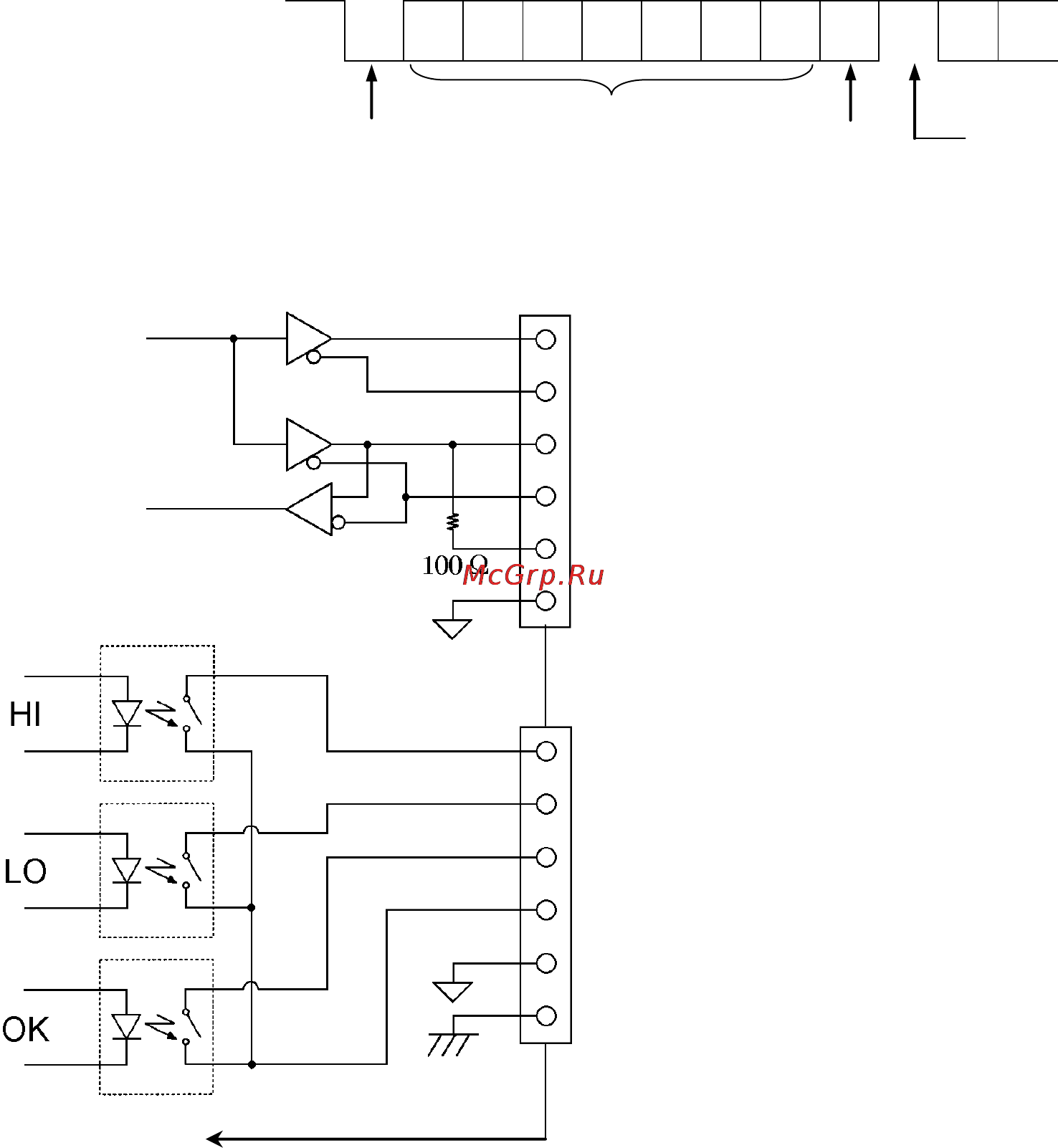

Схема соединений

Полупроводниковое реле

1 SDA (RS-422 Out)

2 SDB (RS-422 Out)

3 RDA (RS-422 In / RS-485 In-Out)

4 RDB (RS-422 In / RS-485 In-Out)

5 TRM (Прекращение)

6 SG (Заземление сигнала)

1 Релейный выход HI

2 Релейный выход LO

3 Релейный выход OK

4 Общее реле COM

5 Защитный экран SHLD

6 Заземление рамки FG

Внутрь FS-i

Стоповый бит

A-B

1 (-2В~-5В)

0 (2В~15В)

Стартовый бит

Биты данных

Бит четности
