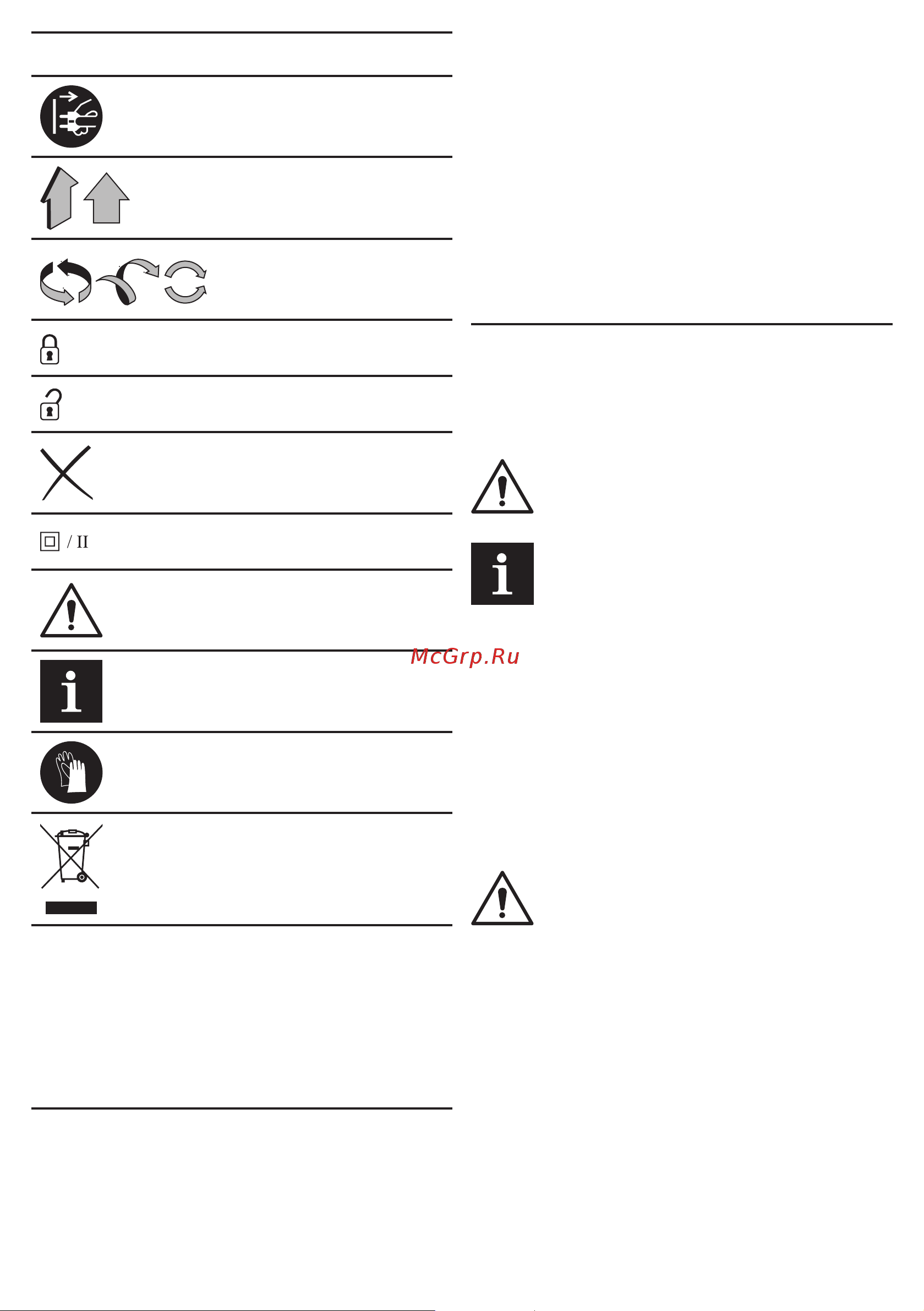

Symbole Légende
Avant les travaux de mon-
tage et de réglage, débran-
chez l'instrument du réseau
électrique�
Sens du mouvement�
Sens de la rotation�
Bloqué�
Débloqué�
Action interdite�
Double isolation / classe de
protection�
Attention� Information impor-
tante�
Information utile�
Portez les gants de protec-
tion�
Ne jetez pas l'outillage élec-
trique avec les déchets mé-
nagers�
Désignation de l'outil électrique
Cet outil électrique est conçu pour la coupe à sec, le
meulage et le ponçage de métaux (et autres matériaux)�
La portée d'utilisation de l'outil peut être élargie en
employant des accessoires supplémentaires�
Il est possible d'installer l'outil de façon xe (grâce à
des accessoires spéciaux)�
Composants de l'outil électrique
1 Réducteur
2 Commande de verrouillage de la broche
3 Fentes d'aération
4 Boîtier de protection
5 Poignée supplémentaire
6 Interrupteur marche / arrêt
7 Châssis
8 Clé à douille *
9 Patte de xation
10 Vis en fonte
11 Broche
12 Bride
13 Disque *
14 Ecrou de blocage
15 Molette de sélection de vitesse
* Accessoires
Une partie des accessoires représentés et décrits
ne gurent pas dans la livraison.
Installation et réglage des éléments de
l'outil électrique
Avant de commencer à travailler avec l'outil
électrique, s'assurer qu'il est débranché.
Ne pas trop serrer les xations an d'évi-
ter tout endommagement du letage.
Le montage / démontage / réglage de
certains éléments est le même que pour
tous les modèles d'outils électriques;
dans ce cas, les modèles spéciques ne
sont pas indiqués sur l'illustration.
Poignée supplémentaire (voir la g. 1)
Pendant l'utilisation se servir toujours de la poignée 5�
La poignée supplémentaire 5 peut être placée dans la
position la plus confortable pour l'utilisateur�
• Dévissez la poignée supplémentaire 5, comme
illustré à la g. 1.
• Vissez la poignée supplémentaire 5 dans une autre
ouverture letée.
Boîtier de protection
Utilisez toujours le boîtier de protection 4
lorsque vous travaillez avec des disques
à couper et des disques de meulage. Il
est strictement déconseillé d'utiliser ces
accessoires sans le boîtier de protection 4. Le
boîtier de protection 4 doit toujours faire face à
l'opérateur et être fermé.
Monter / démonter le boîtier de protection (voir la
g. 2)
• Avec un tournevis (non fourni avec l'outil électrique),
dévissez la vis en fonte 10 et posez le cache de
protection 4 sur la tête de la broche, en veillant à
ce que l'ergot de xation 9 s'insert dans la rainure
longitudinale de la tête de la broche (voir la g. 2).
• Tournez le cache de protection 4 dans la position
souhaitée et serrez la vis du cache 10 avec un
tournevis (non fourni avec l'outil électrique)�
• Pour démonter le boîtier de protection 4, répéter les
opérations ci-dessus dans l'ordre inverse�
