14

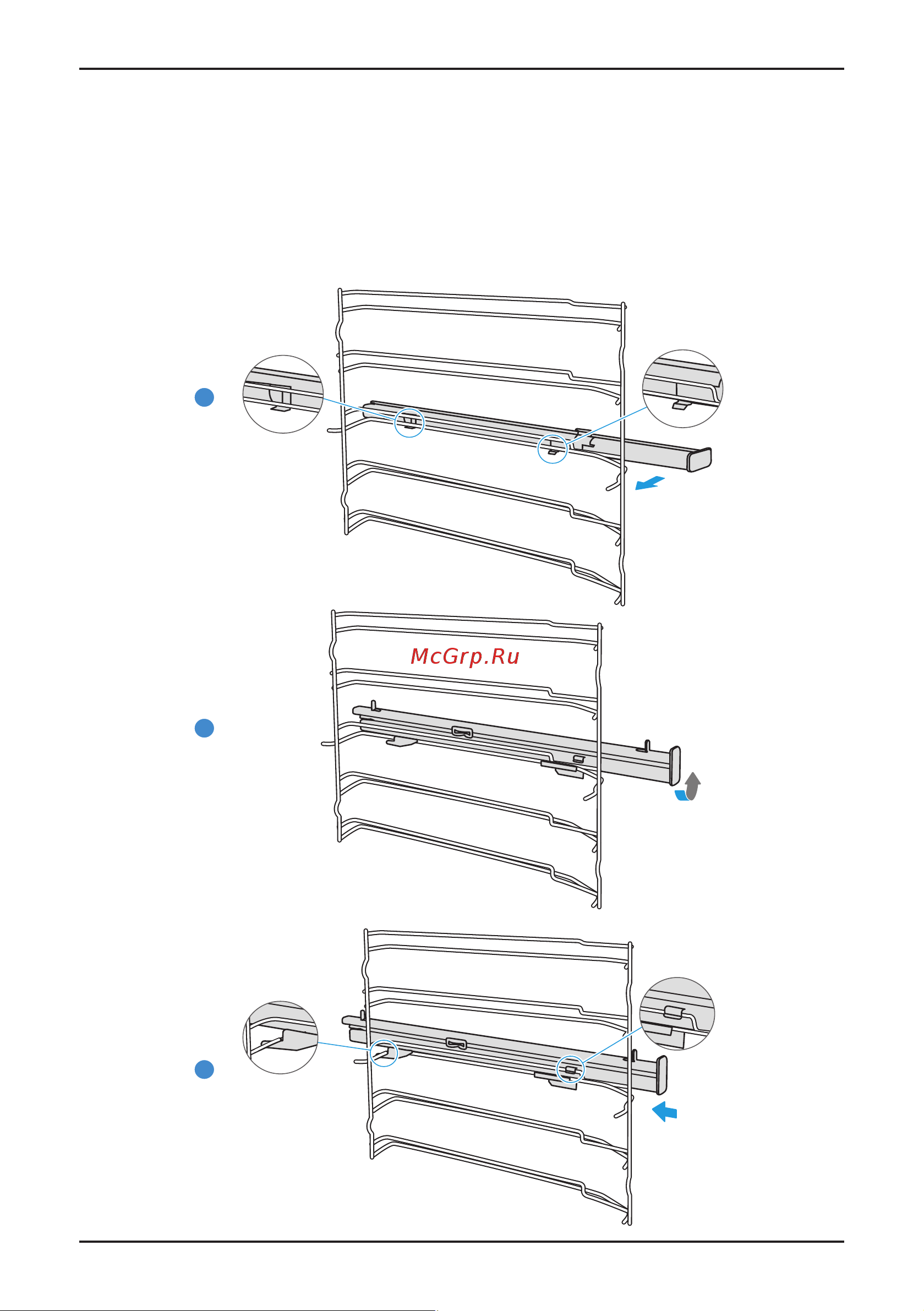

УСТАНОВКА ТЕЛЕСКОПИЧЕСКИХ НАПРАВЛЯЮЩИХ
(на примере левой решетки)
1. Поставьте отмеченные точки A и B телескопических направляющих горизонтально на внешнюю
часть решеток.
2. Поверните направляющие на 90 градусов против часовой стрелки.
3. Нажмите на направляющую по направлению вперед, убедитесь, что точка направляющей, от-
меченная буквой С зажалась снизу, а точка D – сверху.
29
Fix the telescopic runners
1.
2.
Put the point A and B of the telescopic runners horizontally on the outer wire.
Rotate the telescopic runners anti-clockwise（clockwise for right side） by 90 degrees.
3. Push forward the telescopic runners, make the point C buckled onto the
lower
wire
and the point D buckled onto the upper wire.
1
2
3
B
A
C
D
( take the left side for example same for right side)
